고전압 단로기송전, 배전, 변전소 및 산업용 전력 시스템의 안전한 전기 절연을 위한 중요한 구성 요소입니다.후이싱까다로운 실외 전력 애플리케이션을 위한 가시적 절연, 견고한 절연, 내식성 및 유연한 설치를 결합한 40.5kV~252kV의 전압 등급을 갖춘 GW4 시리즈 고전압 단로기를 공급합니다.
고전압 단로기는 고전압 회로의 전원이 차단된 후 명확하게 보이는 절연 간격을 생성하도록 설계되었습니다. 회로 차단기와 달리 고장 전류를 차단하기보다는 주로 전기적 절연에 사용됩니다. 이는 장비 검사, 유지 보수, 스위칭 작동 및 전력 시스템 구성 중에 필수적인 안전 장치입니다.
후이싱의 GW4 시리즈는 이중 컬럼 수평 회전 구조를 사용하고 40.5kV, 72.5kV, 126kV, 145kV, 170kV 및 252kV 전압 등급을 포괄합니다. 이 디자인에는 고강도 알루미늄 합금 전도성 부품, 부식 방지 하드웨어, 옵션 접지 스위치 및 까다로운 실외 환경을 위한 절연 구조가 통합되어 있습니다.
목차
- 고전압 단로기 란 무엇입니까?
- 고전압 단로기가 중요한 이유는 무엇입니까?
- GW4 고전압 단로기는 어떻게 작동합니까?
- 고전압 단로기는 어디에 사용됩니까?
- 주요 장점은 무엇입니까?
- 구매자는 어떤 기술 매개변수를 고려해야 합니까?
- 올바른 모델을 어떻게 선택해야 합니까?
- 자주 묻는 질문
- 결론
고전압 단로기 란 무엇입니까?
고전압 절연체라고도 알려진 고전압 단로기는 고전압 회로에서 전기 절연을 제공하는 데 사용되는 기계식 스위칭 장치입니다. 주요 목적은 유지 관리 담당자가 적절하게 설정된 안전 조건에서 장비를 작업할 수 있도록 전원이 공급되는 네트워크에서 전기 시스템의 한 부분을 분리하는 것입니다.
가장 중요한 특징 중 하나는 주 접점이 열릴 때 생성되는 눈에 띄는 절연 간격입니다. 이러한 물리적 분리는 관련 회로 섹션이 분리되었다는 직접적인 표시를 제공합니다.
단로기와 회로 차단기를 구별하는 것이 중요합니다. 회로 차단기는 정상 부하 전류 및 고장 전류를 차단하도록 설계된 반면, 단로기는 일반적으로 회로의 전원이 차단되었을 때 작동하고 안전한 격리 지점을 설정하도록 설계되었습니다.
- 가시적인 전기 절연 지점을 제공합니다.
- 고전압 장비의 안전한 유지 관리를 지원합니다.
- 부스바, 변압기, 라인 및 회로 차단기를 분리하는 데 도움이 됩니다.
- 추가적인 안전을 위해 접지 스위치로 구성할 수 있습니다.
- 변전소 및 전송 시스템의 스위칭 배열을 지원합니다.
고전압 단로기가 중요한 이유는 무엇입니까?
고전압 인프라에는 전기적 결함, 우발적인 전원 공급, 부적절한 스위칭으로 인해 심각한 장비 손상과 인명 피해가 발생할 수 있으므로 여러 계층의 보호가 필요합니다. 적절하게 설계된 단로기는 신뢰할 수 있는 물리적 격리 지점을 설정함으로써 이러한 안전 아키텍처에 기여합니다.
예를 들어 변전소에서는 유지 관리를 위해 변압기, 부스바 섹션, 송전선 또는 회로 차단기를 전원이 공급되는 네트워크에서 분리해야 할 수 있습니다. 관련 회로의 전원이 차단되고 필요한 스위칭 시퀀스가 완료되면 단로기가 필요한 절연을 설정할 수 있습니다.
접지 스위치가 포함된 시스템의 경우 기계적 연동은 주 단로기와 접지 메커니즘 사이의 올바른 작동 순서를 강제하는 데 도움이 될 수 있습니다. 이는 안전하지 않은 작동 가능성을 줄이고 전반적인 스위칭 규칙을 개선하는 데 도움이 됩니다.
GW4 고전압 단로기는 어떻게 작동합니까?

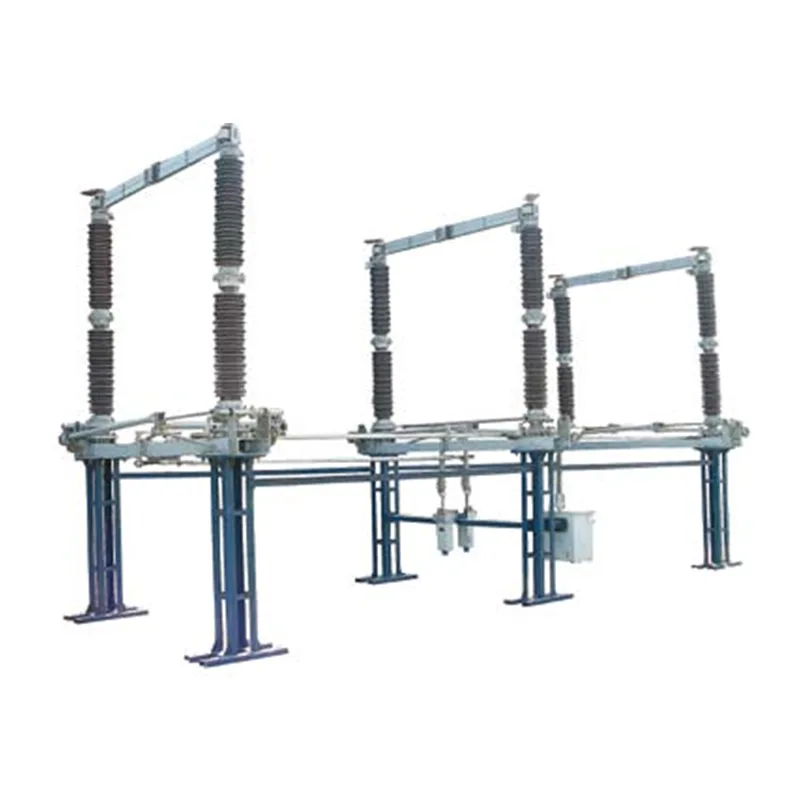

GW4 시리즈는 이중 컬럼 수평 회전 구조를 채택했습니다. 메커니즘이 작동하면 전도성 구성 요소가 회전하여 개방형 격리 거리가 생성됩니다. 결과적인 간격은 절연된 회로와 전원이 공급되는 측면 사이에 가시적인 분리를 제공합니다.
전도성 막대는 고강도 알루미늄 합금 프로파일을 사용하고 유연한 구리 편조 연결은 안정적인 전기 전도성을 유지하는 데 도움이 됩니다. 접촉 구조에 외부 압력 스테인레스 스틸 스프링을 사용하여 부식에 저항하면서 안정적인 접촉 압력을 유지합니다.
실외 설치의 경우 노출된 금속 구성 요소는 용융 아연 도금 처리를 받고, 변속기 구성 요소는 스테인레스 스틸 핀과 복합 부싱을 통합할 수 있습니다. 이러한 구성 선택은 장비가 비, 눈, 염수 분무, 산업 먼지, 온도 변화 및 기타 환경적 스트레스에 노출되는 경우 특히 중요합니다.
선택한 구성에는 그레이딩 링과 차폐 커버도 포함될 수 있습니다. 이러한 구성 요소는 전기장 분포를 개선하고 까다로운 고전압 애플리케이션에서 무선 간섭을 줄이는 데 도움이 됩니다.
고전압 단로기는 어디에 사용됩니까?
고전압 단로기는 광범위한 전기 인프라에 적용될 수 있습니다. 적절한 전압 등급, 전류 정격, 절연 수준, 기계적 구성 및 환경 설계는 프로젝트에 따라 다릅니다.
발전소 및 변전소
화력, 수력, 태양광 및 기타 발전 시설에서 단로기는 변압기, 회로 차단기, 모선 및 기타 주요 장비를 격리할 수 있습니다. 변전소에서는 부스바 분할 및 유지 관리 격리를 지원할 수 있습니다.
송배전 네트워크
고전압 전송선에는 유지 관리 및 전환 작업을 위해 안정적인 절연 장비가 필요합니다. 시스템 구성에 따라 단로기는 변압기 및 서지 피뢰기와 함께 사용될 수도 있습니다.
재생 가능 에너지 프로젝트
대규모 태양광 발전 및 풍력 발전 시설에는 신뢰할 수 있는 스위칭 및 절연 장비가 필요합니다. 40.5kV 및 72.5kV 구성은 특정 재생 에너지 애플리케이션에 적합할 수 있으며, 고전압 모델은 그리드 연결 및 변전소 인프라를 지원할 수 있습니다.
산업용 전력 시스템
야금 공장, 화학 시설 및 기타 대규모 산업 현장에서는 종종 고전압 배전 시스템을 운영합니다. 견고한 단로기는 고전압 작업장 장비에 대한 유지 관리 격리를 제공하는 동시에 진동 및 오염된 환경에 대한 저항성을 제공할 수 있습니다.
철도 및 특수 고전압 시스템
철도 견인 전력 시스템을 포함한 특수 고전압 설비는 주 단로기와 접지 스위치를 조정하는 기계적 연동 장치의 이점을 누릴 수 있습니다.
고전압 단로기의 주요 장점은 무엇입니까?
고전압 단로기 공급업체를 평가하는 구매자의 경우 전기 성능은 결정의 일부일 뿐입니다. 기계적 신뢰성, 환경 저항성, 유지 관리 요구 사항 및 구성 유연성은 수명주기 성능에 똑같이 중요한 영향을 미칠 수 있습니다.
- 넓은 전압 범위:GW4 시리즈는 40.5kV~252kV의 전압 등급을 포괄합니다.
- 안정적인 전류 전달:구성은 최대 6300A까지 확장되는 정격 전류를 지원합니다.
- 강력한 단열 성능:다양한 전력 주파수 및 낙뢰 충격 저항 수준을 전체 범위에서 사용할 수 있습니다.
- 옥외 내구성:아연 도금 금속 부품과 부식 방지 기계 부품은 가혹한 기후 조건을 견딜 수 있도록 도와줍니다.
- 유연한 접지 구성:접지 스위치는 단일 또는 이중 접지 배열을 사용하여 베이스의 양쪽에 구성할 수 있습니다.
- 유지 관리 요구 사항 감소:모듈식 구성 요소와 유지 관리 중심의 기계 구조로 검사와 교체가 단순화됩니다.
- 혹독한 환경 적응성:이 제품은 -40°C ~ +40°C의 온도, 최대 34m/s의 강풍, 최대 10mm의 얼음 코팅, 최대 4000m의 고고도 애플리케이션용으로 설계되었습니다.
구매자는 어떤 기술 매개변수를 고려해야 합니까?
기술 선택은 항상 실제 전기 네트워크, 환경 조건, 설치 구성 및 해당 프로젝트 표준을 기반으로 해야 합니다. 다음의 대표적인 사양은 GW4 시리즈에서 사용 가능한 범위를 보여줍니다.
| 매개변수 | GW4-40.5 | GW4-72.5 | GW4-126 | GW4-145 | GW4-170 | GW4-252 |
|---|---|---|---|---|---|---|
| 정격전압 | 40.5kV | 72.5kV | 126kV | 145kV | 170kV | 252kV |
| 정격전류 | 630~4000A | 630~3150A | 최대 3150A | 프로젝트에 따라 다름 | 프로젝트에 따라 다름 | 프로젝트에 따라 다름 |
| 단시간 내전류 | 31.5/40kA | 25~50kA | 40/50카 | 프로젝트에 따라 다름 | 프로젝트에 따라 다름 | 프로젝트에 따라 다름 |
| 피크 내전류 | 80/100카 | 63~125kA | 100/125kA | 프로젝트에 따라 다름 | 프로젝트에 따라 다름 | 프로젝트에 따라 다름 |
| 기계적 내구성 | ≥5000 작업 | |||||
기타 선택 매개변수에는 상용주파 내전압, 낙뢰 임펄스 내전압, 연면 거리, 절연 거리, 단자 기계적 부하, 절연체 강도, 설치 구성 및 접지 요구 사항이 포함됩니다.
올바른 모델을 어떻게 선택해야 합니까?
올바른 고전압 단로기를 선택하려면 공칭 시스템 전압을 일치시키는 것 이상이 필요합니다. 전문적인 사양 검토에서는 전체 작동 환경과 전기 네트워크를 고려해야 합니다.
- 시스템 전압을 결정합니다.실제 네트워크 및 절연 조정 요구 사항과 일치하는 전압 등급을 선택하십시오.
- 연속 전류를 확인하십시오.정격 전류는 정상적인 작동 조건과 예상되는 시스템 부하에 충분해야 합니다.
- 단락 조건을 평가합니다.예상되는 결함 수준과 비교하여 단시간 및 최대 전류 요구 사항을 확인하십시오.
- 단열 요구 사항을 검토합니다.상용주파 내전압, 낙뢰 충격 내전압, 연면 거리, 고도 및 오염 수준을 고려하십시오.
- 설치 환경을 평가합니다.온도, 바람, 얼음, 염수 분무, 산업 오염, 고도 및 지진 조건은 적절한 구성에 영향을 미칠 수 있습니다.
- 접지 배열을 정의합니다.단일 접지 스위치, 이중 접지 구성 또는 다른 배열이 필요한지 확인하십시오.
- 기계 및 유지 보수 요구 사항을 확인하십시오.작동 주파수, 설치 공간, 유지 보수를 위한 접근성 및 기존 변전소 레이아웃과의 호환성을 고려하십시오.
대규모 전송 및 배전 프로젝트의 경우 장비 사양을 확정하기 전에 숙련된 제조업체와의 기술 커뮤니케이션을 권장합니다. 이는 선택한 구성이 시스템의 전기, 기계 및 환경 요구 사항과 일치하는지 확인하는 데 도움이 됩니다.
고전압 단로기에 대해 자주 묻는 질문
고전압 단로기의 주요 목적은 무엇입니까?
주요 목적은 회로의 전원이 적절하게 차단된 후 고전압 회로에서 안정적인 전기 절연과 가시적인 절연 간격을 제공하는 것입니다. 안전한 유지 관리 및 전환 절차를 지원합니다.
단로기와 회로 차단기의 차이점은 무엇입니까?
회로 차단기는 정상 부하 전류 및 오류 전류를 차단하도록 설계되었으며 단로기는 주로 전기 절연을 설정하도록 설계되었습니다. 단로기는 일반적으로 오류 중단이 필요할 때 회로 차단기 대신 사용해서는 안됩니다.
후이싱 GW4 시리즈는 어떤 전압 범위를 포괄합니까?
GW4 시리즈는 40.5kV, 72.5kV, 126kV, 145kV, 170kV 및 252kV 구성을 포함하여 40.5kV~252kV의 전압 등급을 포괄합니다.
고전압 단로기에 접지 스위치를 장착할 수 있습니까?
예. GW4 시리즈는 단일 접지 및 이중 접지 배열을 포함한 접지 스위치로 구성할 수 있습니다. 기계적 연동은 작동 순서를 제어하는 데에도 도움이 될 수 있습니다.
GW4 시리즈는 실외 애플리케이션에 적합합니까?
예. 이 설계는 실외 전력 시스템용으로 고안되었으며 내부식성 기계 구성 요소와 용융 아연 도금 노출 강철 부품을 통합합니다. 지정된 환경 성능에는 -40°C ~ +40°C의 온도와 강한 실외 기상 조건도 포함됩니다.
결론: 중요한 전력 인프라에 고전압 단로기를 선택하는 이유는 무엇입니까?
신뢰할 수 있는고전압 단로기변전소, 전송 네트워크, 재생 에너지 프로젝트, 발전소 및 산업용 고전압 시스템을 위한 전기 절연의 필수 계층을 제공합니다. 40.5kV~252kV의 전압 등급, 견고한 절연, 부식 방지 구조, 유연한 접지 구성 및 최소 5000회 작동의 기계적 내구성 등급을 갖춘 GW4 시리즈는 까다로운 전력 시스템 애플리케이션용으로 설계되었습니다.
신뢰할 수 있는 중국 제조업체 및 공급업체를 찾는 프로젝트 엔지니어, EPC 계약자, 유틸리티 및 전력 장비 구매자를 위해 Huixing은 다양한 전압 수준, 전류 정격, 환경 조건 및 설치 요구 사항에 맞는 고전압 절연 솔루션을 제공할 수 있습니다.문의하기오늘 귀하의 프로젝트 사양에 대해 논의하고, 기술 정보를 요청하고, 귀하의 전력 시스템에 적합한 고전압 단로기 구성을 찾으십시오.
