기사 요약: A 고전압 회로 차단기전기 회로를 제어하고 전송 및 배전 시스템의 위험한 결함 전류를 차단하는 데 사용되는 중요한 보호 장치입니다.후이싱옥외 변전소용으로 설계된 데드 탱크 SF₆ 가스 회로 차단기를 제공하며 정격 전압 40.5kV~245kV, 정격 전류 1600A~4000A, 단락 차단 전류 25kA~63kA를 지원합니다. 이 문서에서는 작동 원리, 기술적 특징, 적용 시나리오, 선택 기준 및 주요 성능 매개변수에 대해 설명합니다.
목차
- 고전압 회로 차단기란 무엇입니까?
- 전력 시스템 보호가 왜 중요한가요?
- 회로 차단기는 어떻게 작동합니까?
- 엔지니어는 어떤 기술적 기능을 고려해야 합니까?
- 고전압 회로 차단기는 어디에 사용됩니까?
- 주요 기술 매개변수
- 올바른 모델을 어떻게 선택해야 합니까?
- 자주 묻는 질문
- 고전압 회로 차단기 솔루션 구입
고전압 회로 차단기란 무엇입니까?
고전압 차단기는 정상적인 작동 조건에서 전기 회로를 제어하고 오류가 발생하면 전류를 신속하게 차단하도록 설계된 개폐 및 보호 장치입니다. 일반 저전압 보호 장비와 달리 고전압 차단기는 상당히 높은 전기 에너지, 절연 응력 및 단락 전류를 안전하게 처리해야 합니다.

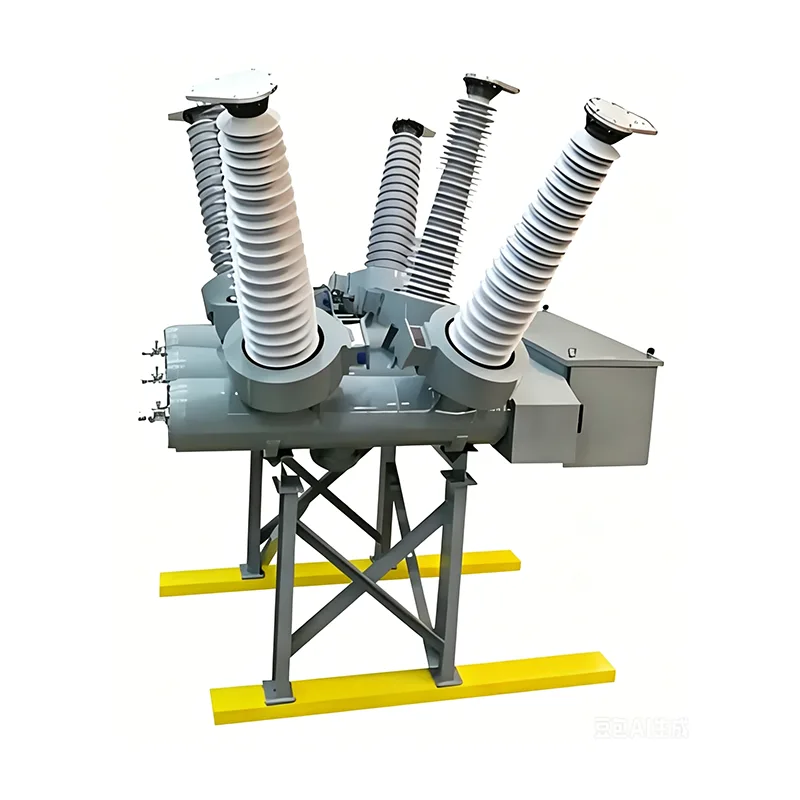

실외 변전소 및 송전 프로젝트의 경우 데드 탱크 SF₆ 가스 회로 차단기가 전기 절연, 아크 소호 기능, 기계적 스위칭 성능 및 실외 환경 적응성을 하나의 엔지니어링 시스템에 결합하기 때문에 널리 사용됩니다.
후이싱이 공개한 제품 사양에 따르면 데드 탱크 설계는 40.5kV~245kV의 정격 최대 전압, 1600A~4000A의 정격 전류, 25kA~63kA의 정격 단락 차단 전류를 포괄합니다. 이 제품은 GB/T 1984 및 IEC 62271-100 요구 사항을 중심으로 설계되었습니다.
전력 시스템 보호가 왜 중요한가요?
전력 송전 및 배전 네트워크는 부하 변화, 스위칭 이벤트, 환경 조건 및 예상치 못한 전기적 결함에도 불구하고 계속해서 안정적으로 작동해야 합니다. 단락이 발생하면 그에 따른 전류가 급격히 상승하여 변압기, 모선, 케이블, 발전기 및 기타 장비에 심각한 열적, 전기역학적 스트레스를 가할 수 있습니다.
적절하게 선택된 고전압 회로 차단기는 오류로 인해 더 큰 시스템 손상이 발생하기 전에 영향을 받는 부분을 격리하는 데 도움이 됩니다. 주요 기능은 다음과 같습니다:
- 정상 작동 중 회로를 열고 닫습니다.
- 단락 및 오류 전류를 차단합니다.
- 전력망의 결함 부분을 격리합니다.
- 릴레이 보호 및 자동 스위칭 시스템을 지원합니다.
- 중단 후에도 필요한 유전체 절연을 유지합니다.
- 반복되는 작동 주기 동안 안정적인 스위칭 성능을 제공합니다.
이러한 이유로 차단기 선택은 전압 및 전류 정격뿐만 아니라 차단 용량, 절연 수준, 작동 순서, 기계적 내구성, 환경 조건 및 프로젝트별 요구 사항을 기반으로 해야 합니다.
회로 차단기는 어떻게 작동합니까?
기본 작동 프로세스는 트립 명령을 감지하거나 수신하는 단계, 접점을 기계적으로 분리하는 단계, 접점 분리 중에 발생하는 전기 아크를 소멸하는 단계 등 3단계로 구성됩니다.
SF₆ 가스 차단기에서 가스는 절연 및 아크 소호 기능을 모두 제공합니다. 오류 중단 중에 접점이 분리되면 접점 사이에 전기 아크가 형성됩니다. 차단기는 설계된 가스 흐름 메커니즘을 사용하여 아크를 냉각 및 탈이온화하여 전류를 안전하게 차단할 수 있습니다.
이중 아크 담금질 기술
후이싱의 제품은 자체 에너지와 퍼퍼형 아크 소광 원리를 결합합니다. 높은 단락 전류 조건에서 아크에 의해 생성된 열은 빠른 SF₆ 가스 팽창에 기여하여 아크 소멸을 위한 고속 가스 흐름을 생성합니다. 낮은 단락 전류 조건에서 기계적 압축은 방향성 있는 고압 가스 흐름을 생성하여 아크를 냉각시키고 재점화 가능성을 줄입니다.
이 이중 작동 원리를 통해 차단기는 제어된 중단 성능을 유지하면서 다양한 오류 전류 조건을 해결할 수 있습니다.
엔지니어는 어떤 기술적 기능을 고려해야 합니까?
고전압 회로 차단기를 평가할 때 엔지니어는 일반적으로 전기, 기계, 환경 및 유지 관리 관련 특성을 함께 검사해야 합니다.
1. 넓은 전압 및 전류 범위
후이싱의 공개 범위는 정격 최대 전압에서 40.5kV ~ 245kV, 정격 전류에서 1600A ~ 4000A까지 확장됩니다. 이 범위를 통해 장비는 다양한 실외 송전 및 변전소 응용 분야에 서비스를 제공할 수 있습니다.
2. 높은 단락 차단 능력
공개된 단락 차단 전류 범위는 25kA~63kA에 이릅니다. 필요한 차단 용량은 항상 설비의 예상 고장 전류와 일치해야 합니다.
3. 빠른 스위칭 성능
공개된 사양에 따르면 차단 시간은 60ms 이하, 개방 시간은 30ms 이하, 폐쇄 시간은 100ms 이하입니다. 이러한 특성은 신속한 장애 격리와 조정된 보호가 필요한 경우에 중요합니다.
4. 기계적 내구성
지정된 기계적 수명은 6,000회입니다. 기계적 내구성은 스위칭 주파수와 장기적인 작동 신뢰성이 중요한 구매 고려 사항인 변전소와 특히 관련이 있습니다.
5. 환경 적응성
실외 전력 장비는 높은 습도, 높은 고도, 부식성 환경, 온도 변화 및 기타 현장별 조건에 직면할 수 있습니다. Huixing은 맞춤형 생산이 특별한 운영 환경과 기술 요구 사항을 수용할 수 있다고 말합니다.
고전압 회로 차단기는 어디에 사용됩니까?
고전압 차단기는 변전소 및 송전 시스템의 필수 구성 요소입니다. 적절한 구성은 시스템 전압, 오류 수준, 설치 환경, 스위칭 요구 사항 및 네트워크 아키텍처에 따라 다릅니다.
| 애플리케이션 | 일반적인 요구 사항 | 차단기 기능 |
|---|---|---|
| 옥외 변전소 | 높은 절연성과 내환경성 | 부하 전환 및 오류 중단 |
| 도시유통확대 | 안정적인 네트워크 보호 | 결함이 있는 회로를 격리합니다. |
| 산업단지 | 안정적인 산업용 전원 공급 장치 | 고전압 피더 제어 및 보호 |
| 재생에너지 플랜트 | 그리드 연결 및 보호 | 스위칭 및 오류 격리 |
| 전송선 | 높은 단락 차단 용량 | 장애 발생 시 전송 네트워크를 보호합니다. |
| 변전소 개조 프로젝트 | 기존 인프라와의 호환성 | 스위칭 및 보호 기능 현대화 |
이러한 애플리케이션은 회로 차단기가 절연된 스위칭 구성 요소가 아닌 완전한 보호 시스템의 일부로 간주되어야 하는 이유를 보여줍니다.
주요 기술 매개변수
기술 사양은 모델 선택을 위한 객관적인 기초를 제공합니다. 다음 그림에는 Huixing의 데드 탱크 SF₆ 회로 차단기 시리즈에 대해 게시된 중요한 매개변수가 요약되어 있습니다.
| 매개변수 | 공개된 사양 |
|---|---|
| 정격 최대 전압 | 40.5kV~245kV |
| 정격전류 | 1600A~4000A |
| 정격 주파수 | 50/60Hz |
| 단락 차단 전류 | 25kA~63kA |
| 휴식 시간 | 60ms 이하 |
| 영업시간 | 30ms 이하 |
| 폐관 시간 | 100ms 이하 |
| 기계적 수명 | 6,000번의 작업 |
| 부분방전 | 10pC |
| SF₆ 연간 누출율 | 제품 매개변수에 지정된 0.5% 이하 |
| 적용 가능한 표준 | GB/T 1984, IEC 62271-100 |
엔지니어링 프로젝트의 경우 전체 기술 데이터시트, 현장 조건, 적용 가능한 그리드 코드 및 프로젝트별 보호 계산을 기준으로 최종 사양을 확인해야 합니다.
올바른 모델을 어떻게 선택해야 합니까?
고전압 회로 차단기를 선택하려면 공칭 시스템 전압을 일치시키는 것 이상이 필요합니다. 체계적인 평가를 통해 설치 및 시운전 중 호환성 문제를 줄일 수 있습니다.
- 시스템 전압을 확인하십시오.실제 네트워크 및 절연 요구 사항에 적합한 정격 전압을 선택하십시오.
- 필요한 전류 정격을 계산합니다.연속 부하 전류, 예상되는 확장 및 작동 조건을 고려하십시오.
- 오류 전류를 결정합니다.정격단락차단전류는 계산된 예상 고장 수준에 충분해야 합니다.
- 단열 요구 사항을 확인하십시오.상용주파 내전압, 뇌임펄스 내전압, 연면거리를 검토합니다.
- 작동 순서 평가:차단기가 필요한 개방, 폐쇄 및 재폐로 순서를 지원하는지 확인하십시오.
- 환경 조건을 검토합니다.설치 장소의 고도, 습도, 온도, 오염 및 부식을 고려하십시오.
- 제어 요구 사항을 확인하십시오.제어 회로 전압, 모터 전압, 히터 요구 사항 및 인터페이스 호환성을 확인하십시오.
- 해당 표준을 확인합니다.선택한 장비가 프로젝트에서 요구하는 표준 및 기술 사양을 충족하는지 확인하세요.
비정상적인 환경이나 전기적 조건이 있는 프로젝트의 경우 맞춤형 엔지니어링이 유용할 수 있습니다. Huixing은 높은 고도, 높은 습도, 부식성 환경, 특수 전압 수준 및 특정 차단 매개변수와 같은 요구 사항에 대한 맞춤형 생산을 지원한다고 말합니다.
자주 묻는 질문
고전압 차단기의 주요 목적은 무엇입니까?
주요 목적은 정상 작동 중에 고전압 회로를 제어하고 비정상적인 전류, 특히 단락 전류를 차단하여 전기 장비를 보호하고 시스템 안전을 유지하는 것입니다.
후이싱의 회로 차단기는 어떤 전압 범위를 포괄합니까?
게시된 제품 매개변수는 40.5kV~245kV의 정격 최대 전압을 다루며, 전체 범위에서 다양한 구성을 사용할 수 있습니다.
이러한 유형의 차단기에 SF₆를 사용하는 이유는 무엇입니까?
SF₆는 강력한 전기 절연성과 아크 소호 특성을 갖고 있어 차단기 설계 내에서 절연 및 차단 관련 기능을 모두 수행할 수 있습니다.
자가 에너지와 퍼퍼 아크 담금질의 차이점은 무엇입니까?
자체 에너지 아크 담금질은 아크와 관련된 에너지를 사용하여 가스 흐름을 생성하는 반면, 퍼퍼 기술은 가스를 기계적으로 압축하여 방향성 고압 흐름을 생성합니다. 참조된 설계는 다양한 단락 조건에 대한 두 가지 원리를 결합합니다.
특별한 설치 조건에 맞게 차단기를 맞춤 설정할 수 있나요?
예. Huixing은 높은 고도, 높은 습도, 부식성 환경, 특수 전압 수준 및 특정 차단 요구 사항과 같은 조건에 맞게 생산을 맞춤화할 수 있다고 말합니다.
고전압 회로 차단기 솔루션 구입
올바른 고전압 스위칭 장비를 선택하는 것은 정확한 전기 매개변수, 환경 요구 사항, 보호 계산 및 설치 조건을 뒷받침해야 하는 엔지니어링 결정입니다. Huixing은 40.5kV~245kV의 정격 전압과 다양한 프로젝트 요구 사항에 대한 맞춤형 옵션을 갖춘 실외 변전소 및 송전 애플리케이션용 데드 탱크 SF₆ 가스 회로 차단기를 제공합니다. 새로운 변전소, 송전 프로젝트, 재생 에너지 그리드 연결 또는 장비 개조를 계획하고 있는 경우,저희에게 연락주세요전압, 전류, 차단 용량, 환경 및 구성 요구 사항을 논의하고 적합한 기술 솔루션을 요청합니다.
