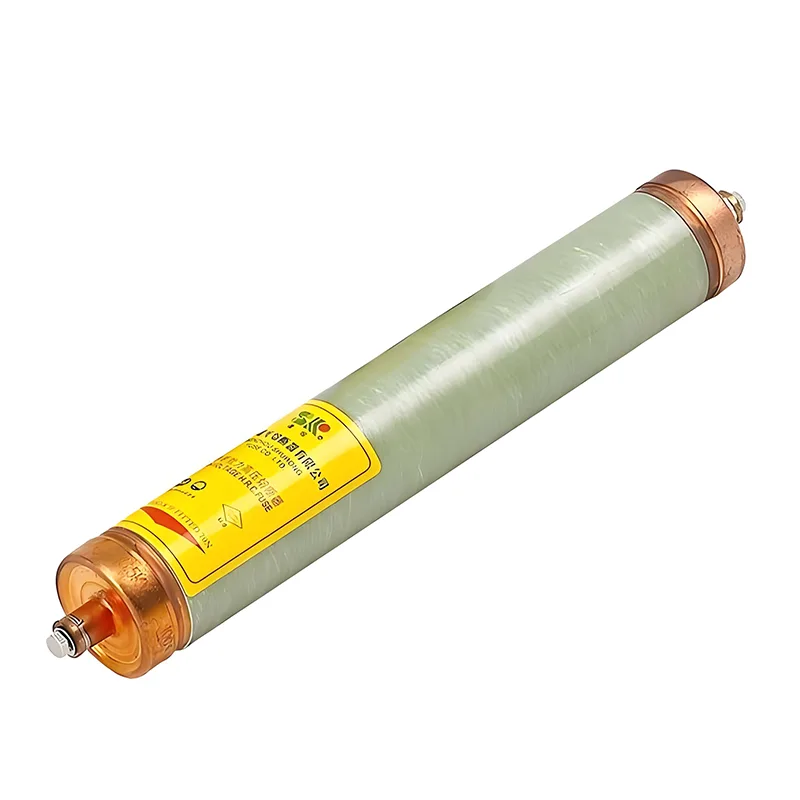

유입 변압기의 과부하 보호를 위한 고전압 전류 제한 퓨즈

침수 변압기의 과부하 보호를 위한 고전압 전류 제한 퓨즈는 10kV~40.5kV 중압 배전망의 전용 보호 구성 요소입니다. 침지 변압기의 과부하 및 단락 보호 요구 사항을 모두 해결하는 데 중점을 둔 이 제품은 정확한 과부하 응답과 안정적인 전류 제한 기능을 제공하여 안전한 장비 작동을 보장하는 핵심 장치 역할을 합니다. 아래에는 변압기 보호를 위한 독점적인 적응 가치를 강조하면서 주요 적용 시나리오와 독특한 장점에 대한 자세한 설명이 나와 있습니다.

주요 애플리케이션 시나리오

이러한 특수 보호 장치는 다양한 전력 시스템 애플리케이션 전반에 걸쳐 유침 변압기의 고유한 작동 문제를 충족하도록 특별히 설계되었습니다.

산업 배전 시스템의 오일 침수 변압기 보호

철강, 화학, 건축 자재 등 산업의 생산 부하는 상당한 변동을 경험하며, 이로 인해 유침 변압기가 지속적인 과부하 위험에 노출됩니다. 이 퓨즈는 단락 오류를 동시에 처리하고 변압기 권선의 과열, 노후화 또는 고장을 방지하고 중단 없는 생산 전원 공급을 보장하는 동시에 장기적인 과부하 조건에 정확하게 반응합니다.

도시 및 농촌 배전망의 실외 극 장착형 오일 침수 변압기 보호

주거용 및 상업용 부하는 피크-밸리 차이가 상당히 크며, 피크 전력 사용 기간에 과부하가 발생하는 경우가 많습니다. 이 퓨즈는 염수 분무, 온도 변화, 모래 폭풍 등 가혹한 실외 환경에 적응합니다. 전주 장착형 변압기의 고전압 측에 직접 설치되는 이 제품은 부하 차단 스위치와 함께 작동하여 경제적인 보호 솔루션을 형성하고 과부하로 인한 장비 고장을 방지합니다.

재생 에너지 발전소의 계통 연결형 유침 변압기 보호

풍력 및 태양광 발전소의 매우 가변적인 출력으로 인해 계통에 연결된 유침 변압기에 과부하가 발생하는 경우가 많습니다. 이 퓨즈는 정상적인 자화 돌입 전류와 과부하 전류를 정확하게 구별하여 잘못된 트립을 방지하는 동시에 단락 오류를 신속하게 차단하여 재생 에너지의 안정적인 계통 연결을 보장합니다.

미국식 패드 장착형 및 유닛 변전소를 위한 내장형 보호 장치

미국식 패드 장착 변압기와 같은 소형 장비는 공간이 제한되어 있으며 내부 오일 침지 변압기는 밀폐된 환경에서 장기간 작동합니다. 이 퓨즈는 변압기 오일에 직접 담그어 설치할 수 있는 컴팩트한 구조 설계를 특징으로 하며 공간을 절약하는 동시에 실시간 과부하 모니터링을 제공하여 패드 장착 변전소의 통합 작동 요구 사항에 완벽하게 적응합니다.

독특한 성능 이점

최적화된 응답 특성으로 정밀한 과부하 보호

유입 변압기의 과부하 보호를 위한 고전압 전류 제한 퓨즈는 유입 변압기의 과부하 허용 곡선과 정확하게 일치하는 최적화된 역시간 전류 특성을 갖추고 있습니다. 불필요한 정전을 방지하기 위해 약간의 과부하가 있는 동안 시간 지연을 사용하여 작동하는 동시에 심각한 과부하 또는 단락이 발생하는 동안 밀리초 수준의 용해를 달성합니다. 이는 장비 보호와 전원 공급 연속성의 균형을 맞추고 일반 변압기 자화 돌입 전류를 효과적으로 견뎌냅니다.

안정적인 씰링을 통한 독점적인 석유 환경 적응

오일 침수 작동 조건을 위해 특별히 설계된 엔드 캡과 퓨즈 튜브 사이의 연결은 내유성 고무 개스킷과 밀봉재를 사용한 이중 보호 기능을 채택하여 변압기 오일 누출과 습기 유입을 완전히 제거합니다. 퓨즈 튜브 소재는 오일 부식 및 고온에 대한 저항력이 있어 오일 환경에서 15년이 넘는 서비스 수명을 제공합니다. 이는 오일 침지 변압기의 전체 수명 주기 작동 요구 사항과 일치합니다.

높은 안전율로 전류 제한 및 아크 소멸의 이중 효율성

정밀한 과부하 보호 외에도 이러한 퓨즈는 탁월한 전류 제한 기능을 갖추고 있어 단락 전류가 피크 값에 도달하기 전에 제한하여 전기역학적 영향을 최소화합니다. 석영 모래로 채워진 밀봉된 도자기 튜브 구조는 아크를 빠르게 소멸시켜 재점화 및 과전압 발생을 방지합니다. 1000MVA를 초과하는 차단 정격으로 오일 침수 환경에서 폭발 위험을 효과적으로 제거합니다.

광범위한 호환성으로 손쉬운 설치 및 유지 관리

소형 및 경량의 플러그인 모듈식 설계가 특징인 이 퓨즈는 변압기 고전압 측 또는 패드 장착 변전소 내부에 직접 설치할 수 있습니다. 복잡한 도구가 필요하지 않으므로 단 5~10분 만에 한 사람이 교체할 수 있습니다. 표준화된 인터페이스는 광범위한 정격 전류 옵션(10A~80A)을 통해 다양한 용량의 유침 변압기에 적용되므로 예비 부품 재고 요구 사항이 줄어듭니다.

낮은 총 수명주기 비용으로 비용 효율적

회로 차단기와 과부하 계전기 조합 솔루션에 비해 이 퓨즈는 초기 투자 비용의 1/3~1/5만 필요합니다. 복잡한 작동 메커니즘이 없으므로 유지 관리 비용이 사실상 0입니다. 정밀한 보호 기능은 변압기 수리 비용과 정전 손실을 줄여 탁월한 장기 운영 비용 효율성을 제공합니다.
