고전압 단로기

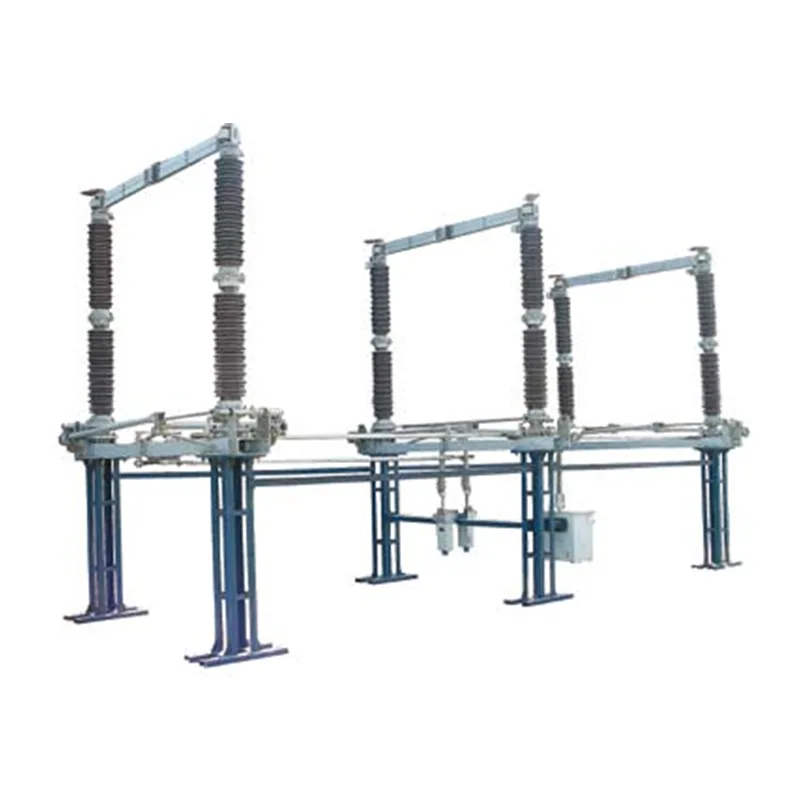

전체 40.5kV~252kV 전압 범위에 걸쳐 있는 GW4 시리즈 고전압 단로기는 전력 시스템의 중요한 안전 구성 요소입니다. 이중 컬럼 수평 회전 구조로 설계되었으며, 고전압 애플리케이션에서 전압 절연, 유지 관리 안전 보장 및 보조 회로 스위칭의 핵심 기능을 수행하도록 특별히 설계되었습니다.

핵심 애플리케이션 시나리오

이 고전압 단로기는 주요 고전압 전력 세그먼트에 걸쳐 배치되어 다양한 작동 요구 사항을 정확하게 충족합니다.

1. 발전 및 변전소 핵심회로

화력, 수력, 재생 에너지 발전소는 물론 모든 전압 레벨의 변전소에 널리 설치되는 이 장치는 부스바, 회로 차단기, 변압기 및 기타 중요 장비에 대한 안전 장벽 역할을 합니다. 이는 전원이 차단된 회로에 명확하고 눈에 보이는 차단점을 생성하여 유지보수 담당자와 활성 고전압 라인 사이의 완전한 전기적 분리를 보장하여 부하시 스위칭으로 인한 사고를 방지합니다. 초고압(EHV) 애플리케이션의 경우 126kV, 145kV, 252kV 모델은 부스바 단면화 및 회로 차단기의 양면 보호에 사용되며, 72.5kV 모델은 지역 변전소의 라인 스위칭에 최적화되어 있습니다.

2. 송배전선로 및 재생에너지 시설

장거리 고전압 송전선로에서 이 장치는 10km 이내의 가공선의 무부하 전류를 차단하는 데 최적화된 성능으로 선로 유지 관리 격리와 변압기 및 서지 피뢰기의 스위칭을 처리합니다. 풍력, 태양광 및 기타 재생 에너지 현장의 경우 40.5kV 및 72.5kV 모델은 DC 측 절연 및 결합기 상자 보호를 지원하며 혹독한 실외 환경을 견딜 수 있는 향상된 부식 방지 설계가 특징입니다. 252kV 모델은 대규모 재생 에너지 기지의 EHV 그리드 연결 요구 사항을 충족하여 전원이 차단된 시스템 재구성을 가능하게 합니다.

3. 산업용 및 특수 고전압 시스템

야금 및 화학 공장과 같은 대규모 산업 시설의 고전압 배전 시스템에서 이 장치는 복잡한 산업 환경에 맞게 오염 및 진동 저항을 조정하여 작업장 고전압 장비에 대한 유지 관리 격리 및 회로 스위칭을 제공합니다. 필요에 따라 접지 스위치를 장착할 수 있습니다. 철도 견인 전원 공급 장치 및 도시 철도 운송을 포함한 특수 고전압 시스템에서 기계적 연동 장치는 접지 스위치와 주 단로기 사이의 올바른 작동 순서를 시행하고 잔여 장비 전하를 소산하며 작동 안전을 최대화합니다.

4. 극한 환경 및 사용자 정의 구성 시나리오

이 장치는 -40°C ~ +40°C의 극한 온도에서 안정적으로 작동하고, 34m/s의 강풍과 10mm 얼음 코팅을 견디며, 해발 최대 4000m의 고지대와 심각한 오염 지역에 적응할 수 있습니다. 이중 버스바 시스템에서는 작동 라인의 무전원 스위칭을 지원하여 그리드 작동 구조를 최적화합니다. 선택된 모델에는 그레이딩 링과 차폐 커버가 장착되어 전기장 분포를 개선하고 무선 간섭을 줄여 정밀 기기를 지원하는 고전압 회로에 적합합니다.

핵심 장점

업계 최고의 구조 최적화 및 재료 업그레이드를 기반으로 구축된 GW4 시리즈는 고전압 전력 시스템의 신뢰성, 안전성 및 운영 효율성을 크게 향상시키는 6가지 핵심 이점을 제공합니다.

1. 업계 최고의 안전 절연, 글로벌 표준 준수

2열 고전압 단로기로서 단일 차단 설계와 수평 회전 메커니즘으로 개방 후 안정적인 절연 간격을 형성합니다. 접지 스위치와 주 단로기 사이의 기계적 인터록은 필수 작동 순서를 시행하여 오작동의 구조적 위험을 제거합니다. 접점은 짧은 단절 마찰 스트로크와 낮은 작동력을 갖춘 구리판 굽힘 공정을 채택합니다. 노출된 강철 부품은 용융 아연 도금 처리되어 장기간 실외 서비스 후에도 명확한 한계점을 유지하며 안정적인 절연 및 아크 없는 작동의 핵심 요구 사항을 완전히 충족하고 IEC 62271-102 국제 표준을 준수합니다.

2. 중단 없는 작동을 위한 우수한 전도도 및 열 안정성

전도성 막대는 고강도 알루미늄 합금 프로파일로 만들어졌으며 무게가 가볍고 방열 면적이 넓습니다. 구리 편조 와이어 유연한 연결 구조와 결합되어 콘센트 시트와 전도성 막대 사이의 긴밀한 접촉을 보장하여 주 회로 저항을 크게 줄이고 작동 중 과열을 방지합니다. 접촉 부분은 안정적인 힘 값과 녹 방지 기능을 갖춘 외부 압력 스테인리스 스틸 스프링을 사용하여 스프링 션트가 전도성에 영향을 미치는 것을 방지합니다. 전체 전압 범위에서 1250A~6300A의 정격 전류를 안전하게 지원하여 장기적으로 안정적인 전류 전달을 보장합니다.

3. 장기간 옥외 사용에도 탁월한 내식성

실외 응용 분야에 최적화된 이 장치의 변속기 부품은 스테인레스 스틸 핀 및 복합 부싱과 같은 부식 방지 커넥터를 채택하고 모든 금속 부품은 용융 아연 도금 처리되어 비, 눈, 염수 분무 및 산업 먼지로 인한 침식을 효과적으로 방지합니다. 개선된 구리-구리 또는 스테인리스강-구리 매칭 샤프트 홀 구조는 실외 고전압 장비의 일반적인 고착 문제를 완전히 해결합니다. 3000회 이상 작동할 수 있는 기계적 수명을 통해 장기간 유지 관리가 필요 없는 작동을 달성하여 작동 및 유지 관리(O&M) 비용을 크게 절감합니다.

4. 유연한 설치를 위한 컴팩트한 모듈형 디자인

모듈형 설계는 베이스 양쪽에 설치할 수 있는 접지 스위치를 통해 높은 구조적 안정성을 제공하며 단일 접지 및 이중 접지 구성을 모두 지원하여 다양한 보호 요구 사항을 충족합니다. 표준화된 장착 구멍 설계로 현장 구성이 단순화되었으며 터미널을 90° 자유롭게 회전할 수 있어 편리하고 유연한 버스바 연결이 가능합니다. 중앙 집중식 변전소 레이아웃과 분산형 실외 회선 설치 모두에 유연하게 적용할 수 있습니다.

5. 가혹한 작동 조건에 대한 향상된 내구성

이 장치는 31.5kA~63kA의 정격 단시간 내전류와 80kA~160kA의 정격 피크 내전류를 가지며 고전압 회로의 극심한 단락 충격을 견딜 수 있습니다. 절연체는 최대 연면 거리가 31mm/kV로 클래스 IV 오염 등급 요구 사항을 충족하고 심하게 오염된 지역에서 우수한 절연 성능을 유지합니다. 또한 내진성(수평 가속도 0.25g)과 강한 바람 저항성을 갖추고 있어 극한의 기상 조건에서도 온전한 격리 기능과 구조적 무결성을 보장하여 전천후 안전 보호 기능을 제공합니다.

6. 단순화된 유지 관리 및 제어 가능한 수명 주기 비용

접점과 전도성 막대는 모듈식 조립을 채택하여 분해 및 교체가 용이합니다. 베어링 하우징에는 방수 구조와 오일 주입구가 있어 복잡한 도구 없이도 일상적인 유지 관리가 가능합니다. 기존의 고전압 단로기와 비교하여 자체 전원 공급 접점 구조는 작동 중 일정한 접촉 압력을 보장하므로 빈번한 조정이 필요하지 않습니다. 유지 관리가 필요 없는 설계 개념과 결합되어 유지 관리 빈도를 크게 줄이고 O&M 작업량을 줄이며 고전압 배전 시스템의 지속적인 작동 안정성을 향상시킵니다.

전력 시스템 운영자 및 산업 사용자를 위해 GW4 시리즈는 수명주기 비용을 최소화하는 동시에 고전압 전원 공급 장치의 안전성과 신뢰성을 극대화합니다. 국제 IEC 표준을 완벽하게 준수하고 다양한 운영 환경에서 입증된 GW4 시리즈는 전세계 미션 크리티컬 고전압 인프라 프로젝트에서 신뢰할 수 있는 선택입니다.

제품 매개변수
