고전압 절연체

Huixing은 강력한 전력 하드웨어를 전문으로 하는 숙련된 공급업체입니다. 45kV–220kV 고전압 절연체는 다양한 재료 옵션으로 제공됩니다. 안정적인 단열 성능과 기계적 지지력을 제공하기 위해 전문적으로 제작되었습니다. 이 제품은 내식성과 극한 기후에 대한 탁월한 저항성을 갖추고 있어 송전선, 재생에너지 발전소 및 산업용 전력 시스템에 적합합니다. 전력설비의 수명을 연장하고 일일 유지관리 비용을 절감합니다.

문의 보내기

제품 설명

송전 및 배전 시스템의 핵심 절연 부품인 이 제품은 전 세계적으로 다양한 고전압 전력 시나리오에 널리 채택되어 수천 개의 유틸리티 및 산업 인프라 프로젝트에서 성능이 입증되었습니다. 45kV~220kV 고전압 절연체는 전기 절연 및 기계적 하중 지지라는 이중 핵심 기능을 수행하며, 고전압 시스템의 안전하고 안정적인 작동을 보장하는 데 필수적인 구성 요소 역할을 합니다.

핵심 애플리케이션 시나리오

1.고압 가공 송전선로

45kV, 72.5kV, 110kV 및 220kV 고전압 가공 송전선로에서 절연체는 활선 도체와 송전탑 사이의 핵심 절연 장벽 역할을 합니다. 이는 서스펜션 및 스트레인 타워에 광범위하게 적용되어 접지된 타워에서 활선 도체를 효과적으로 격리하여 누전 및 상간 섬락을 방지합니다. 한편, 도체 자중, 결빙, 풍력 등 기계적 하중을 안정적으로 견디며 평지, 산악지대, 낙뢰 밀도가 높은 지역 등 복잡한 현장 설치 환경에도 완벽하게 적응합니다.

2. 실외 고전압 변전소 및 발전소 승압 스테이션

110kV~220kV 실외 고전압 변전소 및 발전소 승압 스테이션에서 절연체는 고전압 단로기, 회로 차단기, 부스바 포스트 및 변압기 부싱과 같은 장비와 함께 널리 사용됩니다. 포스트 절연 및 도체 지지 부품으로 고전압 충전부와 철구조물 또는 배전반 캐비닛 사이의 안전한 절연 간격을 유지하고 과전압으로 인한 플래시오버 사고를 방지하며 변전소 장비의 안정적인 작동을 보장합니다.

3.재생에너지 승압 스테이션

태양광, 풍력 및 기타 재생 에너지 승압 스테이션에서 절연체는 승압 변압기 출력 라인, 고전압 버스바 구조 및 그리드 연결 베이에 설치됩니다. 이 제품은 재생 발전으로 인한 전압 변동과 순간적인 과전압 영향을 견디며 고전압 재생 에너지 그리드 연결 시스템에 안정적인 절연 보호 기능을 제공합니다.

4. 대규모 산업용 고전압 배전 시스템

야금, 화학 및 도시 철도 운송 시설과 같은 대규모 산업 시설의 자체 구축된 고전압 배전 시스템에서 절연체는 산업 먼지, 염수 분무 및 부식성 가스가 있는 열악한 환경에 적응합니다. 고전압 배전 장치, 실내 및 실외 구조물, 장비 리드의 절연 보호에 사용되며 산업 및 광업 기업의 지속적인 고전압 전원 공급에 대한 절연 요구 사항을 충족합니다.

핵심 장점

업계 최고의 재료 기술로 뒷받침되고 IEC 60383 국제 표준을 완벽하게 준수하는 45kV~220kV 고전압 절연체는 글로벌 전력 인프라 프로젝트에 6가지 핵심 이점을 제공합니다.

1. 고전압 동작을 위한 뛰어난 절연 성능

과학적으로 설계된 연면 거리를 갖춘 절연체는 뛰어난 내전압 성능을 갖춘 고성능 절연 매체(도자기, 유리, 실리콘 고무 복합재)를 채택합니다. 연속 정격 고전압은 물론 낙뢰 및 스위칭 과전압 영향도 견딜 수 있습니다. 높은 표면 섬락 전압과 낮은 고장 및 누전 위험을 자랑하여 고전압 시스템의 절연 안전성을 확실하게 지켜줍니다.

2.신뢰할 수 있는 기계적 강도 및 우수한 내하중 성능

정밀한 구조 설계와 엄격한 기계적 강도 테스트를 통해 고전압 절연체는 우수한 인장, 굽힘 및 전복 저항을 나타냅니다. 도체 자중, 바람, 눈, 얼음 코팅 및 지진을 포함한 외부 하중을 안정적으로 견딜 수 있으며 파손이나 변형이 발생하지 않습니다. 이는 장경간 고전압 라인의 설치 및 변전소 장비의 고정 설치에 대한 엄격한 요구 사항을 완벽하게 충족합니다.

3. 가혹한 환경에 대한 우수한 오염 및 내후성

절연체는 우수한 표면 소수성과 탁월한 내노화성을 특징으로 합니다. -40°C ~ +60°C의 극한 온도, 강렬한 자외선, 염수 분무, 모래 침식 및 산업용 화학 부식을 견딜 수 있습니다. 고지대, 해안 및 오염이 심한 지역에서 안정적인 단열 성능을 유지하여 오염 플래시오버 위험을 크게 줄입니다.

4.매우 낮은 고장률로 안정적이고 견고한 구조

도자기, 유리 또는 복합 재료로 제작된 절연체는 공기 틈이 없는 콤팩트한 내부 구조로 밀봉된 제조 공정을 채택하여 습기 유입과 성능 저하를 방지합니다. 주요 구성 요소는 부식 방지 기술로 처리되어 최소한의 유지 관리 요구 사항으로 실외 환경에서 15~30년의 서비스 수명을 제공합니다.

5.쉬운 설치 및 낮은 수명주기의 O&M 비용

표준화된 사양을 갖춘 이 절연체는 기존 라인 피팅 및 성숙한 설치 프로세스와 호환되므로 현장에서 간단하고 효율적으로 분해 및 교체가 가능합니다. 유지보수가 필요 없는 긴 주기를 갖고 있어 일상 작업 중 빈번한 청소 및 정기 검사가 필요 없으며, 고압선 및 변전소의 운영 및 유지보수에 필요한 인건비와 자재 비용이 크게 절감됩니다.

6. 넓은 호환성 및 높은 다양성

45kV~220kV의 전체 전압 범위를 포괄하는 이 절연체는 서스펜션, 스트레인, 포스트 및 벽 통과 애플리케이션을 포함한 다양한 설치 요구 사항을 충족합니다. 고전압 단로기, 서지 피뢰기 및 변압기와 같은 다양한 고전압 장비와 완벽하게 일치할 수 있으며 송전선, 변전소 및 산업 배전 시스템을 포함한 광범위한 고전압 시나리오에 적응할 수 있습니다.

전력망 운영자, 재생 에너지 프로젝트 개발자 및 대규모 산업 최종 사용자에게 45kV~220kV 고전압 절연체는 시스템 안정성을 향상하고 운영 위험을 완화하며 전체 수명주기 비용을 최적화하는 안정적이고 오래 지속되는 솔루션입니다.

제품 매개변수

10-550kV 도자기 포스트 절연체
새로운 제품 모델	참고 구모델	전압 등급(kV)	굽힘하중 kN	비틀림 하중 kN.m	공칭 연면거리(mm)	전체 높이(mm)	상부 장착 구멍 치수 n1-d1-a1	하부 장착 구멍 치수 n2-d2-a2	무게 kg
새로운 표준 번호	오래된 표준 아니요.	시스템 전압	외팔보 힘	비틀림 힘	누출 거리	키	상단 볼트 원	하단 볼트 원	무게
C12.5-95-440	ZSW-12/12.5-4	10	12.5	6	440	255	4-M12-Φ76	4-14-140	9
C12.5-125-744	ZSW-24/12.5-4	20	12.5	6	744	350	4-M12-Φ140	4-18-Φ210	14
C60-150-744	ZSW-24/60-4	20	60	10	600	440	6-Ø18-Ø250	6-Ø18-Ø250	46
C12.5-250-1620	ZSW-40.5/12.5-4	35	12.5	4	1620	560	4-M16-Φ127	4-M16-Φ127	29
C70-250-1620	ZSW-40.5/70-4	35	70	25	1620	600	8-Φ20-Φ275	8-Φ20-Φ275	90
C12.5-325-2260	ZSW-72.5/12.5-4	66	12.5	4	2260	770	4-M16-Φ127	4-M16-Φ127	50
C120-325-2100	ZSW-72.5/120-3	66	120	60	2100	700	8-Φ18-Φ325	8-Φ18-Φ325	153
C6-550-3150	ZSW-126/6-3	110	6	4	3150	1220	4-M16-Φ127	4-M16-Φ127	57
C8-550-3150	ZSW-126/8-3	110	8	4	3150	1220	4-M16-Φ127	4-M16-Φ127	60
C12.5-550-3150	ZSW-126/12.5-3	110	12.5	6	3150	1220	4-M16-4127	8-18-254	80
C12.5-550-3910	ZSW-126/12.5-4	110	12.5	6	3910	1220	4-M16-Φ127	8-Ø18-Ø254	90
C16-550-3910	ZSW-126/16-4	110	16	6	3910	1220	4-M16-Φ127	8-Φ18-Φ254	96
C40-650-4495	ZSW-145/40-4	132	40	10	4495	1500	8-Ø18-Ø325	8-Φ18-325	243
C36-750-5270	ZSW-170/36-4	167	36	15	5270	1700	8-Ø18-Ø275	8-Φ18-325	258
C8-1050-7820	ZSW-252/8-4	220	8	4	7820	2400	4-M16-Φ127	8-Ø18-Ø250	178
C12.5-1050-7812	ZSW-252/12.5-4	220	12.5	6	7820	2300	4-M16-Φ127	8-18-4254	218
C40-1050-7800	ZSW-252/40-4	220	40	20	7820	2300	8-18-4300	8-Φ18-4356	430
C4-1175-7500	ZSW-252/4-3	220	4	3	7500	2650	4-M16-Φ127	4-18-Φ225	145
C4-1175-9300	ZSW-252/4-4	220	4	3	9300	2650	4-M16-Φ127	4-Φ18-Φ225	175
C6-1175-7500	ZSW-252/6-3	220	6	3	7500	2650	4-M16-Φ127	8-Φ18-Φ254	171
C6-1175-9300	ZSW-252/6-4	220	6	3	9300	2650	4-M16-Φ127	8-Φ18-Φ254	192
C8-1175-7595	ZSW-252/8-3	220	8	6	7595	2650	4-M12-Φ140	4-Ø18-Ø250	207
C12.5-1175-9300	ZSW-252/12.5-4	220	12.5	8	9300	2650	4-M16-Φ127	8-Φ18-Φ254	283
C30-1175-9300	ZSW-252/30-4	220	30	15	9300	2650	8-Ø18-Ø300	8-Ø18-Ø356	420
C12.5-1550-11200	ZSW-363/12.5-4	330	12.5	10	11260	3350	8-Φ18-Φ254	8-Φ18-4325	414
C16-1550-11260	ZSW-363/16-4	330	16	10	11260	3350	8-Ø18-Ø225	8-Ø18-Ø356	446
C20-1550-11260	ZSW-363/20-4	330	20	12	11260	3500	8-Ø18-Ø225	8-Ø18-Ø356	508
C12.5-1950-17050	ZSW-550/12.5-4	500	12.5	10	17050	4400	4-Φ18-Φ225	8-Ø18-Ø325	821
C16-1950-17050	ZSW-550/16-4	500	16	8	17050	4400	4-Φ18-Φ225	8-Φ18-Φ356	633
C10-1950-13750	ZSW-550/10-3	500	10	4	13750	4700	4- Φ18- 中225	8-Ø18-Ø300	511
C16-2100-17050	ZSW-550/16-4	500	16	10	17050	4700	4-Φ18-Φ254	8-Φ18-Φ325	774

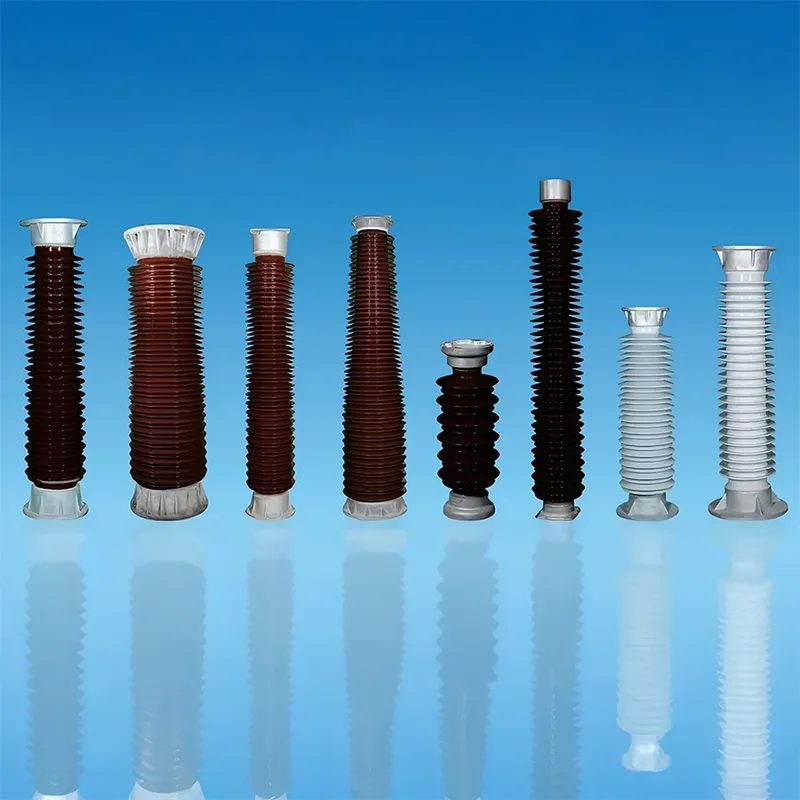

High Voltage Insulator
