고전압 회로 차단기

Huixing은 전력 장비에 대한 성숙한 제조 역량을 자랑합니다. 전문 공급업체로서 믿을 수 있는 데드탱크 SF₆ 가스 고전압 차단기를 공급하고 있습니다. 이 제품은 간단한 설치, 낮은 수명주기 비용 및 강력한 환경 적응성을 특징으로 합니다. 이중 아크 담금질 설계를 채택하여 실외 전력 프로젝트에서 안정적으로 작동합니다. 이 회사는 또한 다양한 엔지니어링 요구 사항을 충족하기 위해 맞춤형 생산을 제공합니다.

문의 보내기

제품 설명

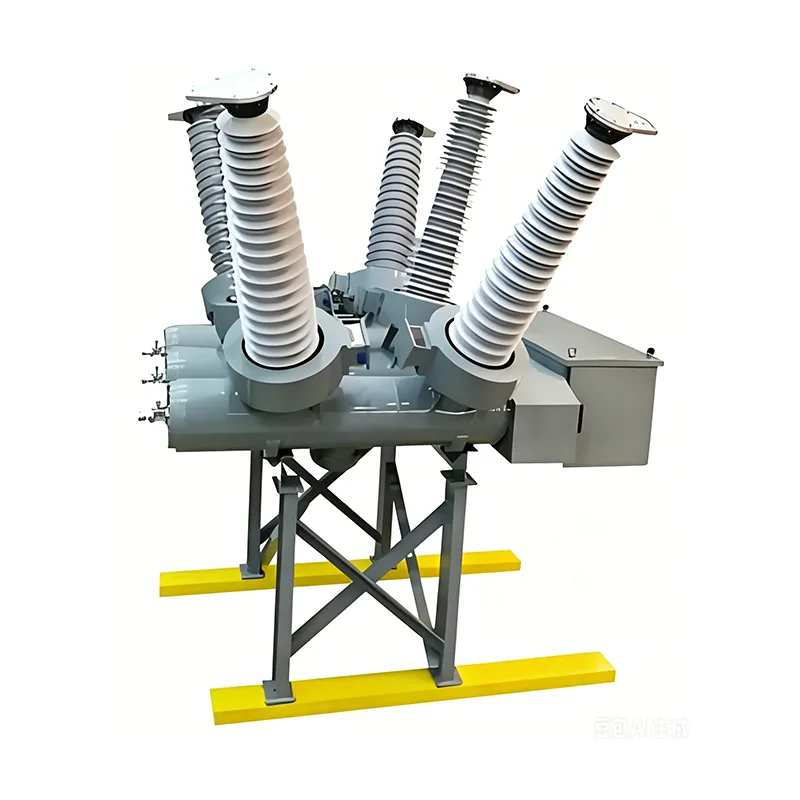

데드 탱크 SF₆ 가스 회로 차단기는 중압 및 고전압 송전 및 배전 애플리케이션을 위해 널리 채택되고 성숙된 핵심 고전압 회로 차단기로, 전력망의 안전하고 안정적인 작동을 보장하는 중요한 장비 역할을 합니다.

실외 송전 및 변전 프로젝트를 위한 주류 고전압 회로 차단기로서 정격 전압 범위 40.5kV~245kV, 단락 차단 전류 범위 25kA~63kA, 정격 전류 범위 1600A~4000A를 포괄합니다. 포괄적인 매개변수 범위는 지역 배전 네트워크에서 백본 전력망에 이르기까지 다양한 운영 요구 사항을 충족합니다.

IEC 및 ANSI 국제 표준에 따라 엄격하게 설계 및 제조된 이 고전압 회로 차단기는 절연 성능, 차단 용량 및 기계적 내구성을 포함한 핵심 지표에서 국제적으로 앞선 수준에 도달하여 전력망 건설 및 업그레이드 프로젝트에서 선호되는 솔루션입니다.

응용 시나리오

유연한 3상 및 단상 구성 옵션을 갖춘 이 제품은 주로 실외 변전소의 데드 탱크 설치용으로 설계되었습니다. 변전소의 규모, 레이아웃 및 그리드 계획에 완벽하게 적응하여 새로운 변전소 시운전 및 노후화된 변전소 개조를 포함한 다양한 시나리오의 요구 사항을 충족할 수 있습니다.

도시 배전망 확장, 산업 단지 전력 공급, 재생 에너지 발전소 그리드 연결, 지역 간 송전선 지원 프로젝트 등 다양한 송전 및 변전 프로젝트에 적합합니다. 변전소 배전 시스템에 없어서는 안될 고전압 회로 차단기로서 회로 폐쇄, 개방 및 오류 보호의 핵심 기능을 수행합니다.

탁월한 환경 적응성으로 혹독한 실외 기후 조건에서도 안정적인 작동을 유지하고 실외 그리드 시설에 대한 안정적인 회로 제어 및 장애 차단 기능을 제공하며 실외 고전압 배전 시스템의 핵심 지원 장비 역할을 합니다.

핵심 장점

뛰어난 맞춤화 유연성

특수한 현장 작동 조건(예: 높은 고도, 높은 습도 및 심한 부식성 환경) 및 기술 요구 사항(특수 전압 레벨 및 차단 매개변수 포함)에 맞춘 맞춤형 생산을 지원하여 다양한 프로젝트의 맞춤형 요구 사항을 정확하게 충족하고 회로 차단기와 엔지니어링 시나리오의 완벽한 일치를 달성합니다.

뛰어난 안전성 및 신뢰성

입증된 데드 탱크 구조 설계를 채택하고 SF₆ 가스를 고성능 절연 및 소호 매체로 사용하며 정밀 기계식 전송 시스템을 갖추고 있습니다. 이 설계는 회로 차단기의 장기간 문제 없는 작동을 보장하며, 기계적 수명이 길고 작동 안정성이 높기 때문에 작동 및 유지 관리(O&M) 비용이 크게 절감됩니다.

단순화된 선택 및 효율적인 설치

제품 포트폴리오는 전체 범위의 전압, 전류 및 차단 매개변수를 포괄하므로 복잡한 변환 없이 간단하고 직접적인 모델 선택이 가능합니다. 표준화된 현장 설치 절차와 매우 다양한 액세서리는 신속한 설치 및 시운전을 지원하여 프로젝트 건설 주기를 단축합니다.

비용 효율적인 전체 수명주기 운영

설치 면적이 작은 컴팩트한 구조로 옥외 설치 시 별도의 보호 시설이 필요하지 않습니다. SF₆ 가스 밀봉 시스템은 누출률이 매우 낮아 가스를 자주 재충전할 필요가 없습니다. 한편, 최적화된 유지 관리 절차는 고전압 회로 차단기의 전체 수명 주기 운영 비용을 더욱 줄여줍니다.

기술적인 하이라이트

자체 에너지와 퍼퍼형 원리를 결합한 혁신적인 이중 아크 담금질 설계를 채택하여 다양한 단락 전류 조건에 따라 작동 모드를 지능적으로 전환하여 다양한 오류 시나리오에서 빠르고 안정적인 중단을 보장합니다.

높은 단락 차단 전류 조건

자체 에너지 아크 담금질 기술이 활성화됩니다. 전기 아크에 의해 발생된 열은 팽창실에서 SF₆ 가스의 급속한 팽창을 유발하여 초고속 기류를 형성하여 아크를 즉시 소멸시킵니다. 강력한 차단 용량으로 고전류 오류를 효과적으로 격리하고 서지 손상으로부터 그리드 장비를 보호할 수 있습니다.

낮은 단락 차단 전류 조건

메커니즘은 퍼퍼형 작동으로 전환됩니다. 기계적 압축에 의해 압축실 내의 SF₆ 가스는 방향성 고압 제트를 형성하여 아크 루트를 정확하게 냉각시켜 안정적인 아크 소멸을 달성하고 아크 재점화를 방지하며 경부하 고장 조건에서 차단 신뢰성을 향상시킵니다.

이중 아크 소호 기술을 결합하면 회로 차단기에 더 넓은 차단 범위, 더 빠른 응답 및 우수한 아크 소호 성능이 부여됩니다. 전력망의 다양한 단락 오류를 안정적으로 처리하여 전력 시스템에 대한 포괄적인 안전 보호 기능을 제공합니다.

제품 매개변수

아니요	목	단위	매개변수
1	정격최대 전압	kV	40.5	72.5	145	170	245
2	정격최대 전류	A	1600~4000			3150~4000
3	정격 주파수	헤르츠	50/60
4	1min 상용주파 내전압	kV	140		185/230/275	360/395/460
5	번개 전류 내전압	kV	325		450/550/650	850/950/1050
6	첫 번째 개방 극 계수		1.5		1.55	1.5	1.3
7	정격 단락 차단 전류	카	25~40			40~63
8	정격 단락 기간	S	4		3
9	정격 역위상 차단 전류		10
10	정격케이블(라인) 충전차단 현재의		10		50	125
11	정격 피크값 내전류	카	100		80	125
12	정격투입전류(피크)	카	100		80	125
13	연면 거리	mm/kV	25~31
14	작동 순서		O-0.3s-CO-180s-CO
15	부분방전		10pC
16	휴식 시간	ms	≤60
17	영업시간	ms	≤30
18	폐관시간	ms	≤100
19	SF6가스 누출률(연간)		1% 이하
20	정격SF6가스압력(20℃게이지) 압력)	Mpa	0.5,0.4		0.5	0.6
21	경보/차단압력(20℃게이지) 압력)	Mpa	0.45/0.4 0.35/0.33		0.45/0.40	0.55/0.50
22	SF6 연간 가스 누출률	%	≤0.5
23	가스 수분 함량	Ppm(v)	≤150
24	기계적 수명	타임스	6000
25	히터 전압		AC220
26	제어 회로의 전압	DC	DC110,DC220,DC230
27	에너지 저장 모터의 전압	V	DC220/DC110(AC220)/DC230
28	적용규격		GB/T1984,IEC 62271-100
