기사 요약: A 변압기 퓨즈비정상적인 전류 조건이 발생할 때 전력 시스템에서 변압기를 분리하도록 설계된 작지만 중요한 보호 장치입니다. 적절하게 선택된 퓨즈는 단락 에너지를 제한하고, 열 및 기계적 스트레스를 줄이고, 심각한 결함으로 인한 손상을 방지하고, 주변 배전 네트워크의 안정성을 유지하는 데 도움이 됩니다. 이 기사에서는 변압기 퓨즈의 작동 방식, 사용 위치, 올바른 유형을 선택하는 방법, 엔지니어가 안정적인 변압기 보호 시스템을 설계할 때 고려해야 할 실제 요소에 대해 설명합니다.
A 변압기 퓨즈전류가 안전한 작동 조건 이상으로 상승할 때 변압기를 분리하는 데 사용되는 전기 보호 부품입니다. 일반적으로 배전 변압기, 전압 변압기, 유침 변압기, 건식 변압기 및 관련 고압 장비의 1차 또는 고전압 측에 설치됩니다.
기본 원리는 간단합니다. 퓨즈에는 과도한 전류에 반응하도록 특별히 설계된 가용성 요소가 포함되어 있습니다. 전류와 그에 따른 발열이 부품의 설계된 작동 특성을 초과하면 부품이 녹아 전기 회로가 중단됩니다. 퓨즈 구성에 따라 아크 소멸 매체와 전류 제한 구조는 전기 아크를 소멸하고 중단 중에 방출되는 에너지를 제어하는 데 도움이 됩니다.
이 간단한 작동 원리는 중요한 이점을 제공합니다. 변압기 퓨즈는 기본 보호 기능을 수행하기 위해 복잡한 제어 회로가 필요하지 않습니다. 올바르게 지정하면 정상적인 변압기 작동 중에 안정성을 유지하면서 심각한 오류에 신속하게 대응할 수 있습니다.
배전망의 경우 변압기 결함이 하나 이상의 장비에 영향을 미칠 수 있기 때문에 이는 중요합니다. 심각한 내부 결함으로 인해 권선, 절연체, 부싱, 케이블 또는 개폐 장치가 손상될 수 있으며 동일한 네트워크에 연결된 다른 부하에 대한 확장된 중단이 발생할 수 있습니다.
결과적으로 변압기 퓨즈는 일반적으로 절연된 구성 요소가 아닌 광범위한 보호 전략의 일부로 간주됩니다. 설치에 따라 부하 스위치, 회로 차단기, 서지 어레스터, 계전기 및 2차측 보호 장치와 함께 작동할 수 있습니다.
변압기 퓨즈의 작동은 여러 단계로 이해할 수 있습니다.
고전압 전류 제한 설계의 경우 중단 프로세스가 매우 빠르게 발생할 수 있습니다. 목적은 단순히 회로를 개방하는 것이 아니라 보호 변압기에 도달하는 오류 에너지의 양을 줄이는 것입니다.
이는 높은 크기의 단락에 특히 중요합니다. 적절한 보호가 없으면 결과 전류로 인해 변압기 권선에 강렬한 전자기력과 열 응력이 발생할 수 있습니다. 신속한 중단은 이러한 스트레스를 줄이고 상대적으로 국지적인 결함이 광범위한 장비 손상으로 발전하는 것을 방지하는 데 도움이 됩니다.
변압기 퓨즈는 여러 가지 비정상적인 작동 조건을 해결할 수 있지만 정확한 보호 기능은 구성, 정격, 설치 위치 및 기타 보호 장치와의 조정에 따라 다릅니다.
단락은 일반 변압기 부하 전류보다 몇 배 더 큰 전류를 생성할 수 있습니다. 적절한 고전압 전류 제한 퓨즈는 과도한 열적, 기계적 손상을 일으키기 전에 이러한 오류 전류를 차단하도록 설계되었습니다.
연속적이거나 반복적인 과부하는 변압기 온도를 높이고 절연체 노화를 가속화할 수 있습니다. 특정 변압기 퓨즈 설계는 정의된 시간-전류 특성에 따라 과부하 보호 기능을 제공하여 비정상적인 과부하가 지속될 때 회로를 분리하는 동안 일시적인 작동 조건을 허용합니다.
권선 결함, 절연 파괴 및 기타 내부 문제로 인해 위험한 전류 조건이 발생할 수 있습니다. 1차 퓨즈 보호는 결함이 있는 변압기를 배전망에서 분리하고 결함의 결과를 제한할 수 있습니다.
변압기를 보호하면 업스트림 및 인접 장비를 보호하는 데에도 도움이 됩니다. 올바르게 조정된 퓨즈는 네트워크의 정상 부분을 불필요하게 연결 해제하지 않고도 고장난 변압기를 격리할 수 있습니다.
그러나 퓨즈 보호를 다른 모든 보호 장치의 보편적인 대체물로 간주해서는 안 됩니다. 변압기 보호 요구 사항은 변압기 용량, 전압 수준, 접지 배열, 네트워크 오류 수준 및 해당 전기 표준에 따라 다릅니다.
변압기마다 다른 퓨즈 특성이 필요합니다. 전압과 전류가 변압기 정격과 유사하다는 이유만으로 퓨즈를 선택하면 보호 성능이 저하되거나 작동에 방해가 될 수 있습니다.
| 퓨즈 유형 | 일반적인 응용 | 주요 보호 기능 | 일반적인 고려 사항 |
|---|---|---|---|
| PT 보호 퓨즈 | 전압 변압기 및 계량 시스템 | 1차 단락 보호 | 낮은 작동 전류 및 정밀한 보호 특성 |
| 전류 제한 변압기 퓨즈 | 중압 전력 변압기 및 개폐 장치 | 단락 및 선택된 과부하 보호 | 차단 용량 및 전류 제한 성능 |
| 기름에 잠긴 변압기 퓨즈 | 오일 충전 배전 변압기 | 단락 및 과부하 보호 | 오일적합성, 씰링, 온도, 설치 구조 |
| 과부하 보호 퓨즈 | 부하가 변동하는 유침 변압기 | 열 관련 과부하 보호 | 시간-전류 특성 및 변압기 열 동작 |
예를 들어, 고전압 전류 제한 퓨즈는 중전압 개폐 장치, 링 주 장치 및 조립식 변전소에 사용될 수 있습니다. 퓨즈는 절연, 온도, 압력, 밀봉 및 재료 호환성이 모두 장기적인 성능에 영향을 미치는 환경에서 작동하므로 오일 침지형 애플리케이션에는 추가 고려 사항이 필요합니다.
올바른 선택은 변압기 보호에 있어 가장 중요한 요소 중 하나입니다. 퓨즈는 정상 작동 조건에서 안정적인 상태를 유지하는 동시에 비정상적인 전류에 신속하게 반응해야 합니다.
엔지니어는 변압기 퓨즈를 지정하기 전에 다음 매개변수를 평가해야 합니다.
일반적인 실수는 변압기 정격 전류만을 기준으로 퓨즈를 선택하는 것입니다. 실제 보호 문제는 퓨즈가 허용 가능한 임시 이벤트와 중단이 필요한 지속 또는 심각한 오류를 구별해야 하기 때문에 더 복잡합니다.
변압기에 전원을 공급하면 일시적인 자화 돌입 전류가 발생할 수 있습니다. 이 전류는 반드시 결함은 아니지만 그 크기는 변압기의 정상 작동 전류보다 상당히 높을 수 있습니다.
돌입 동작을 고려하지 않고 퓨즈를 선택하면 변압기에 전원이 공급되는 동안 퓨즈가 작동할 수 있습니다. 이러한 불필요한 작동으로 인해 불필요한 정전이 발생하고 유지 관리 작업이 증가하며 보호 시스템의 신뢰성이 낮아질 수 있습니다.
따라서 퓨즈의 시간-전류 곡선은 변압기의 예상 에너지 공급 특성과 비교하여 평가되어야 합니다.
잘 설계된 보호 시스템은 실용적인 균형을 추구합니다.
변압기 구성, 코어 설계, 용량, 시스템 임피던스 및 스위칭 조건이 다르기 때문에 퓨즈 선택은 일반적인 경험 법칙이 아닌 실제 장비 데이터를 기반으로 해야 합니다.
변압기 퓨즈는 변압기 설계 및 보호 아키텍처에 따라 다양한 위치에 설치할 수 있습니다.
중전압 배전 시스템에서는 전류 제한 퓨즈가 고전압 배전반 내부에 설치될 수 있습니다. 로드 스위치 또는 진공 접촉기와 조정하여 컴팩트한 변압기 보호 장치를 만들 수 있습니다.
특정 유침 변압기의 경우 퓨즈를 변압기 탱크 내부에 설치할 수 있습니다. 따라서 퓨즈는 절연유 및 예상되는 열 및 압력 조건과 호환되도록 설계해야 합니다.
일부 변압기 보호 장치는 고전압 연결부 또는 부싱 구조 주위에 위치한 퓨즈를 사용합니다. 기계적 치수, 전기적 여유 공간 및 환경 조건을 신중하게 고려해야 합니다.
전압 변압기는 전력 변압기와 전기적 특성이 다르며 일반적으로 훨씬 낮은 전류에서 작동합니다. 따라서 적절한 1차 보호를 제공하기 위해 특수한 고전압 전류 제한 퓨즈가 사용됩니다.
다음 개요는 엔지니어가 예비 장비 선택 중에 다양한 변압기 퓨즈 설계의 일반적인 역할을 식별하는 데 도움이 될 수 있습니다.
| 선택 요소 | 중요한 이유 | 무시할 경우 잠재적인 문제 |
|---|---|---|
| 전압 정격 | 적절한 절연 및 차단 성능 보장 | 안전하지 않거나 신뢰할 수 없는 중단 |
| 현재 등급 | 일반 변압기 부하 전류 허용 | 방해가 되는 작동 또는 부적절한 보호 |
| 차단 용량 | 퓨즈가 예상되는 오류 전류를 안전하게 차단할 수 있는지 여부를 결정합니다. | 심각한 중단 실패 위험 |
| 시간-현재 곡선 | 과부하 및 결함 조건에 대한 응답 제어 | 조정 불량 또는 불필요한 중단 |
| 유입 허용 오차 | 변압기에 전원을 공급하는 동안 작동을 방지합니다. | 반복되는 귀찮은 퓨즈 작동 |
| 환경 호환성 | 실제 현장 조건에서 안정적인 운영 지원 | 노화가 가속화되거나 작동이 불안정해짐 |
적절하게 선택된 퓨즈는 안정적인 변압기 보호의 일부일뿐입니다. 설치 품질, 시스템 조정, 검사 및 교체 절차도 전반적인 결과에 영향을 미칩니다.
물리적 크기를 맞추는 것만으로 고장난 퓨즈를 교체하지 마십시오. 전기 정격, 구조, 작동 특성 및 애플리케이션 요구 사항도 일치해야 합니다.
실외 변전소는 장비를 습기, 먼지, 온도 변화 및 기타 환경적 스트레스에 노출시킬 수 있습니다. 실내 설치에는 환기, 인클로저 설계 및 공간 확보와 관련된 요구 사항이 다를 수 있습니다.
변압기 1차 보호는 2차 퓨즈, 회로 차단기, 피더 보호 및 업스트림 보호와 함께 고려해야 합니다. 잘못된 조정으로 인해 건강한 피더 또는 전체 변전소 섹션이 불필요하게 트립될 수 있습니다.
느슨하거나 잘못 설치된 전기 연결은 비정상적인 발열과 불필요한 손실을 초래할 수 있습니다. 유지 관리 중에 기술자는 제조업체의 설치 요구 사항과 해당 전기 안전 절차를 따라야 합니다.
끊어진 변압기 퓨즈를 단순히 교체가 필요한 부품으로 자동 처리해서는 안 됩니다. 근본적인 원인은 변압기 결함, 케이블 결함, 과부하, 절연 문제 또는 기타 비정상적인 상태일 수 있습니다.
초기 이벤트를 조사하지 않고 퓨즈를 교체하면 위험한 반복 오류 시나리오가 발생할 수 있습니다.
Huixing Zhongdian (Beijing) Electric Co., Ltd.중전압 및 고전압 전력 애플리케이션을 위한 변압기 퓨즈 솔루션을 제공합니다. 제품군에는 전압 변압기 보호, 전력 변압기 보호, 유침 변압기 애플리케이션 및 과부하 보호를 포함하여 다양한 변압기 보호 요구 사항을 위한 특수 퓨즈 설계가 포함됩니다.
회사의 제품 정보에 따르면 변압기 퓨즈 제품군은 실내 스위치기어, 링 메인 장치, 조립식 변전소, 변압기 탱크, 고전압 부싱 및 계측 관련 장비용 제품 설계를 통해 저전압 배전 장비부터 중압 및 고전압 시스템까지의 응용 분야를 포괄합니다.

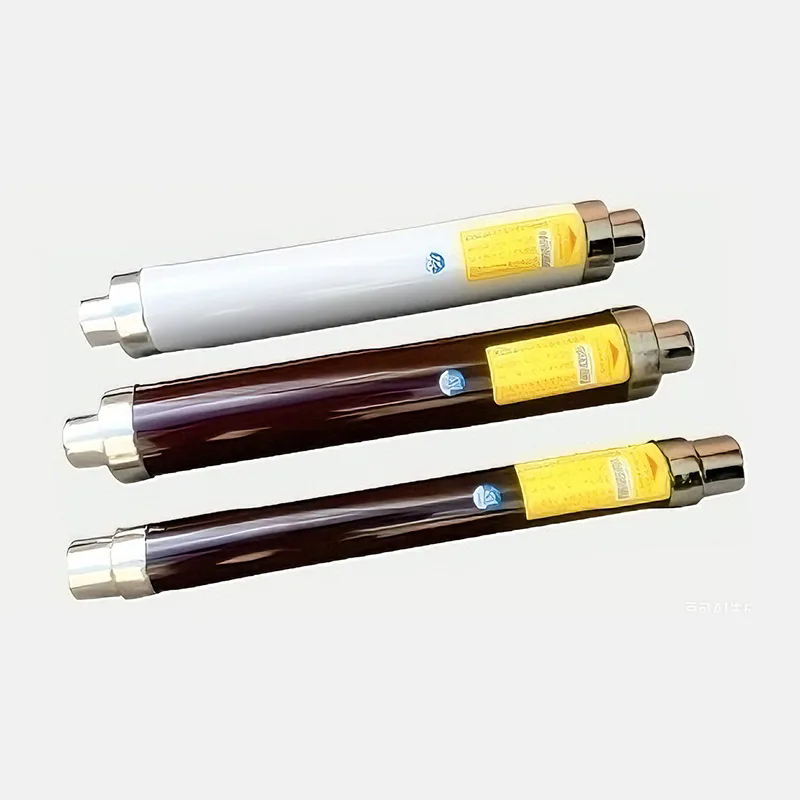

제품 선택에는 전압 변압기, 전력 변압기 및 유침 변압기용 고전압 전류 제한 퓨즈가 포함됩니다. 특정 설계는 40.5kV에 도달하는 시스템용으로 고안된 반면, 사용 가능한 전류 정격은 특정 퓨즈 제품군 및 애플리케이션에 따라 다릅니다.
엔지니어 및 조달 팀의 경우 이 광범위한 제품 범위는 프로젝트에 여러 변압기 구성에 걸쳐 서로 다른 퓨즈 특성이 필요할 때 유용할 수 있습니다.
다음을 포함하여 각 프로젝트에 대해 중요한 선택 요소를 확인해야 합니다.
맞춤형 변압기 보호 프로젝트의 경우 전체 전기 및 환경 요구 사항을 제조업체에 전달하는 것이 필수적입니다. 이를 통해 공급자는 공칭 전류 값에만 의존하기보다는 적절한 퓨즈 구성을 권장할 수 있는 충분한 정보를 얻을 수 있습니다.
주요 목적은 오류로 인해 과도한 전류가 발생하거나 퓨즈 설계에 따라 과부하가 퓨즈의 작동 특성에 도달할 때 변압기를 분리하는 것입니다. 이는 변압기 손상을 제한하고 오류가 더 넓은 전기 네트워크에 계속 영향을 미치는 것을 방지하는 데 도움이 됩니다.
일부 변압기 퓨즈 설계는 과부하 및 단락 보호를 모두 제공하는 반면 다른 설계는 특정 오류 조건에 최적화되어 있습니다. 실제 보호 기능은 퓨즈 유형, 시간-전류 특성, 변압기 애플리케이션 및 시스템 설계에 따라 다릅니다.
차단 용량은 퓨즈가 특정 조건에서 안전하게 차단하도록 설계된 사고 전류 수준을 나타냅니다. 설치 지점의 예상 오류 전류가 퓨즈의 차단 용량을 초과하는 경우 보호 시스템이 의도한 대로 작동하지 않을 수 있습니다.
변압기에 전원을 공급하면 자화 돌입 전류가 생성될 수 있습니다. 선택한 퓨즈가 적절한 돌입 내성을 갖지 않거나 시간-전류 특성이 부적합한 경우 정상 통전 중에 작동할 수 있습니다.
예. 특수 퓨즈 설계는 유침 변압기 내부 또는 주변에 설치할 수 있습니다. 이러한 제품은 절연유와 호환되어야 하며 예상되는 온도, 압력, 전기 및 기계적 조건에 적합해야 합니다.
교체는 물리적인 외관보다는 원래 장비 사양과 실제 보호 요구 사항을 기반으로 해야 합니다. 전압정격, 전류정격, 차단용량, 퓨즈 특성, 설치방법, 조화 등을 모두 확인해야 합니다.
아니요. 퓨즈는 가용성 요소를 녹여 전류를 차단하며 일반적으로 작동 후 교체가 필요합니다. 회로 차단기는 스위칭 메커니즘을 사용하며 일반적으로 검사 및 제조업체의 요구 사항에 따라 오류 발생 후 재설정될 수 있습니다. 두 장치는 조정된 보호 시스템에서 함께 사용할 수 있습니다.
유용한 정보에는 변압기 용량, 1차 전압, 2차 전압, 정격 전류, 시스템 주파수, 설치 위치, 변압기 유형, 사용 가능한 고장 전류, 필요한 보호 기능, 기존 개폐 장치 및 적용 가능한 표준이 포함됩니다.
아니요. Transformer 애플리케이션은 크게 다릅니다. 변압기용 퓨즈는 대용량 배전 변압기용으로 설계된 퓨즈와 전기적 특성이 매우 다를 수 있습니다. 신뢰할 수 있는 보호를 위해서는 적절한 매칭이 필수적입니다.
조정은 가능한 경우 오류에 가장 가까운 보호 장치가 먼저 작동하도록 하는 데 도움이 됩니다. 이를 통해 불필요한 정전을 줄이고 전기 시스템의 정상적인 부분에 전원이 공급되도록 할 수 있습니다.
변압기 퓨즈는 전기 보호에 중요한 역할을 하는 비교적 소형 구성 요소입니다. 그 가치는 비정상적인 전류 조건에 대응하고, 결함이 있는 변압기를 격리하고, 전류 제한 애플리케이션에서 보호 장비에 도달하는 에너지를 줄이는 능력에서 비롯됩니다.
그러나 안정적인 보호는 올바른 공칭 전류를 가진 퓨즈를 선택하는 것 이상에 달려 있습니다. 전압 정격, 차단 용량, 시간-전류 특성, 변압기 돌입, 고장 수준, 설치 환경, 변압기 구성 및 기타 보호 장치와의 조화를 모두 고려해야 합니다.
중압 및 고전압 변압기 프로젝트의 경우 설계 단계에서 올바른 퓨즈를 선택하면 불필요한 작동의 위험을 줄이고 오류 격리를 개선하며 보다 안정적인 전력 분배를 지원할 수 있습니다.
특정 전압, 전류, 변압기 유형 또는 설치 환경에 맞는 변압기 퓨즈를 찾고 계십니까? Huixing Zhongdian (Beijing) Electric Co., Ltd.다양한 배전 애플리케이션을 위한 변압기 퓨즈 솔루션을 제공할 수 있습니다.문의하기귀하의 애플리케이션에 적합한 보호 솔루션을 논의하려면 변압기 사양 및 프로젝트 요구 사항을 참조하십시오.
-
