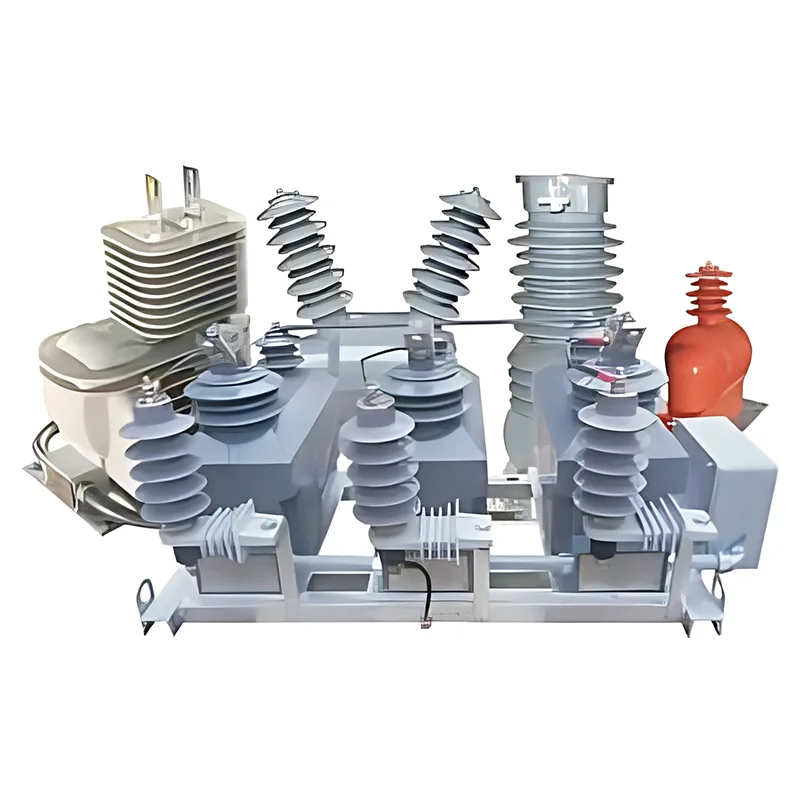

후이싱제공하다메드ium 전압 계기용 변압기10~17.5kV 배전 시스템용으로 정확한 에너지 계측, 실시간 모니터링, 변전소 및 실외 전기 설비에 대한 신뢰할 수 있는 보호 계전기를 지원합니다.
기사 요약:중전압 계기용 변압기는 현대 배전 네트워크의 필수 구성 요소입니다. 높은 전류 및 전압 값을 표준화된 신호로 변환함으로써 계측기, 모니터링 시스템 및 보호 계전기가 안전하고 정확하게 작동할 수 있습니다. 이 가이드에서는 변류기(CT), 전압 변압기(VT), 주요 응용 분야, 중요한 기술 사양 및 선택 고려 사항에 대해 설명합니다. 또한 통합 설계, 실외 적응성, 과부하 성능 및 표준 준수의 이점을 살펴봅니다. 엔지니어, 전기 계약자 및 조달 전문가의 경우 이러한 요소를 이해하면 안정적이고 효율적이며 공간을 고려한 배전 시스템에 적합한 계측기 변압기를 식별하는 데 도움이 됩니다.
중전압 계기용 변압기는 높은 1차 전류 또는 전압을 표준화된 2차 값으로 낮추도록 설계된 전기 측정 장치입니다. 이는 중전압 전력 회로와 저전압 측정, 제어 및 보호 장비 사이에 실용적인 인터페이스를 생성합니다.
서로 다른 전압 레벨의 회로 간에 전기 에너지를 전달하는 전력 변압기와 달리 계측기 변압기는 주로 전기 측정 및 신호 절연을 제공합니다. 성능은 계량 시스템의 정확성과 보호 장치의 신뢰성에 직접적인 영향을 미칩니다.
배전에는 두 가지 주요 유형이 사용됩니다.
중전압 네트워크에서 이러한 장치는 일반적으로 변전소, 스위치기어 어셈블리, 배전소 및 실외 전기 설비에 설치됩니다. 정격 및 절연 시스템은 해당 장비의 작동 조건과 일치해야 합니다.
계기용 변압기는 전자기 유도를 사용하여 1차 전기량을 2차 신호로 재생합니다. 이 신호는 지정된 정확도 범위 및 작동 조건 내에서 원래 값에 비례하도록 설계되었습니다.
변류기는 1차 회로를 통해 흐르는 전류에 따라 감소된 2차 전류를 생성합니다. 예를 들어, 100/5 A CT의 공칭 변환 비율은 20:1입니다. 지정된 작동 조건에서 100A의 1차 전류는 약 5A의 2차 전류에 해당합니다.
변류기는 에너지 계량, 부하 모니터링 및 오류 전류 감지에 사용됩니다. 정확도와 보호 특성은 연결된 장비와 예상 전류 범위에 적합해야 합니다.
전압 변압기는 1차 전압을 측정 및 제어 장비에 적합한 더 낮은 2차 전압으로 낮춥니다. 변환 비율은 시스템 전압, 변압기의 정격 1차 및 2차 전압, 의도된 애플리케이션에 따라 달라집니다.
조정된 어셈블리에 전류 및 전압 측정을 결합하면 전기 레이아웃을 단순화할 수 있습니다. Huixing은 적합한 배전 설치를 위해 3개의 전류 변압기와 3개의 전압 변압기(3CT+3PT)를 하나의 소형 장치로 결합한 통합 구성을 제공합니다.
관련 전기 장비에 대한 추가 정보를 보려면 Huixing's를 탐색하십시오.가스 절연 개폐 장치 솔루션.
중전압 계기용 변압기는 배전망 전반에 걸쳐 측정, 모니터링 및 보호 기능을 지원합니다. 적절한 구성을 선택하면 전기 엔지니어가 안전이나 측정 성능을 저하시키지 않고 프로젝트 요구 사항을 충족하는 데 도움이 됩니다.
실외 변전소에서 계기용 변압기는 에너지 계량기, 모니터링 시스템 및 보호 계전기에 측정 신호를 공급합니다. 정확한 전류 및 전압 데이터는 전기 요금 청구, 부하 평가 및 운영 의사 결정을 지원합니다.
계측기 변압기는 배전선, 전력 변압기, 커패시터 뱅크 및 개폐 장치와 관련된 보호 체계에 전기 신호를 제공합니다. 비정상적인 작동 조건에서 이러한 신호는 릴레이가 오류를 식별하고 적절한 보호 조치를 시작하는 데 도움이 됩니다.
소형 배전소와 조립식 변전소에서는 공간이 제한되는 경우가 많습니다. 통합 변압기 어셈블리는 별도로 설치되는 구성 요소 수를 줄이고, 장비 배열을 단순화하며, 엔지니어가 사용 가능한 인클로저 공간을 보다 효율적으로 사용할 수 있도록 도와줍니다.
실외 배전 장비는 신뢰할 수 있는 절연 및 측정 성능을 유지하면서 환경 노출을 견뎌야 합니다. 적절하게 설계된 계기용 변압기는 기둥 장착형 스위치, 링 메인 장치 및 기타 호환 가능한 실외 장비와 통합될 수 있습니다.
기술 사양에 따라 계기용 변압기가 특정 전기 설치에 적합한지 여부가 결정됩니다. 구매자는 공칭 전압에만 의존하기보다는 전체 정격 구성을 평가해야 합니다.
| 매개변수 | 후이싱 제품 정보 | 중요한 이유 |
|---|---|---|
| 적용 전압 범위 | 10~17.5kV 시스템 | 의도된 고압 적용 범위를 설정합니다. |
| 통합 구성 | 3CT+3PT | 전류 변압기 3개와 전압 변압기 3개를 하나의 어셈블리에 결합합니다. |
| 절연 수준 | 17.5/38/95kV | 지정된 절연 등급을 나타냅니다. 적용 가능한 테스트 정의 및 등급 요구 사항을 확인합니다. |
| 전류 과부하 용량 | 120% 연속 전류; 지정된 대로 최대 8시간 동안 130%~150% | 명시된 작동 조건 내에서 다양한 부하에 대한 적합성을 평가하는 데 도움이 됩니다. |
| 기기 보안 요소 | FS=5 | 지정된 조건에서 연결된 측정 장비의 보호와 관련됩니다. |
| 2차 권선 전압 | 제품 설명에 명시된 대로 3kVef | 제조업체의 기술 문서 및 의도된 응용 프로그램에 대한 확인이 필요합니다. |
| 적용 가능한 표준 | IEC 60044-1, ANSI C57.13, IEC 61869-1 및 IEC 61869-4는 제품 페이지에 참조되어 있습니다. | 측정 성능, 절연, 테스트 및 애플리케이션 요구 사항 평가를 지원합니다. |
참고: 이 표에는 제품 페이지에 게시된 정보가 요약되어 있습니다. 구매하기 전에 정확한 모델별 등급, 적용 가능한 표준 및 에디션, 테스트 조건, 계약 사양을 제조업체에 확인하세요. 값이 모든 구성에 동일하게 적용된다고 가정하면 안 됩니다.
정확도 등급은 지정된 조건에서 허용되는 측정 오류를 정의합니다. 일반적으로 VA(볼트암페어)로 표시되는 정격 출력은 지정된 성능 요구 사항을 충족하면서 지원하도록 설계된 변압기의 부담을 나타냅니다.
계측 애플리케이션의 경우 엔지니어는 필요한 측정 정확도와 연결된 계측기 부담을 평가해야 합니다. 보호 애플리케이션에는 계전기 요구 사항, 오류 전류 조건 및 변압기의 지정된 보호 성능에 대한 별도의 평가가 필요합니다.
절연 성능은 시스템의 최대 전압 및 필요한 내력 수준과 일치해야 합니다. 또한 Huixing의 제품 정보에는 1초 동안 정격 전류의 80배에 달하는 단시간 열 전류와 명시된 열 전류 기준의 2.5배에 달하는 동적 전류가 명시되어 있습니다. 이는 중요한 등급이므로 엔지니어링 승인 전에 제조업체의 기술 문서에서 정확한 해석 및 적용 가능성을 확인해야 합니다.
통합된 고압 계기용 변압기는 설치 효율성을 높이고 장비 레이아웃을 단순화하는 데 도움이 될 수 있습니다. 실제 이점은 선택한 모델, 스위치기어 배열, 환경 조건 및 프로젝트 사양에 따라 다릅니다.
하나의 어셈블리에 전류 및 전압 변압기를 결합하면 별도의 구성 요소에 필요한 공간을 줄일 수 있습니다. 이는 소형 변전소, 박스형 배전소 및 패널 공간이 제한된 설치에 특히 유용합니다.
후이싱 제품 설명에서는 주물 수지 단열재와 실외 적합성을 주요 특징으로 식별합니다. 통합 구성은 호환 가능한 설치를 위해 CPE 유형 실외 벽 부싱을 사용하는 것으로 설명되어 있습니다. 프로젝트 팀은 장치를 지정하기 전에 필요한 환경 등급, 장착 배열, 오염 조건 및 날씨 노출을 확인해야 합니다.
조화롭게 조립하면 구성 요소 위치 지정 및 보조 배선이 단순화될 수 있습니다. 사전 구성된 장비를 사용하면 일부 현장 조립 작업을 줄일 수 있지만 설치에는 여전히 자격을 갖춘 인력, 올바른 터미널 연결 및 승인된 도면에 대한 확인이 필요합니다.
적절하게 지정된 계측기 변압기는 미터, 모니터링 장치 및 보호 계전기에 필요한 입력 신호를 제공합니다. 완전한 측정 및 보호 체인이 올바르게 설계된 경우 이들 성능은 신뢰할 수 있는 운영 결정을 지원합니다.
중전압 계기용 변압기를 선택하려면 전기 설계, 장비 통합, 안전 요구 사항 및 조달 계획 간의 조정이 필요합니다. 상세한 사양은 변압기와 연결된 시스템 간의 불일치를 방지하는 데 도움이 됩니다.
경험이 풍부한 사람과 함께 일하기고압 계기용 변압기 제조업체구매자가 생산 전에 기술 요구 사항을 명확히 하는 데 도움이 될 수 있습니다. 맞춤형 설치의 경우 견적을 요청할 때 단선 다이어그램, 시스템 등급, 애플리케이션 설명 및 필요한 인터페이스 치수를 제공하십시오.
측정 정확도와 전기 안전을 유지하려면 올바른 설치가 필수적입니다. 계기용 변압기는 승인된 도면, 장비 지침, 해당 전기 코드 및 현장별 안전 절차에 따라 설치해야 합니다.
중요한 안전 예방조치:전류가 흐르는 변류기의 2차 권선을 절대로 개방하지 마십시오. 위험한 전압이 발생할 수 있습니다. 변압기 2차 회로도 단락으로부터 보호되어야 하며 2차 접지 및 보호는 승인된 설계를 따라야 합니다.
유지보수 간격은 제조업체의 권장 사항, 현장 작동 조건 및 해당 규정을 따라야 합니다. 일반적인 검사에는 절연체 손상, 오염, 느슨한 연결, 부식, 과열 및 습기 침투 증거에 대한 검사가 포함될 수 있습니다.
실외 설치의 경우 검사 및 청소 일정을 계획할 때 환경 노출 및 오염 수준을 고려해야 합니다. 비정상적인 판독값이나 눈에 보이는 결함은 장비를 서비스에 반환하기 전에 자격을 갖춘 전기 기술자가 평가해야 합니다.
주요 목적은 측정, 에너지 계측, 모니터링 및 보호 계전기를 위해 높은 1차 전류 및 전압을 더 낮은 2차 신호로 변환하는 것입니다. 이를 통해 저전압 계측기 및 보호 시스템이 중전압 네트워크를 모니터링하는 데 필요한 전기 정보를 얻을 수 있습니다.
변류기는 1차 전류를 비례적인 2차 전류로 감소시키는 반면, 전압 변압기는 1차 전압을 비례적인 2차 전압으로 감소시킵니다. 둘 다 측정 및 보호를 지원하지만 정격, 연결 배열 및 안전 요구 사항이 다릅니다.
후이싱은 10~17.5kV 배전 시스템용 중전압 계기용 변압기에 대해 설명합니다. 구매자는 프로젝트에 대한 정확한 모델, 최대 시스템 전압, 절연 수준, 변환 비율 및 적용 가능한 기술 사양을 확인해야 합니다.
예, 실외용으로 특별히 설계되고 등급이 지정된 모델은 적합한 실외 배포 용도에 설치할 수 있습니다. 구매 전 환경 적합성, 단열 설계, 장착 요구 사항, 설치 장소와의 적합성을 확인하세요.
통합 3CT+3PT 어셈블리는 전류 변압기 3개와 전압 변압기 3개를 하나의 장치에 결합합니다. 소형 변전소 및 기타 호환 가능한 배전 설치에서 공간을 절약하고 장비 배치를 단순화할 수 있습니다. 구성은 프로젝트의 전기 다이어그램 및 계량 요구 사항과 비교하여 확인되어야 합니다.
모델별 데이터시트, 승인된 기술 도면, 변환 비율, 정확도 등급, 정격 출력, 절연 등급, 해당 표준 및 관련 테스트 문서를 요청하세요. 맞춤형 프로젝트의 경우 주문을 승인하기 전에 설치 인터페이스와 필요한 보조 연결을 확인하세요.
중전압 계기용 변압기는 현대 배전 네트워크의 정확한 측정, 효과적인 보호 및 신뢰할 수 있는 작동에 필수적입니다. 적합성은 올바른 변환 비율, 정확도 요구 사항, 절연 성능, 내결함성 및 전체 전기 설치와의 호환성에 따라 달라집니다. 통합 설계는 공간과 설치 효율성이 중요한 경우 추가적인 이점을 제공할 수 있습니다.
후이싱은 계량, 모니터링 및 보호 요구 사항을 포함하여 10~17.5kV 배전 애플리케이션을 위한 중전압 계측기 변압기 솔루션을 제공합니다. 변전소 업그레이드를 계획하거나, 소형 배전 시스템을 개발하거나, 실외 전기 프로젝트를 위한 장비를 소싱하려는 경우 기술 요구 사항을 주의 깊게 검토하고저희에게 연락주세요제품 사양, 구성 옵션 및 프로젝트에 적합한 견적을 논의합니다.
