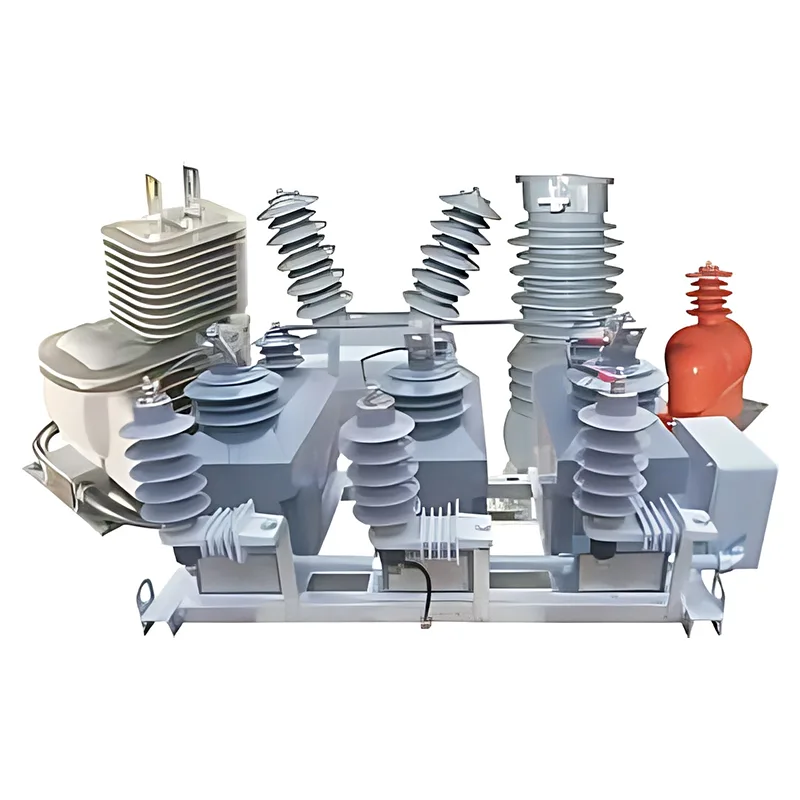

중전압 계기용 변압기

중전압 계기용 변압기는 10~17.5kV 배전 시스템용 코어 감지 및 측정 장치입니다. 이는 에너지 계량, 시스템 모니터링 및 보호 계전기를 위해 고전류 및 전압을 표준 저레벨 신호로 정확하게 강압합니다. 고전압 전력 회로와 저전압 제어 시스템 간의 중요한 연결 역할을 하는 이 제품은 국제 표준을 준수하고 안전하고 효율적이며 안정적인 전력망 운영을 위한 견고한 데이터 지원을 제공합니다.

주요 현장 애플리케이션

실외 변전소의 계측 및 보호 회로

10~17.5kV 실외 변전소의 계측 및 보호 루프에 설치되어 전류 및 전압 신호를 동기식으로 수집하여 고정밀 에너지 계측 요구 사항을 충족합니다. IEC 60044-1 및 ANSI C57.13을 완벽하게 준수하여 전력 요금 청구 및 그리드 운영 관리를 위한 매우 정확하고 안정적인 데이터 수집을 달성합니다.

배전선 및 장비 보호 회로

중압 배전선로 보호회로, 전력변압기, 콘덴서 뱅크에 적용되는 이 변압기는 1초 동안 정격 단시간 열전류 80In, 정격 동적 전류 2.5×80In을 견딥니다. 이는 오류 신호를 신속하게 포착하여 전력 장비의 과부하 및 단락 보호를 지원합니다.

실외 전기 장비용 액세서리

실외 폴 마운트 스위치, 링 메인 유닛 및 기타 실외 전력 장비에 적합한 통합 구성 요소로 맞춤화되었으며 CPE 유형 실외 벽 부싱이 장착되어 있습니다. 이러한 구조로 인해 별도의 보호하우징이나 보조구조 없이 안정적인 실외 운용이 가능합니다.

공간이 제한된 소형 배전 설치

공간이 제한된 소형 배전소 및 박스형 변전소에 이상적인 이 통합 주조형 변압기는 3CT와 3PT를 단일 장치로 결합하여 설치 공간을 크게 줄입니다. 600V 단자 절연 수준으로 조밀하게 배열된 전력 장비 레이아웃에 완벽하게 맞습니다.

강력한 기술적 이점

중전압 계기용 변압기는 5가지 뛰어난 기술적 강점을 갖추고 있어 현대 중전압 배전 네트워크에 이상적인 제품입니다.

통합 설계로 공간 절약 및 비용 절감

3CT와 3PT가 통합된 일체형 주조 구조로 변류기, 변류기의 별도 설치가 필요 없습니다. 설치 공간을 효과적으로 최소화하고 현장 배선을 단순화하며 전체 프로젝트 건설 비용을 절감합니다.

탁월한 실외 적응성 및 작동 신뢰성

절연수준 17.5/38/95kV의 고성능 주조수지 절연체를 채택하여 내후성이 뛰어나 옥외에 직접 설치하기에 적합합니다. 이 제품은 단락으로 인한 심각한 열 및 전기역학적 충격을 견딜 수 있으며 장기 고장률이 매우 낮습니다.

복잡한 작동 조건에 대한 탁월한 과부하 용량

정격 전류(1.2In)의 120%에서 연속 작동을 지원하며, 정격 전류 과부하 130%~150%에서 최대 8시간 동안 작동할 수 있습니다. 탁월한 과부하 적응성은 현대 배전망의 빈번한 부하 변동 요구를 충족합니다.

측정 및 보호 기능에 대한 이중 신뢰성

FS=5의 계측기 보안 계수와 3kVef의 안정적인 2차 권선 전압을 통해 정확한 신호 전송을 보장합니다. 이 제품은 에너지 계측에 대한 고정밀 표준을 충족하고 보호 장치에 대한 안정적인 트리핑 신호를 출력합니다. IEC 61869-1 및 IEC 61869-4를 완벽하게 준수하며 글로벌 그리드 시설과 폭넓게 호환됩니다.

쉬운 설치, 낮은 유지보수, 긴 서비스 수명

사전 교정된 컴팩트한 디자인으로 복잡한 현장 시운전이 필요하지 않으며 추가 보호 없이 실외 설치가 가능합니다. 주조 수지 인클로저는 탁월한 방습, 방진 및 노화 방지 성능을 제공하므로 일상적인 유지 관리가 거의 필요하지 않습니다. 장기간 안정적인 작동을 보장하고 높은 실용성과 비용 효율성을 제공하려면 정기적인 육안 검사만 필요합니다.
