중전압 절연체

Huixing은 글로벌 10~35kV 전력 시스템을 위한 내구성이 뛰어난 고성능 전기 절연 부품 제조를 전문으로 합니다. 신뢰할 수 있는 공급업체로서 당사는 안정적인 기계적 지원과 전기적 절연을 제공하는 중전압 절연체를 제공합니다. 실리콘 고무로 제작된 이 제품은 혹독한 실외 조건을 견디고 유지 관리가 최소화되며 송전선과 변전소의 안전한 작동을 보장합니다.

문의 보내기

제품 설명

중전압 절연체는 10-35kV 전력 시스템의 필수 안전 부품으로, 통전된 도체와 접지된 구조물 사이에 중요한 기계적 지원과 전기적 절연을 제공합니다. 배전망의 핵심 절연 인프라 역할을 하는 이 제품은 전류 누출, 단락 및 장비 손상을 방지하여 모든 작업 환경에서 송전선, 변전소 및 실외 배전 장비의 안전하고 안정적인 작동을 보장합니다.

필수 배포 애플리케이션

가공 송배전선 지원

10~35kV 가공선용 직선 현수타워 및 인장각 타워에 설치되는 중압 절연체는 타워 구조물에서 도체를 효과적으로 분리하고 누전을 제거하며 안정적인 장거리 송전을 보장합니다.

배전망 분기점 및 연결 보호

중전압 배전 네트워크의 분기 노드와 케이블 종단점에 배치되어 서로 다른 라인 부품 간에 견고한 전기 절연을 제공합니다. 이는 상간 단락 및 접지 방전을 방지하고 복잡한 실외 배선 레이아웃에 적합합니다.

변전소 내부 절연 및 지원

모선 지지대와 회로 차단기의 전도성 조인트 및 변전소 내부의 분리 스위치에 적용되는 이 절연체는 고전압 도체를 지지하면서 안정적인 절연을 유지합니다. 모든 내부 장치의 안전한 작동을 보장하기 위해 접지된 변전소 시설에서 활성 구성 요소를 분리합니다.

옥외 기둥 장착형 장비 설치

이 제품은 도시 및 농촌 배전망의 드롭아웃 퓨즈 및 서지 피뢰기를 포함한 옥외 기둥 장착형 장치의 장착 베이스 역할을 합니다. 기계적 지지와 전기 절연 기능을 통합하여 높은 습도와 오염 등 가혹한 실외 환경에 견디고 장비 및 전력선의 안정적인 절연을 유지합니다.

우수한 성능 이점

중전압 절연체는 4가지 핵심 강점을 갖추고 있어 모든 중전압 전력 시스템에 없어서는 안될 부품입니다.

탁월한 전기 절연 특성

주류 실리콘 고무 절연 재료를 채택한 이 절연체는 강력한 절연 파괴 저항성을 갖습니다. 시스템 과전압 서지에 효과적으로 저항하고 절연 플래시오버를 방지하며 일시적인 전기적 스트레스 하에서 안정적인 전원 공급을 보장할 수 있습니다.

다양한 애플리케이션을 위한 다양한 디자인

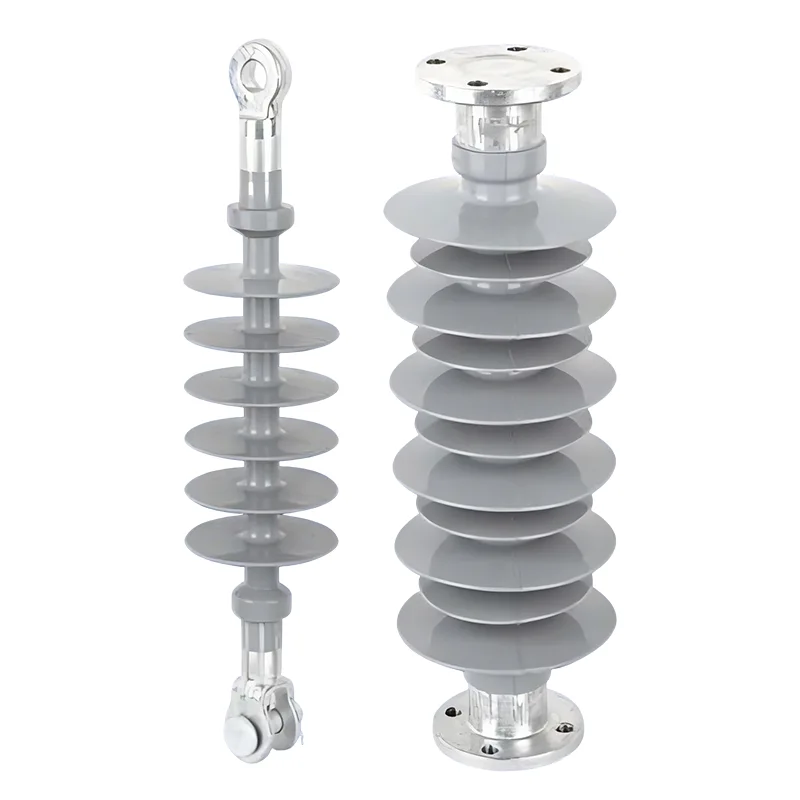

현수 애자, 포스트 애자, 장봉 애자, 크로스암 애자 등 다양한 유형으로 제공되며 전력선, 변전소 및 배전 시설에 대한 차별화된 설치 요구 사항을 충족합니다. 표준화된 구조로 인해 모든 시나리오에서 유연하고 편리한 설치가 가능합니다.

뛰어난 내후성과 기계적 내구성

실리콘 고무는 내후성, 내오염성, 내노화성이 우수하여 극한 온도, 비, 눈 및 심한 오염 환경에서도 안정적인 작동이 가능합니다. 또한 도체 부하를 견디고 바람, 얼음 및 기타 외부 힘에 저항할 수 있는 적절한 기계적 강도를 갖추고 있습니다.

최소한의 유지보수 요구사항 및 긴 서비스 수명

간단하고 견고한 구조를 갖춘 고압 절연체는 복잡한 일일 유지 관리가 필요 없으며 정기적인 육안 검사만 필요합니다. 환경적 요인의 영향을 거의 받지 않으므로 긴 서비스 수명 동안 배전망 유지 관리 작업량과 운영 비용이 크게 절감됩니다.

암호	모델	정격 전압 (kV)	인장 힘 (kN)	구조 키 (mm)	단열 거리 (mm)	최소 공칭 크리피지 거리 (mm)	풀 웨이브 번개 충동 버티다	1분 전력 빈도 습함 버티다 전압(kV)	포장 세부사항
암호	모델	정격 전압 (kV)	인장 힘 (kN)	구조 키 (mm)	단열 거리 (mm)	최소 공칭 크리피지 거리 (mm)	풀 웨이브 번개 충동 버티다	1분 전력 빈도 습함 버티다 전압(kV)	CTN 크기(mm)	G.W. (kg)	NW(kg)	아니오/ CTN
WYA-1	FXB-12/70CT	12	70	330±15	150	355	105	45	392827	16	14.5	12
WYA-2	FXB1-15/70CT	15	70	380±15	195	460	140	65	432827	17.2	16	12
WYA-3	FXB1-15/70CE	15	70	425±15	240	510	145	65	502827	18	16.8	12
WYA-4	FXB-21/70CT	21	70	300±15	140	530	190	92	362827	16.5	15	12
WYA-5	FXB1-24/70YB	24	70	460±15	260	650	200	75	523229	22	21	12
WYA-6	FXB1-24/70ST	24	70	390±15	192	650	150	70	433732	21	19.5	12
WYB-7	FXB1-25/70CT	25	70	456±15	260	650	200	75	503129	18	16.8	12
WYA-8	FXB1-24/70CT	24	70	455±15	260	680	155	70	513128	19	17.8	12
WYA-9	FXB3-33/120SB	33	120	598±15	400	1000	150	50	633732	27	25	12
WYA-10	FXB1-33/70CT	33	70	588±15	390	950	150	50	623732	26	24	12
WYA-11	FXB1-33/70CT	33	70	598±15	400	1000	150	50	633732	26.5	24.5	12
WYA-12	FXB-36/70CT	36	70	519±15	333	820	210	80	563732	22	20	12
WYA-13	FXB1-36/70CT	36	70	630±15	430	1120	220	85	663732	29	27	12
WYA-14	FXB4-36/70SB	36	70	640±15	440	1280	230	95	673732	30	28	12

암호	모델	정격 전압 (kV)	굽은 강도 시간 (KN)	구조 키 (mm)	단열 거리 (mm)	최소 공칭 크리피지 거리 (mm)	풀 웨이브 번개 충동 버티다	1분 힘 빈도가 습함 버티다 전압(kV)	포장 세부사항
암호	모델	정격 전압 (kV)	굽은 강도 시간 (KN)	구조 키 (mm)	단열 거리 (mm)	최소 공칭 크리피지 거리 (mm)	풀 웨이브 번개 충동 버티다	1분 힘 빈도가 습함 버티다 전압(kV)	CTN 크기(mm)	G.W. (kg)	NW (kg)	아니오/ CTN
WYC-1	FZS-15/9	15	9	255	190	450	110	45	350280280	26.5	25	12
WYC-2	FZS-24/3	24	3	288	280	750	150	70	470390330	35	34	20
WYC-3	FZS-24/4	24	4	195	187	830	150	70	475200395	34	33	20
WYC-4	FZSW-24/5	24	5	286	210	630	150	70	320320310	20	18.5	9
WYC-5	FZSW-24/15	24	15	280	180	660	150	70	305320310	20	18.5	9
WYC-6	FZSW-35/10	35	10	400	340	970	210	95	400340350	22.5	21	12
WYC-7	FZSW-36/4	36	4	410	320	750	170	70	440320365	27	26	9
WYC-8	FZS-36/4	36	4	390	320	750	170	70	410280260	12.5	11.4	6
WYC-9	FZSW-36/8	36	8	450	411	1320	200	85	500500300	23	22	6
WYC-10	FZS-36/9	36	9	457	370	1000	200	80	480300260	22.5	21.3	6
WYC-11	FZS3-72/6	72	6	770	650	1830	325	140	810410180	38	33	3
WYC-12	FZS-126/10	126	10	1220	1070	3180	450	185	1300360210	60	50	2
