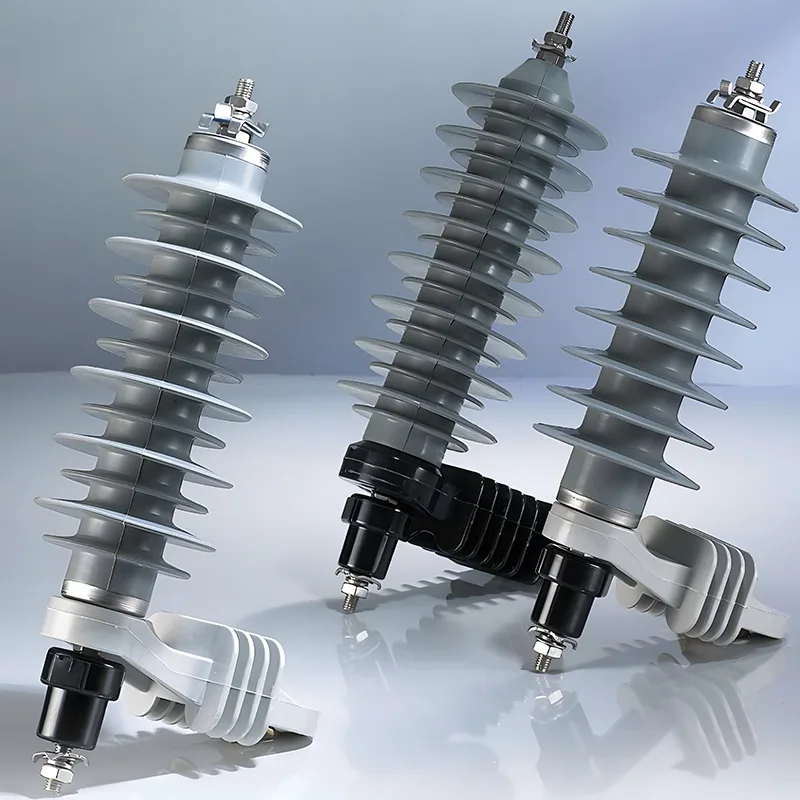

중압 서지 피뢰기

Huixing은 글로벌 배전 시스템을 위한 고성능의 안정적인 과전압 보호 장치 제조 분야에서 20년의 업계 경험을 보유하고 있습니다. 신뢰할 수 있는 공급업체로서 당사는 10~35kV 그리드용 중전압 서지 어레스터를 제공합니다. 이러한 장치는 낙뢰 및 스위칭 서지로부터 전력 인프라를 보호하여 장비 손상을 효과적으로 방지하고 정전율을 줄입니다. 틈이 없는 산화아연 설계를 특징으로 하는 이 제품은 뛰어난 내후성과 낮은 유지 관리 필요성을 제공합니다.

문의 보내기

제품 설명

중전압 서지 피뢰기는 10-35kV 배전 시스템의 필수 보호 부품으로, 낙뢰 및 스위칭 동작으로 인해 발생하는 위험한 과도 과전압으로부터 전기 시설을 보호하도록 특별히 설계되었습니다. 중압 전력망의 1차 방어선으로서 장비 고장을 예방하고 정전을 최소화하며 도시 및 농촌 배전망의 안정적인 운영을 보장합니다.

주요 배포 시나리오

가공 배전선 보호

10-35kV 가공 배전망의 간선, 지선 및 선로 코너에 설치되는 중압 서지 피뢰기는 낙뢰로 인한 순간 과전압을 효과적으로 억제합니다. 라인 절연 파괴 및 장비 손상을 방지하여 주요 전송 경로를 따라 지속적인 전력 공급을 보장합니다.

중요 장비 입구/출구 보호

중전압 배전 변압기, 개폐 장치 및 케이블 종단을 포함한 핵심 시설의 입구 및 출구 끝에 장착된 이 어레스터는 스위칭 및 낙뢰 과전압 모두에서 에너지를 흡수하여 주요 전력 장비에 대한 견고한 보호 쉴드를 형성합니다.

변전소 내부 보호

10-35kV 변전소의 부스바 섹션, 계기용 변압기의 2차 회로 및 무효 전력 보상 장치에 사용되며 정격 작동 전압 하에서 안정적으로 작동하고 변전소 내부의 정밀 측정 및 제어 장치에 대한 영구적인 손상을 방지합니다.

실외 및 하이브리드 네트워크 보호

이 제품은 도시 및 농촌 배전망의 케이블과 가공선 사이의 옥외 기둥 장착 장비와 연결 지점을 보호하는 데 이상적입니다. 뛰어난 내후성을 갖춘 이 제품은 혹독한 실외 조건에서도 안정적으로 작동하며 분산된 배전 현장에 대한 전체 범위의 과전압 보호 기능을 제공합니다.

독특한 성능 이점

고압 서지 피뢰기는 4가지 핵심 특성을 자랑하므로 과전압 보호에 이상적인 솔루션입니다.

탁월한 보호 성능

첨단 갭리스 산화아연 코어로 제작된 이 제품은 뛰어난 비선형 볼트 암페어 특성을 갖추고 있습니다. 이 제품은 정상 작동 전압에서 마이크로암페어~밀리암페어 범위 내에서 매우 낮은 누설 전류를 유지합니다. 과전압이 발생하면 저항이 즉시 감소하여 잉여 에너지를 신속하게 방전하고 신속한 보호를 달성합니다.

뛰어난 적응성과 운영 안정성

실리콘 고무 복합재 또는 도자기 하우징과 함께 제공되며 높은 습도 및 심각한 오염과 같은 혹독한 환경에 견딜 수 있는 탁월한 밀봉 능력을 갖추고 있습니다. 정격 전압은 중전압 전력 시스템과 완벽하게 호환되므로 쉽고 유연한 설치가 가능합니다.

낮은 유지 관리 및 높은 비용 효율성

단순하고 가벼운 구조로 인해 고압 서지 어레스터는 복잡한 일일 유지 관리가 필요 없으며 정기적인 육안 검사만 필요합니다. 결함이 있는 제품을 신속하게 교체할 수 있으므로 전체 서비스 수명 동안 유지 관리 작업량과 운영 비용이 크게 줄어듭니다.

높은 안전성과 운영 신뢰성

기존의 서지 피뢰기와 달리 틈이 없는 구조는 틈 노후화 및 절연 불량과 같은 일반적인 결함을 배제하여 보호 안정성을 크게 향상시키고 서비스 수명을 연장시킵니다. 이는 다른 배전 네트워크 장치와 잘 어울리며 전체 전력망의 전반적인 절연 수준을 효과적으로 높입니다.

MOA 유형	MOA 등급	MCOV	1/10μs 급경사 현재의 충동	8/20μs 번개 현재 충동	30/60μs 전환 현재 충동	2ms 직사각형 현재 충동 버티다	4/10μs 높이 현재 충동 버티다
MOA 유형	kV(실효값)		τkV			A	카
YH5W-3	3	2.55	11.3	9	8.90	150	65
YH5W-6	6	5.10	22.6	18	16.8	150	65
YH5W-9	9	7.65	33.7	27	23.8	150	65
YH5W-10	10	8.40	36.0	30	26.4	150	65
YH5W-11	11	9.40	40.0	33	30.0	150	65
YH5W-12	12	10.2	42.2	36	31.7	150	65
YH5W-15	15	12.7	51.0	45	38.5	150	65
YH5W-18	18	15.3	61.5	54	46.5	150	65
YH5W-21	21	17.0	71.8	63	54.5	150	65
YH5W-24	24	19.5	82.0	72	62.6	150	65
YH5W-27	27	22.0	92.0	81	69.8	150	65
YH5W-30	30	24.4	102	90	79.0	150	65
YH5W-33	33	27.5	112	99	86.7	150	65
YH5W-36	36	29.0	117	103	92.4	150	65
YH5W-39	39	31.5	123	108	94.0	150	65
YH5W-42	42	34.0	126	111	101	150	65
YH5W-45	45	36.5	128	119	105	150	65
YH5W-48	48	39.0	139	127	110	150	65
YH5W-51	51	40.8	151	134	115	150	65
YH5W-54	54	42.0	160	143	119	150	65
YH5W-60	60	48.0	178	159	132	150	65
YH5W-66	66	53.0	196	175	145	150	65
YH5W-69	69	55.2	205	183	152	150	65
