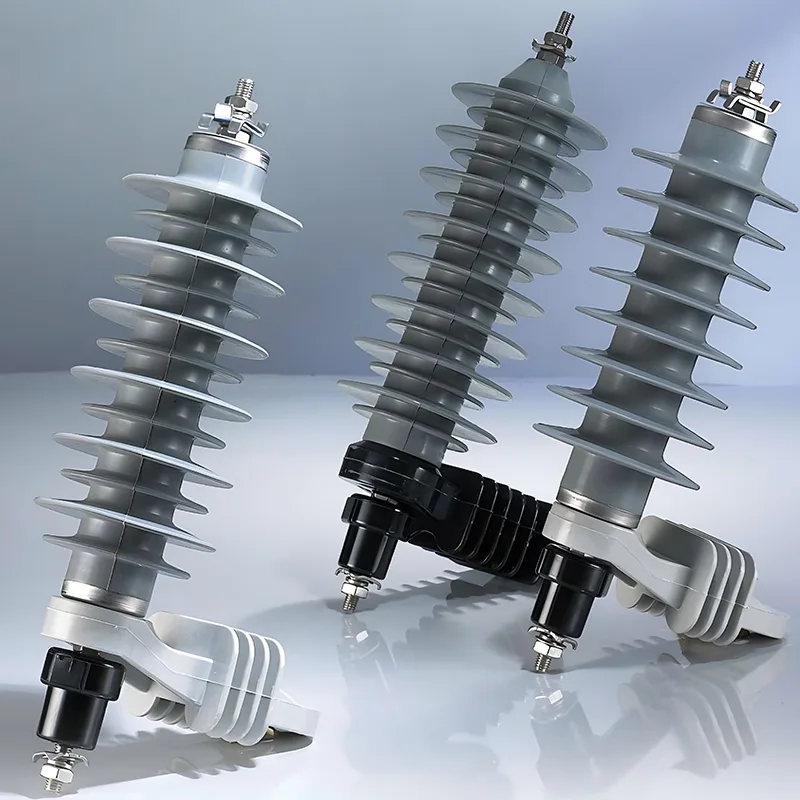

후이싱용품중압 서지 피뢰기10~35kV 배전 시스템용으로 설계되어 변압기, 스위치기어, 케이블 종단, 가공선 및 변전소 장비를 일시적인 과전압으로 인해 손상되지 않도록 보호합니다. 틈새가 없는 산화아연 설계를 갖춘 이 어레스터는 신속한 서지 억제, 안정적인 실외 성능을 제공하며 까다로운 유틸리티 및 산업 응용 분야에 대한 유지 관리 요구 사항을 줄여줍니다.
중전압 배전 네트워크는 낙뢰 및 스위칭 작동으로 인해 발생하는 일시적인 과전압에 직면합니다. 이러한 서지를 제어하지 않으면 절연에 스트레스를 주고 전기 장비를 손상시키며 전력 공급을 중단하고 유지 관리 비용을 증가시킬 수 있습니다. 중전압 서지 피뢰기는 정상 작동 조건에서 높은 저항을 유지하면서 서지 에너지를 위한 전용 경로를 제공합니다. Huixing은 틈이 없는 산화아연 기술과 실리콘 고무 복합재 또는 도자기 하우징을 사용하여 10~35kV 그리드용 솔루션을 제공합니다. 해당 응용 분야에는 가공 배전선, 변압기, 개폐 장치, 변전소, 케이블 전환 및 실외 배전 장비가 포함됩니다. 신뢰할 수 있는 과전압 보호를 위해서는 올바른 정격 전압, MCOV, 방전 용량, 설치 위치 및 환경 설계를 선택하는 것이 필수적입니다.
목차
- 중전압 서지 피뢰기란 무엇입니까?
- 고압 서지 피뢰기는 어떻게 작동합니까?
- 중전압 서지 피뢰기는 어디에 사용됩니까?
- 주요 성능상의 이점은 무엇입니까?
- 적합한 서지 피뢰기를 어떻게 선택해야 합니까?
- 기술 사양 이해
- 설치 및 유지 관리 고려 사항
- 자주 묻는 질문
- 결론
중전압 서지 피뢰기란 무엇입니까?
중전압 서지 피뢰기는 일시적인 과전압을 제한하기 위해 중전압 배전망에 설치된 보호 전기 장치입니다. 이는 낙뢰 충격과 스위칭 이벤트가 정상 작동 조건보다 훨씬 높은 전압 레벨을 생성할 수 있는 10~35kV 시스템에서 특히 중요합니다.
서지 피뢰기의 기본 목적은 과도한 과도 전압이 민감한 전기 장비에 도달하는 것을 방지하는 것입니다. 정상적인 시스템 전압에서 어레스터는 높은 저항성을 유지하며 작은 누설 전류만 허용합니다. 서지가 발생하면 비선형 산화아연 요소가 빠르게 저항을 감소시키고 서지 전류를 접지 방향으로 전도합니다.
이 작동 원리를 통해 어레스터는 전기 네트워크와 귀중한 장비 사이의 보호 장벽 역할을 할 수 있습니다. 적절하게 조정된 보호는 절연 스트레스, 장비 고장, 계획되지 않은 가동 중단 및 관련 유지 관리 비용을 줄이는 데 도움이 될 수 있습니다.
고압 서지 피뢰기는 어떻게 작동합니까?
현대의 갭리스 어레스터는 일반적으로 산화 아연을 기반으로 한 금속 산화물 배리스터 기술을 사용합니다. 산화아연의 비선형 전기적 특성으로 인해 장치는 인가된 전압에 따라 다르게 반응합니다.
- 정상 작동:어레스터는 매우 낮은 누설 전류를 유지하면서 시스템의 정상 전압에서 작동합니다.
- 서지 발생:낙뢰 또는 스위칭 작동으로 인해 급속한 과도 과전압이 발생합니다.
- 신속한 전도:산화 아연 요소는 전압이 상승함에 따라 전도성이 높아집니다.
- 에너지 방전:과도한 서지 에너지는 어레스터의 접지 경로를 통해 안전하게 전환됩니다.
- 전압 회복:과도 현상이 사라지면 어레스터는 고저항 작동 상태로 돌아갑니다.
기존의 직렬 갭이 없기 때문에 특정 갭 관련 노후화 및 절연 문제도 제거됩니다. 따라서 틈 없는 구성은 현대 배전 시스템의 지속적인 보호에 특히 적합합니다.
중전압 서지 피뢰기는 어디에 사용됩니까?
중전압 서지 보호는 배전망 전체의 여러 지점에 배치될 수 있습니다. 올바른 위치는 네트워크 구성, 장비 절연 수준, 번개 노출 및 예상되는 과도 조건에 따라 달라집니다.
가공 유통 라인
어레스터는 10~35kV 가공망의 간선, 지선, 라인 코너에 설치할 수 있습니다. 이러한 위치는 특히 번개 활동 및 대기 조건에 노출됩니다. 서지 보호는 라인 절연 및 연결된 장비의 일시적인 스트레스를 제한하는 데 도움이 됩니다.
배전 변압기 및 개폐 장치
고압 변압기, 스위치기어 및 기타 중요 장비 근처에 피뢰기를 설치하면 과도한 서지 전압이 절연 시스템에 도달하는 것을 방지하는 데 도움이 됩니다. 이는 고가의 장비가 네트워크 투자의 주요 부분을 차지하는 경우 특히 중요합니다.
변전소
변전소 애플리케이션에는 부스바 섹션, 계측기 변압기 회로, 무효 전력 보상 장비 및 기타 중간 전압 설치가 포함될 수 있습니다. 조정된 서지 보호는 전반적인 절연 보호 전략을 개선하는 데 도움이 됩니다.
케이블에서 오버헤드로의 전환
지하 케이블이 가공선과 연결되는 위치에서는 다양한 과도 상태가 발생할 수 있습니다. 서지 피뢰기는 케이블 시스템과 연결된 장비로 전달되는 전압 스트레스를 줄이기 위해 이러한 전환 지점에 배치할 수 있습니다.
옥외 유통 장비
실외 전기 장비는 습도, 오염, 온도 변화 및 기타 환경적 스트레스를 견뎌야 합니다. 적합한 실리콘 고무 복합재 또는 도자기로 제작된 피뢰기 하우징은 실외 배치에 필요한 기계적 및 환경적 보호 기능을 제공할 수 있습니다.
주요 성능상의 이점은 무엇입니까?
적절하게 설계된 어레스터는 기본 서지 전환 이상의 기능을 제공해야 합니다. 구조, 전기적 특성, 환경 저항 및 유지 관리 요구 사항은 모두 장기적인 성능에 영향을 미칩니다.
- 빠른 과도 응답:산화아연 기술을 사용하면 비정상적인 전압 조건에 신속하게 대응할 수 있습니다.
- 효과적인 에너지 방전:어레스터는 과도한 서지 에너지를 보호 장비로부터 방향을 전환합니다.
- 정상 작동 중 낮은 누출:비선형 특성은 정상적인 시스템 전압에서 높은 저항을 유지합니다.
- 날씨 저항:적절한 하우징 재료는 피뢰기가 실외 습도와 오염을 견디는 데 도움이 됩니다.
- 낮은 유지 관리 요구 사항:상대적으로 단순한 간격 없는 구조는 복잡한 일일 유지 관리보다는 일상적인 육안 검사를 지원합니다.
- 유연한 적용:다양한 정격 전압 구성은 광범위한 중전압 네트워크를 지원할 수 있습니다.
- 향상된 장비 보호:서지 제한은 변압기, 스위치기어, 케이블 및 절연 시스템의 전기적 스트레스를 줄이는 데 도움이 됩니다.
적합한 서지 피뢰기를 어떻게 선택해야 합니까?
어레스터 선택은 정격 전압보다는 실제 전기 및 환경 조건을 기준으로 해야 합니다. 엔지니어와 구매팀은 모델을 선택하기 전에 여러 매개변수를 검토해야 합니다.
- 시스템 전압:네트워크의 공칭 및 최대 작동 전압을 확인하십시오.
- MCOV:시스템 및 접지 배열에 적합한 최대 연속 작동 전압을 선택하십시오.
- 서지 노출:낙뢰 활동, 가공선 노출, 스위칭 이벤트 및 네트워크 구성을 고려하십시오.
- 방전 능력:예상되는 애플리케이션에 대해 낙뢰 충격 및 스위칭 충격 특성을 확인하십시오.
- 하우징 재질:기계적 및 환경적 요구 사항에 따라 실리콘 고무 복합재 또는 도자기를 고려하십시오.
- 설치 환경:습도, 오염, 고도, 온도 및 실외 노출을 평가합니다.
- 장비와의 조화:피뢰기의 보호 특성이 하위 장비의 절연 수준과 조화를 이루는지 확인하십시오.
조달 프로젝트의 경우 기술 도면, 적용 가능한 표준, 검사 요구 사항, 포장, 배송 조건 및 사용자 정의 기능을 확인하는 것도 유용합니다.전기 장비 제조업체주문하기 전에.
기술 사양 이해
기술 사양은 어레스터를 특정 고압 네트워크와 일치시키는 데 필요한 정보를 제공합니다. Huixing의 제품 범위에는 해당 MCOV 및 임펄스 전류 매개변수와 함께 다양한 정격 전압 레벨을 포괄하는 YH5W 모델이 포함됩니다.
| 모아 유형 | 정격전압(kV) | MCOV(kV) | 1/10μs 가파른 전류(kA) | 8/20μs 번개 전류(kA) | 30/60μs 스위칭 전류(kA) |
|---|---|---|---|---|---|
| YH5W-3 | 3 | 2.55 | 11.3 | 9 | 8.90 |
| YH5W-6 | 6 | 5.10 | 22.6 | 18 | 16.8 |
| YH5W-10 | 10 | 8.40 | 36.0 | 30 | 26.4 |
| YH5W-15 | 15 | 12.7 | 51.0 | 45 | 38.5 |
| YH5W-24 | 24 | 19.5 | 82.0 | 72 | 62.6 |
| YH5W-30 | 30 | 24.4 | 102 | 90 | 79.0 |
| YH5W-33 | 33 | 27.5 | 112 | 99 | 86.7 |
전체 제품 범위는 36kV, 39kV, 42kV, 45kV, 48kV, 51kV, 54kV, 60kV, 66kV 및 69kV 모델을 포함하여 추가 전압 레벨로 확장됩니다. 적절한 구성은 항상 실제 시스템 요구 사항과 엔지니어링 사양을 바탕으로 결정되어야 합니다.
설치 및 유지 관리 고려 사항
기술적으로 뛰어난 어레스터라도 효과적인 보호를 위해서는 적절한 설치가 필요합니다. 피뢰기, 보호 장비 및 접지 시스템 간의 연결은 빠른 과도 현상 동안 불필요한 리드 길이와 임피던스를 최소화하도록 설계되어야 합니다.
정기적인 유지 관리에는 육안 검사와 설치 상태 확인이 포함되어야 합니다. 다음 사항에 특별한 주의를 기울여야 합니다.
- 주택 상태 및 기계적 손상 징후.
- 연결 및 접지 무결성.
- 오염 또는 비정상적인 환경 노출의 증거.
- 과열 또는 비정상적인 방전 활동의 징후입니다.
- 피뢰기 정격과 실제 시스템 전압 간의 호환성.
실외 설치의 경우 제품 수명 전체에 걸쳐 환경 조건을 고려해야 합니다. 올바른 설치, 접지, 검사 및 교체 절차는 효과적인 서지 보호 전략의 필수 부분입니다.
자주 묻는 질문
중압 서지 피뢰기는 어떤 전압 시스템을 위해 설계되었습니까?
후이싱은 다양한 전기 요구 사항에 사용할 수 있는 여러 YH5W 구성을 갖춘 10~35kV 배전 애플리케이션용 중전압 서지 피뢰기를 제공합니다.
서지 어레스터의 주요 기능은 무엇입니까?
서지 피뢰기는 낙뢰 및 스위칭 작동과 같은 사건으로 인해 발생하는 일시적인 과전압을 제한합니다. 제어된 방전 경로를 통해 과도한 서지 에너지를 전환하여 전기 장비와 절연체를 보호하는 데 도움을 줍니다.
현대식 서지 피뢰기에 산화아연을 사용하는 이유는 무엇입니까?
산화아연은 강한 비선형 전압-전류 특성을 가지고 있습니다. 이는 정상 작동 중에 상대적으로 높은 저항을 유지하면서 과전압 이벤트 중에 전도성이 높아지므로 기존 직렬 갭에 의존하지 않고도 신속한 서지를 제한할 수 있습니다.
고압 서지 어레스터는 어디에 설치해야 합니까?
일반적인 위치에는 가공 배전선, 변압기 터미널, 스위치기어, 변전소, 케이블 간 전환 및 실외 배전 장비가 포함됩니다. 최종 설치 지점은 시스템 보호 설계에 따라 결정되어야 합니다.
구매자가 주문하기 전에 무엇을 확인해야 합니까?
구매자는 시스템 전압, MCOV, 임펄스 전류 요구 사항, 접지 배열, 하우징 재료, 환경 조건, 해당 기술 표준, 설치 치수, 검사 요구 사항 및 프로젝트별 문서를 확인해야 합니다.
결론
중압 서지 피뢰기는 낙뢰 및 스위칭 작업으로 인한 일시적인 과전압으로부터 10~35kV 배전 인프라를 보호하는 데 중요한 역할을 합니다. 틈이 없는 산화아연 기술, 적절한 MCOV 선택, 적절한 하우징 재료 및 올바른 설치가 함께 작동하여 장비 보호 및 네트워크 신뢰성을 향상시킬 수 있습니다. Huixing은 배전선, 변전소, 변압기, 개폐 장치, 케이블 연결 및 실외 전기 장비를 위한 다중 피뢰기 구성을 제공합니다. 새로운 배전 프로젝트를 계획하거나 기존 서지 보호 장비를 교체하려는 경우,저희에게 연락주세요후이싱 팀과 함께 전압 수준, 기술 요구 사항, 애플리케이션 환경 및 맞춤형 조달 요구 사항을 논의합니다.
