후이싱제공하다고전압 절연체 솔루션송전 및 배전 시스템에서 신뢰할 수 있는 전기 절연 및 기계적 지원을 위해 설계되었습니다. 주요 제품군에 대해 45kV~220kV를 포괄하는 전압 애플리케이션을 갖춘 이 절연체는 전기 및 환경 스트레스로부터 가공선, 변전소, 재생 에너지 시설 및 산업 전력 네트워크를 보호하는 데 도움이 됩니다.
고전압 절연체는 현대 전기 인프라의 필수 구성 요소입니다. 이는 전류가 흐르는 도체를 접지된 구조물에서 분리하고, 전기 장비를 지원하며, 누설 전류 및 플래시오버를 방지하는 데 도움이 됩니다. 올바른 절연체를 선택하려면 전압 정격을 맞추는 것 이상의 것이 필요합니다. 엔지니어는 절연 재료, 연면 거리, 기계적 강도, 오염 심각도, 온도, 장착 치수 및 적용 가능한 표준도 평가해야 합니다. 이 가이드에서는 고전압 절연 시스템의 주요 유형, 용도, 선택 기준 및 유지 관리 고려 사항을 설명하여 프로젝트 개발자와 조달 팀이 더 나은 정보를 바탕으로 결정을 내리는 데 도움을 줍니다.
고전압 절연체는 전원이 공급된 도체와 접지된 구조물 사이에 원치 않는 전류 흐름을 방지하는 동시에 설치에 필요한 기계적 지원을 제공하는 전기 부품입니다. 이는 송전탑, 변전소 모선, 단로기, 회로 차단기 및 기타 고전압 장비에 일반적으로 사용됩니다.
전력망에서 절연 오류는 섬락, 장비 손상, 예상치 못한 정전 및 안전 위험을 초래할 수 있습니다. 적절하게 지정된 절연체는 전기 간극을 유지하고 작동 전압, 스위칭 서지, 낙뢰 충격 및 기계적 부하를 견디는 데 도움이 됩니다.
후이싱의 주요 제품 범위는 45kV~220kV 응용 분야를 포괄하며 다양한 절연 재료 옵션을 제공합니다. 고전압 장비의 선택은 송전, 변전소, 재생 에너지 프로젝트 및 산업 배전 시스템을 위한 것입니다.
프로젝트 계획에서는 시스템 전압을 장비의 최대 정격 전압 및 필요한 절연 수준과 구별하는 것이 중요합니다. 이러한 값은 서로 관련되어 있지만 서로 바꿔 사용할 수는 없습니다. 최종 사양은 프로젝트의 전기 설계 및 해당 유틸리티 요구 사항을 따라야 합니다.
절연 재료는 전기 성능, 기계적 동작, 환경 저항, 무게 및 유지 관리 요구 사항에 영향을 미칩니다. 널리 사용되는 세 가지 옵션은 도자기, 유리 및 실리콘 고무 복합재입니다.

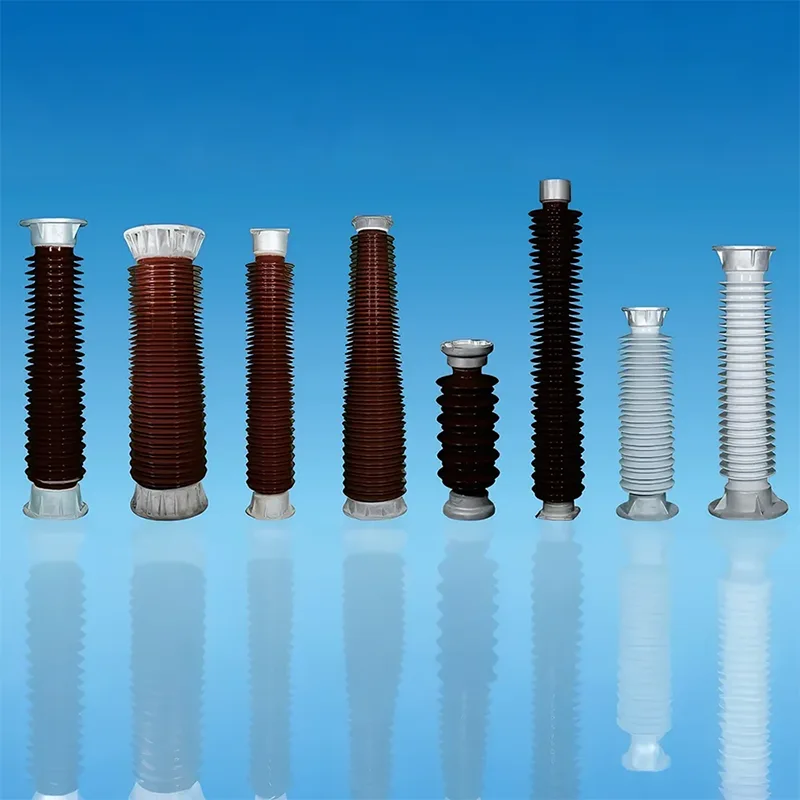

도자기는 확립된 전기 절연 성능, 강성 및 다양한 실외 작동 조건에 대한 저항성을 제공합니다. 도자기 포스트 절연체는 일반적으로 변전소의 부스바 및 전기 장비를 지원하는 데 사용됩니다. 적합성은 지정된 전기 정격, 기계적 부하, 표면 설계 및 설치 환경에 따라 달라집니다.
유리는 머리 위 전송 응용 분야에 널리 사용됩니다. 전기적 특성과 표면 특성으로 인해 특정 서스펜션 및 라인 절연 설계에 적합합니다. 엔지니어는 선택한 유리 절연체의 기계적 등급, 오염 성능 및 라인 하드웨어와의 호환성을 확인해야 합니다.
복합재 설계는 일반적으로 내하중 코어와 절연 폴리머 하우징을 결합합니다. 실리콘 고무는 유용한 소수성 표면 특성과 상대적으로 낮은 중량을 제공할 수 있습니다. 이러한 특성은 해안 지역, 오염된 산업 환경 및 중량 처리가 중요한 설치에 유리할 수 있습니다.
보편적으로 가장 좋은 재료는 없습니다. 선택 시 애플리케이션, 환경 노출, 전기 요구 사항, 기계적 부하, 예상 서비스 조건 및 제조업체의 검증된 기술 문서를 고려해야 합니다.
절연체는 접지된 송전탑에서 전류가 흐르는 도체를 분리하는 동시에 도체 무게, 바람 및 얼음 축적 가능성으로 인해 발생하는 부하를 지지합니다. 서스펜션 및 스트레인 배열은 라인 구성, 도체 장력 및 구조 설계에 따라 선택됩니다.
변전소는 포스트 절연체를 사용하여 부스바를 지지하고 단로기, 회로 차단기 및 기타 전기 장비 주변의 간격을 유지합니다. 필요한 기계적 강도와 장착 구성은 장비 레이아웃과 작동 부하에 따라 다릅니다.
재생 가능 에너지 시설은 변압기 연결부, 고전압 버스바 및 그리드 상호 연결 지점에서 안정적인 절연이 필요합니다. 절연체 선택은 현장의 전기 설계, 실외 노출 및 환경 조건을 고려해야 합니다.
제조 공장, 광산 작업, 화학 시설 및 기타 대규모 산업 현장은 전용 고전압 배전 네트워크를 운영할 수 있습니다. 적절한 절연은 특히 먼지, 습기 또는 부식성 오염 물질이 있는 곳에서 전원이 공급되는 구성 요소와 접지된 지지 구조 사이의 안전한 분리를 유지하는 데 도움이 됩니다.
제품 정보 및 사용 가능한 사양을 알아보려면 Huixing의 고전압 절연체 제품 페이지를 살펴보세요.
이러한 이점은 올바른 사양, 제조 품질, 설치 방식 및 작동 조건에 따라 달라집니다. 어떤 절연체도 모든 전기 고장 위험을 제거할 수는 없으므로 시스템 수준의 보호와 정기 검사가 필수적입니다.
주문하기 전에 엔지니어는 전기 정격을 필요한 기계적 강도, 연면 거리, 전체 높이, 장착 치수 및 무게와 비교해야 합니다. Huixing의 제품 정보에는 110kV 및 220kV 시스템 애플리케이션을 포함한 여러 전압 등급에 대한 모델이 포함된 도자기 포스트 절연체 사양 테이블이 포함되어 있습니다.
| 매개변수 | 예시 또는 참고자료 | 중요한 이유 |
|---|---|---|
| 전압 등급 | 프로젝트별; 예에는 110kV 및 220kV가 포함됩니다. | 필요한 전기 적용 및 절연 조정을 설정합니다. |
| 단열재 | 도자기, 유리 또는 실리콘 고무 복합재 | 기계 설계, 환경 적합성 및 유지 관리 고려 사항에 영향을 미칩니다. |
| 캔틸레버 강도 | 모델에 따라 다릅니다. kN으로 표현 | 포스트 절연체의 지정된 굽힘 하중 성능을 나타냅니다. |
| 비틀림 강도 | 모델에 따라 다릅니다. kN·m으로 표시 | 비틀림 하중과 관련된 적합성을 확립하는 데 도움이 됩니다. |
| 연면거리 | 모델에 따라 다릅니다. mm로 표현 | 오염 및 습기 노출 시 필요한 표면 단열 성능을 지원합니다. |
| 전체 높이 | 모델에 따라 다릅니다. mm로 표현 | 설치 공간과 장비 배치를 결정합니다. |
| 장착 치수 | 지정된 상단 및 하단 장착 구멍 구성 | 지원 구조 및 연결 하드웨어와의 호환성을 보장합니다. |
| 무게 | 모델에 따라 다릅니다. kg으로 표시 | 운송, 리프팅 및 설치 계획에 영향을 미칩니다. |
예를 들어, Huixing에서 게시한 도자기 포스트 절연체 표에는 6kN 캔틸레버 강도, 4kN·m 비틀림 강도, 3,150mm 공칭 연면 거리 및 1,220mm 전체 높이를 갖춘 110kV 시스템 전압용 모델 C6-550-3150이 나열되어 있습니다. 표시된 무게는 57kg입니다. 이 값은 해당 특정 모델에 적용되며 다른 절연체에 일반화되어서는 안 됩니다.
고전압 애플리케이션의 경우 동일한 제품 테이블에 기계적 정격, 치수 및 무게가 다른 220kV 시스템 모델도 포함됩니다. 선택한 모델 및 프로젝트 요구 사항에 따라 최종 구성이 결정되므로 구매하기 전에 항상 현재 도면과 기술 데이터 시트를 확인하세요.
신뢰할 수 있는 구매 결정은 가격보다는 프로젝트의 기술 요구 사항에서 시작됩니다. 다음 체크리스트를 사용하여 적합한 제품을 비교하십시오.
견적요청시에는 전압등급, 설치형태, 환경조건, 요구되는 기계적 정격, 수량, 적용규격, 배송지를 알려주시기 바랍니다. 이 정보는 공급업체가 적절한 모델을 식별하고 사양 불일치 위험을 줄이는 데 도움이 됩니다.
올바르게 선택한 절연체라도 운송 중에 손상되거나 잘못 설치되면 성능이 저하될 수 있습니다. 엄격한 검사 및 설치 프로세스는 의도된 전기적, 기계적 성능을 유지하는 데 도움이 됩니다.
검사 빈도는 유틸리티의 유지 관리 정책, 장비 상태, 환경 심각도 및 운영 이력을 반영해야 합니다. 오염도가 높거나 해안에 설치하는 경우에는 깨끗한 환경과 다른 검사 및 청소 조치가 필요할 수 있습니다. 유지 관리 결정은 일반적인 일정보다는 문서화된 현장 요구 사항을 기반으로 해야 합니다.
주요 목적은 설치에 필요한 기계적 지원을 제공하면서 접지된 구조물로부터 전류가 흐르는 도체 또는 구성요소를 전기적으로 분리하는 것입니다. 올바르게 선택하고 설치하면 누설 전류와 플래시오버를 방지하는 데 도움이 됩니다.
도자기, 유리, 실리콘 고무 복합 재료가 일반적인 옵션입니다. 최선의 선택은 전압 요구 사항, 기계적 부하, 오염 수준, 날씨 노출, 장착 설계 및 유지 관리 고려 사항에 따라 달라집니다.
후이싱은 자사의 주요 고전압 절연체 범위가 45kV~220kV 애플리케이션을 포괄한다고 설명합니다. 게시된 도자기 포스트 절연체 표에는 다른 시스템 전압 등급에 대해 선택된 모델도 나열되어 있습니다. 구매자는 자신의 프로젝트에 필요한 정확한 모델과 등급을 확인해야 합니다.
연면 거리는 해당 절연 조정 요구 사항, 오염 심각도, 환경 조건 및 관련 표준에 따라 결정되어야 합니다. 공칭 시스템 전압을 일치시키는 것만으로 선택해서는 안 됩니다.
기술 데이터 시트, 승인된 치수 도면, 해당 테스트 보고서, 검사 문서, 설치 지침 및 필수 표준 확인을 요청하세요. 프로젝트별 문서는 선택한 제품이 엔지니어링 설계와 일치하는지 확인하는 데 도움이 됩니다.
예, 선택한 디자인이 현장의 오염, 염수 분무, 습도, 온도 및 화학물질 노출에 적합하다면 가능합니다. 이러한 환경에서는 재료 선택, 연면 거리, 유지 관리 계획 및 프로젝트별 검증이 중요합니다.
고전압 절연체는 안전하고 신뢰할 수 있는 전력 인프라의 중요한 부분입니다. 성능은 전기 등급, 기계적 강도, 연면 거리, 재료 선택, 환경 적합성 및 설치 품질의 올바른 조합에 따라 달라집니다. 조달 전 철저한 기술 검토를 통해 호환성 문제를 줄이고 유지 관리 계획을 개선하며 장기적인 네트워크 안정성을 지원할 수 있습니다.
후이싱은 송전선, 변전소, 재생 에너지 시설 및 산업용 전력 시스템을 위한 고전압 절연 솔루션을 제공합니다. 신규 설치, 전력망 업그레이드 또는 장비 교체를 위해 절연체를 조달하는 경우 제품 사양을 검토하고저희에게 연락주세요전압 등급, 기계적 요구 사항, 작동 환경 및 프로젝트 수량에 따라 달라집니다. Huixing 팀은 적합한 구성을 식별하고 조달 평가에 필요한 기술 정보를 제공하는 데 도움을 드릴 수 있습니다.
