후이싱다음을 포함하여 송전 및 배전 시스템을 위한 전력 장비 솔루션을 제공합니다.고전압 회로 차단기실외 변전소 및 고전압 전력 프로젝트용으로 설계되었습니다. 이중 아크 소광 기술이 적용된 데드 탱크 SF₆ 가스 회로 차단기 설계를 사용하는 이 장비는 전기 회로를 제어하고 단락 오류를 차단하며 안정적인 그리드 작동을 지원하는 데 도움이 됩니다. 작동 원리, 기술 사양 및 선택 기준을 이해하면 유틸리티, EPC 계약자 및 산업 전력 사용자가 정보에 입각한 구매 결정을 내릴 수 있습니다.
고전압 회로 차단기는 현대 전력 시스템의 필수 보호 장치입니다. 정상 작동 중에 회로를 전환하고 비정상적인 전기적 조건이 발생할 때 오류 전류를 차단합니다. Huixing의 데드 탱크 SF₆ 가스 고전압 회로 차단기 포트폴리오는 40.5kV~245kV의 정격 전압 레벨을 포괄하며 정격 단락 차단 전류 옵션 범위는 25kA~63kA입니다. 이중 아크 소광 설계는 자체 에너지와 퍼퍼형 원리를 결합하여 다양한 오류 조건에서 안정적인 차단을 지원합니다. 이 가이드에서는 회로 차단기를 선택하기 전에 전기 엔지니어와 프로젝트 구매자가 이해해야 하는 작동 메커니즘, 주요 장점, 응용 분야, 기술 매개 변수, 선택 고려 사항 및 유지 관리 방법에 대해 설명합니다.
고전압 회로 차단기는 고전압 전력 시스템에서 전류를 설정, 전달 및 차단하도록 설계된 스위칭 및 보호 장치입니다. 기존 스위치와 달리 단락 중에 극도로 높은 수준에 도달할 수 있는 오류 전류를 차단할 수 있어야 합니다.
오류가 발생하면 보호 시스템은 비정상적인 전기 상태를 감지하고 회로 차단기에 트립 명령을 보냅니다. 작동 메커니즘은 접점을 분리하고 아크 소멸 시스템은 중단 중에 형성된 전기 아크를 소멸시킵니다. 이 프로세스는 영향을 받은 회로를 격리하고 변압기, 송전선, 부스바 및 기타 연결된 장비의 손상을 제한하는 데 도움이 됩니다.

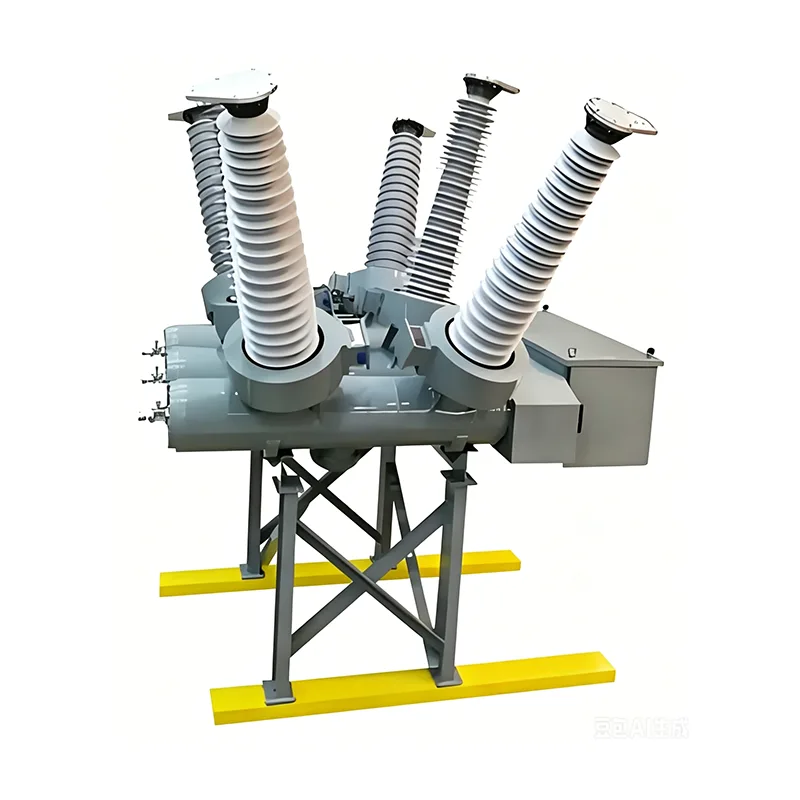

후이싱의 주요 솔루션은데드 탱크 SF₆ 가스 회로 차단기. 데드 탱크 설계에서 차단기 어셈블리는 접지된 금속 인클로저 내에 보관됩니다. SF₆ 가스는 지정된 제품 설계에서 절연 및 아크 소호 매체 역할을 합니다.
전력 유틸리티 및 산업 엔지니어링 프로젝트의 경우 신뢰할 수 있는 결함 보호, 운영 유연성 및 조정된 전기 시스템 성능을 달성하려면 올바른 회로 차단기를 선택하는 것이 필수적입니다.
후이싱의 고전압 회로 차단기와 사용 가능한 기술 구성에 대해 자세히 알아보세요.
작동 프로세스는 전기 보호 신호, 기계적 구동 시스템 및 아크 소화 메커니즘을 결합합니다. 회로 차단기가 전류를 안전하게 차단하려면 각 부품이 올바르게 응답해야 합니다.
정상 작동 중에는 회로 차단기의 접점이 닫힌 상태로 유지되므로 전류가 회로를 통해 흐를 수 있습니다. 장비는 해당 온도 상승 및 작동 제한을 초과하지 않고 지정된 정격 전류를 전달해야 합니다.
보호 계전기는 전류 및 전압과 같은 전기적 매개변수를 모니터링합니다. 단락 또는 기타 비정상적인 조건이 구성된 보호 기준을 충족하면 계전기는 회로 차단기의 제어 메커니즘에 트립 신호를 보냅니다.
트립 명령을 받은 후 작동 메커니즘이 접점을 분리합니다. 전류가 짧은 기간 동안 이온화된 매체를 통해 계속되기 때문에 이들 사이에 전기 아크가 형성됩니다. 회로 차단기의 차단기는 이 아크를 효과적으로 제어하고 꺼야 합니다.
후이싱의 제품은 자체 에너지와 퍼퍼형 원리를 결합한 이중 아크 소광 접근 방식을 사용합니다. 더 높은 단락 전류 조건에서 아크 생성 열은 SF₆ 가스를 팽창시키고 고속 가스 흐름을 생성하는 데 도움이 됩니다. 낮은 결함 전류 조건에서 기계적 압축은 방향성 가스 제트를 생성하여 아크 영역을 냉각시킵니다.
아크가 소멸되면 접점 사이의 간격은 과도 복구 전압을 견딜 수 있을 만큼 충분한 절연 강도를 복구해야 합니다. 이는 아크가 다시 점화되는 것을 방지하고 성공적인 오류 격리를 지원합니다.
실외 송전 및 변전 프로젝트의 경우 회로 차단기 성능은 시스템 안전, 유지 관리 계획 및 장기 운영 비용에 영향을 미칩니다. 적절하게 지정된 데드탱크 SF₆ 회로 차단기의 주요 장점은 다음과 같습니다.
이러한 이점은 올바른 엔지니어링, 설치, 시운전 및 유지 관리에 따라 달라집니다. 회로 차단기는 항상 일반적인 제품 설명보다는 실제 네트워크 연구 및 적용 가능한 프로젝트 표준에 따라 선택해야 합니다.
고전압 회로 차단기는 전기 네트워크에서 제어된 스위칭과 결함 전류의 안정적인 차단이 필요한 모든 곳에서 사용됩니다. Huixing의 데드 탱크 SF₆ 모델은 주로 실외 변전소와 송전 및 변환 프로젝트용으로 설계되었습니다.
변전소는 회로 차단기를 사용하여 들어오고 나가는 피더, 변압기 회로 및 부스바 섹션을 제어합니다. 이는 보호 및 전환 체계가 허용하는 경우 네트워크의 영향을 받지 않은 부분이 서비스 상태를 유지하도록 허용하면서 결함을 격리하는 데 도움이 됩니다.
대규모 산업 시설 및 산업 단지에서는 생산 장비, 대형 모터 및 배전 변압기를 지원하기 위해 고전압 연결이 필요할 수 있습니다. 적절한 정격의 회로 차단기는 이러한 전기 설비에 중요한 보호 계층을 제공합니다.
태양광 및 풍력 발전 프로젝트에는 발전 시설, 수집 시스템, 변압기 및 그리드 연결 지점 사이의 스위칭 및 보호 장비가 필요합니다. 회로 차단기 선택은 프로젝트의 전압 수준, 고장 전류 기여도, 보호 조정 및 작동 조건을 고려해야 합니다.
유틸리티 회사가 변전소를 확장하거나 노후화된 장비를 교체함에 따라 새로운 회로 차단기는 기존 네트워크의 전기 등급, 물리적 레이아웃, 제어 회로 및 보호 체계와 호환되어야 합니다.
각 애플리케이션에 대해 엔지니어는 선택한 모델이 프로젝트의 결함 수준, 절연 요구 사항, 스위칭 임무 및 환경 조건을 충족하는지 확인해야 합니다.
전기 엔지니어는 고전압 회로 차단기를 비교할 때 정격 전압 이상을 평가해야 합니다. 차단 용량, 연속 전류, 절연 저항 수준, 작동 시간, 기계적 내구성 및 제어 요구 사항 모두 적합성에 영향을 미칩니다.
| 기술적인 매개변수 | 후이싱 제품 정보 | 중요한 이유 |
|---|---|---|
| 정격 전압 범위 | 40.5~245kV | 시스템 전압 등급 및 절연 조정 요구 사항과 일치해야 합니다. |
| 정격 전류 범위 | 1,600~4,000A(모델에 따라 다름) | 지정된 연속 전류 전달 능력을 결정합니다. |
| 정격단락차단전류 | 25–63 kA, 모델에 따라 다름 | 설치 지점의 예상 단락 전류에 충분해야 합니다. |
| 정격 주파수 | 50/60Hz | 전력 시스템 주파수와 일치해야 합니다. |
| 상용주파 내전압 | 모델에 따라 다름 게시된 값에는 140kV 이상 수준이 포함됩니다. | 지정된 테스트 조건에서 절연 성능 평가를 지원합니다. |
| 번개 전류 내전압 | 모델에 따라 다름 게시된 값의 범위는 325kV ~ 1,050kV입니다. | 임펄스 과전압을 견딜 수 있는 절연 시스템의 특정 능력을 나타냅니다. |
| 기계적 내구성 | 6,000개의 작동 주기가 나열됨 | 정의된 테스트 조건에서 기계적 작동 수명을 평가하는 데 도움이 됩니다. |
| 영업시간 | 게시된 대로 30ms 이하 | 전체 중단 시퀀스 내에서 보호 및 스위칭 성능에 영향을 미칩니다. |
| 휴식 시간 | 게시된 대로 60ms 이하 | 지정된 조건에서 전류를 차단하는 데 필요한 시간을 나타냅니다. |
| 적용 가능한 표준 | GB/T 1984 및 IEC 62271-100이 나열되어 있습니다. | 제품 테스트 및 규정 준수 요구 사항을 검토하기 위한 기반을 제공합니다. |
중요한 선택 참고사항:위의 값은 제품 페이지를 요약한 것이며 완전한 모델별 등급 일정이 아닙니다. 개별 정격은 전압 등급 및 구성에 따라 다릅니다. 구매자는 구매를 승인하기 전에 최신 기술 데이터시트를 요청하고 정확한 모델에 필요한 모든 값을 확인해야 합니다.
고전압 회로 차단기를 선택하려면 전기 설계 팀, 장비 공급업체, 프로젝트 계약자 및 운영 유틸리티 간의 조정이 필요합니다. 다음 체크리스트는 실용적인 출발점을 제공합니다.
후이싱은 다양한 전압 및 전류 요구 사항에 맞는 제품 구성을 제공하며 특정 프로젝트 조건에 맞게 사용자 정의가 가능합니다. 엔지니어는 제안된 회로 차단기가 실제 애플리케이션과 일치하는지 확인하기 위해 네트워크 사양 및 프로젝트 요구 사항을 제출해야 합니다.
잘 설계된 회로 차단기라도 적절한 검사 및 유지 관리 프로그램이 필요합니다. 유지 관리 빈도와 범위는 제조업체의 지침, 해당 규정, 작동 이력 및 현장 위험 평가를 따라야 합니다.
중요한 유지 관리 활동에는 다음이 포함될 수 있습니다.
SF₆는 강력한 온실가스입니다. 가스 취급, 누출 방지, 복구 및 폐기는 해당 환경 규정 및 제조업체 절차를 따라야 합니다. 고전압 장비 또는 가압 가스와 관련된 모든 유지 관리는 승인된 안전 절차를 사용하여 자격을 갖춘 직원이 수행해야 합니다.
사전 유지 관리 전략은 발생하는 문제가 장비 가용성에 영향을 미치기 전에 이를 식별하고 보다 예측 가능한 수명 주기 계획을 지원하는 데 도움이 됩니다.
주요 기능은 보호 시스템에서 필요할 때 전기 회로를 전환하고 오류 전류를 차단하는 것입니다. 이는 결함을 격리하고 비정상적인 전기 조건으로 인해 연결된 장비를 보호하는 데 도움이 됩니다.
후이싱은 데드 탱크 SF₆ 가스 회로 차단기 포트폴리오에 대해 40.5kV ~ 245kV의 정격 전압 옵션을 나열합니다. 정확한 등급 및 관련 기술 매개변수는 선택한 모델에 따라 다릅니다.
SF₆는 강력한 유전체 및 아크 소호 특성을 갖고 있어 특정 고전압 차단 설계에 적합합니다. 이는 또한 강력한 온실가스이기 때문에 효과적인 밀봉, 누출 모니터링, 복구 및 책임 있는 처리가 중요합니다.
정격 전류는 회로 차단기가 특정 조건에서 지속적으로 흐르도록 설계된 전류를 나타냅니다. 정격 단락 차단 전류는 정의된 테스트 조건에서 차단하도록 설계된 오류 전류 수준을 나타냅니다. 두 등급 모두 시스템 요구 사항을 충족해야 합니다.
설치 지점에 대해 계산된 예상 단락 전류를 사용한 다음 전기 설계 팀과 함께 필요한 정격과 적용 가능한 시스템 조건을 확인하십시오. 선택한 차단 용량은 네트워크 결함 수준 및 지정된 스위칭 임무에 적합해야 합니다.
후이싱은 특별한 전기 매개변수와 까다로운 환경 조건을 포함한 특정 엔지니어링 요구 사항에 맞게 맞춤형 생산이 가능함을 나타냅니다. 타당성을 확인하기 위해 필요한 전압, 전류, 차단 용량, 현장 조건 및 프로젝트 문서를 제공하십시오.
후이싱의 제품 페이지에는 GB/T 1984 및 IEC 62271-100이 나열되어 있습니다. 구매자는 주문하기 전에 해당 버전, 필수 유형 테스트 문서, 현지 규정 및 추가 프로젝트별 표준을 확인해야 합니다.
고전압 회로 차단기는 송전 및 배전 시스템의 중요한 구성 요소로서 정상적인 스위칭 작동과 신속한 오류 차단을 지원합니다. 장비를 선택할 때 엔지니어는 정격 전압, 연속 전류, 단락 차단 용량, 절연 저항 수준, 작동 성능, 환경 조건 및 유지 관리 요구 사항을 통합 기준으로 평가해야 합니다. 40.5~245kV 전압 등급을 포괄하고 이중 아크 소광 기술을 통합한 Huixing의 데드 탱크 SF₆ 가스 회로 차단기 포트폴리오는 실외 변전소, 산업용 전력 시스템, 재생 가능 에너지 연결 및 송전 네트워크 프로젝트를 위한 옵션을 제공합니다. 귀하의 애플리케이션에 적합한 구성을 확인하려면 Huixing의 고전압 회로 차단기 솔루션을 살펴보고저희에게 연락주세요기술 사양에 대해 논의하고, 모델별 문서를 요청하고, 전력 프로젝트에 맞는 견적을 받으려면
-
