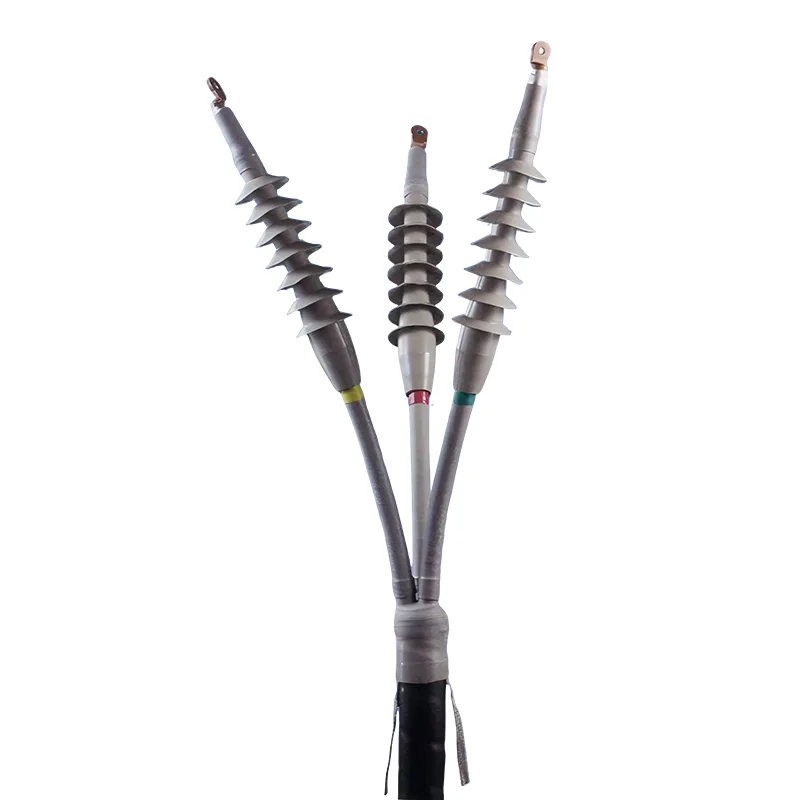

중압 케이블 종단은 10~35kV 배전 시스템에 없어서는 안될 연결 구성 요소로, 전원 케이블과 다양한 전기 장비 간의 중요한 인터페이스 역할을 합니다. 정밀하게 설계된 이 장치는 신뢰할 수 있는 전기 전도성, 견고한 절연 보호 및 우수한 환경 밀봉 기능을 제공하여 실내, 실외 및 특수 산업 응용 분야 전반에 걸쳐 안전하고 중단 없는 전력 전송을 보장합니다.
10~35kV 변전소의 개폐기 캐비닛과 링 주 장치의 입구 및 출구 단자에 설치되어 케이블과 캐비닛 전도성 구성 요소 사이에 안전한 전기 연결을 설정하는 동시에 필수적인 절연 보호 기능을 제공합니다. 컴팩트한 디자인은 변전소 시설 내 공간이 제한된 설치 요구 사항에 완벽하게 적응합니다.
중전압 배전 변압기의 고전압 및 저전압 측 단자 모두에 장착된 이 종단은 케이블을 변압기 부싱 스터드에 원활하게 연결합니다. 이 제품은 실외 환경에서 습기, 먼지 및 오염 물질의 유입을 효과적으로 방지하여 변압기와 케이블 네트워크 간의 안정적이고 신뢰할 수 있는 연결을 보장합니다.
케이블 트렌치, 터널, 교량 등 까다로운 설치 환경의 케이블 끝 부분에 이상적입니다. 뛰어난 밀봉 성능은 높은 습도, 진동, 온도 변화 등 복잡한 작동 조건을 견디며 절연 성능 저하를 초래할 수 있는 물의 침입을 방지합니다.
이 제품은 재생 가능 에너지 스테이션(풍력 및 태양광), 철도 운송 시스템 및 데이터 센터의 중전압 케이블 콘센트에 배포됩니다. 이러한 중전압 케이블 종단 장치는 현대 전력망의 높은 신뢰성과 환경적 요구 사항을 충족하며 케이블을 인버터, 스위치기어 및 기타 중요한 장비에 연결하는 동시에 빈번한 시작-중지 작동 주기를 수용합니다.
도시 및 농촌 배전망의 머리 위 케이블 전환 지점과 옥외 기둥 장착 장비 터미널에 사용되는 이 제품은 절연 보호와 기계적 고정 기능을 결합합니다. 직사광선, 비, 오염 물질 축적 등 혹독한 실외 조건을 견디며 라인 터미널의 안전한 작동을 보장합니다.
중전압 케이블 종단은 현대 배전 시스템의 업계 표준으로 확립된 6가지 탁월한 성능 이점을 제공합니다.
정밀하게 설계된 스트레스 콘과 스트레스 튜브를 특징으로 하는 이 장치는 케이블 실드 파손 시 전기장 집중을 효과적으로 분산시켜 부분 방전 및 코로나 효과를 제거합니다. EPDM 및 실리콘 고무와 같은 고급 절연 재료로 제작되어 높은 절연 내력을 제공합니다. 반도전성 차폐층은 케이블 본체와 완벽하게 연결되어 균일한 전기장 분포와 안정적인 접지를 보장하므로 절연 파괴 위험이 크게 줄어듭니다.
냉간 수축 및 조립식 설계가 시장을 지배하고 있어 화염 가열이 필요하지 않습니다. 설치에는 지지 스트립을 당기기만 하면 종단이 자동으로 줄어들어 케이블에 단단히 고정됩니다. 설치 시간은 기존 열수축 제품의 1/3에 불과합니다. 간단한 프로세스에는 최소한의 기술 전문 지식이 필요하므로 케이블 웰 및 좁은 캐비닛과 같은 제한된 공간에서도 신속한 설치가 가능합니다. 화재 위험이 없으며 디자인은 악천후에도 탁월한 적응성을 제공합니다.
이러한 중전압 케이블 종단은 완전히 밀봉된 방수 구조를 갖추고 있습니다. 프리미엄 제품은 IP68 침투 보호를 달성하여 습기와 물 침입을 완전히 차단합니다. 고무 소재는 뛰어난 탄성과 최소한의 영구 변형을 나타내며 "호흡 효과" 없이 케이블 열팽창 및 수축에 동적으로 부합합니다. 또한 UV 저항성, 오존 저항성, 넓은 온도 내성(-40°C ~ 90°C) 및 화학적 부식 저항성을 제공하여 혹독한 실외, 습하고 오염된 환경에서 안정적인 성능을 유지합니다.
절연, 차폐 및 스트레스 콘을 포함한 핵심 구성 요소는 정밀 성형을 통해 공장에서 통합되어 일관된 품질을 보장하고 엄격한 공장 테스트를 거칩니다. 기존 열수축 제품에 비해 고장률이 약 40% 낮습니다. 일단 설치되면 정기적인 유지 관리가 필요하지 않으며 25~30년의 서비스 수명으로 유지 관리가 필요 없거나 유지 관리가 적은 운영을 달성하므로 네트워크 운영 비용과 중단 빈도가 크게 줄어듭니다.
기계적 강도가 높기 때문에 신축, 압축, 굽힘 및 진동에 저항하고 케이블 변위, 정착 및 단락 전기역학적 힘을 수용합니다. 대부분의 모델은 화재 시 독성 가스를 방출하지 않는 난연성, 저연, 할로겐 프리 소재를 사용하여 환경 및 화재 안전 규정을 준수합니다. 다양한 단면의 단일 코어 및 3코어 케이블에 사용할 수 있으며 XLPE를 포함한 주류 중전압 케이블과 호환되며 모든 실내, 실외, 변전소 및 재생 에너지 애플리케이션에 적합합니다.
초기 단가는 기존 열수축 제품보다 약간 높을 수 있지만 중전압 케이블 종단은 빠른 설치, 긴 서비스 수명, 낮은 고장률 및 유지 관리가 필요 없는 작동으로 인해 훨씬 더 나은 전체 수명 주기 경제성을 제공합니다. 또한 스마트 그리드, 재생 가능 에너지 및 철도 운송 시스템에 대한 향후 업그레이드를 지원하여 배전 인프라에 대한 장기적으로 안정적인 보호를 제공합니다.
|
|
표준 요구 사항 |
|
||
|
8.7/15kV |
12/20kV |
26/35kV |
||
|
|
|
|
|
플래시오버 및 펑크 없음 |
|
|
35KV, 플래시오버 없음 및 |
|
|
|
|
|
|
|
|
|
|
|
95kV |
125KV |
200KV |
|
|
|
||||
|
|
23KV |
30kV |
65KV |
|
|
95-100 ℃로 도체 가열, 5 시간 가열을 포함하여 8 시간 동안 각 사이클, |
||||
|
|
15kV |
20kV |
45KV |
부분 방전 <5pC |
|
95-100 ℃로 도체 가열, 부분 방전 ≤10pC |
||||
|
|
23KV |
30kV |
65KV |
|
|
|
||||
|
|
15kV |
20kV |
45KV |
부분 방전 <5pC |
|
95-100 ℃로 도체 가열, 부분 방전 ≤10pC |
||||
|
|
95kV |
125KV |
200kV |
플래시오버 및 펑크 없음 |
|
|
||||
|
|
|
30kV, 플래시오버 없음 및 |
|
|
|
|
|
|
32.5KV, 플래시오버 없음 및 |
플래시오버 및 펑크 없음 |
|
|
|
|
|
|
