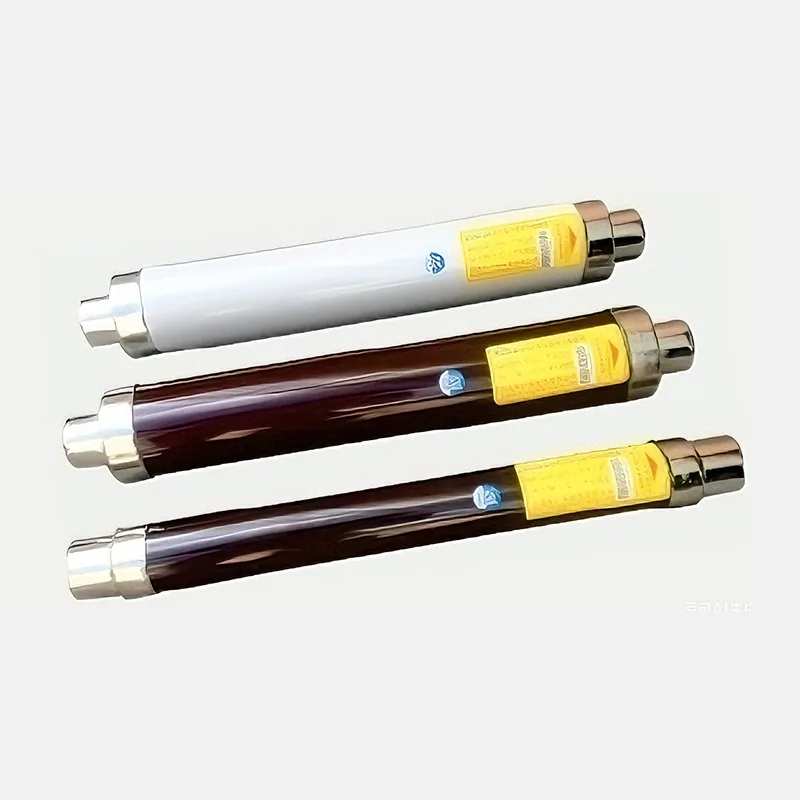

보호 변압기용 고전압 제한 전류 퓨즈

변압기 보호용 고전압 제한 전류 퓨즈는 전력 시스템의 배전 변압기에 필수적인 보호 장치입니다. 밀리초 수준의 빠른 전류 제한과 안정적인 차단 용량을 갖춘 이 제품은 10kV~40.5kV 중압 배전 네트워크에 널리 적용되어 변압기 안전과 전력망 안정성을 보장하는 핵심 장비 역할을 합니다. 아래에서는 핵심 애플리케이션과 뛰어난 성능 이점에 대한 심층적인 소개를 통해 현대 전력 인프라에서의 기술적 장점과 실용적인 가치를 보여줍니다.

핵심 애플리케이션

이러한 전문 보호 장치는 다양한 전력 시스템 시나리오에서 배전 변압기의 목표 보호 요구 사항을 충족하기 위해 개발되었습니다.

배전 변압기의 고전압 측에 대한 1차 보호

이는 침지형 및 건식형을 포함하여 10kV 및 35kV 중압 배전 변압기의 고전압 측에 대한 주요 보호 요소로 가장 일반적으로 사용됩니다. 권선단락, 절연불량 등의 내부고장이나 외부선단락으로 인해 과전류가 발생하는 경우, 단락전류가 최고조에 달하기 전에 퓨즈가 급격하게 끊어져 회로의 이상을 차단합니다. 이는 과열 및 전기역학적 힘으로 인한 변압기 소손 또는 폭발을 방지하고 전체 전력망에 걸쳐 결함이 확산되는 것을 제한합니다. 인기 있는 모델로는 XRNT1, CEF 및 STR20이 있으며 정격 전류 범위는 10A~80A로 다양한 변압기 용량에 적합합니다.

링 메인 유닛 및 박스형 변전소 보호 지원

도시 배전망 링 주 장치 및 박스형 변전소에서 이러한 퓨즈는 부하 차단 스위치와 협력하여 경제적이고 효율적인 "퓨즈 + 부하 차단 스위치" 보호 체계를 형성합니다. 이 솔루션은 고가의 회로 차단기를 대체하고 장비 투자 비용을 크게 절감합니다. 컴팩트한 플러그인 구조는 공간이 제한된 링 메인 유닛 내부에 잘 들어맞으며 빠른 오류 격리와 안정적인 분할형 전원 공급 장치를 실현하여 부하가 밀집된 도시 배전 지역에 매우 적합합니다.

신에너지 및 산업용 배전 시스템 보호

풍력발전단지, 태양광 발전소의 집전선은 물론 산업 플랜트의 고전압 배전 시스템에 널리 설치되어 그리드에 연결된 변압기를 보호합니다. 재생 가능 에너지원의 출력 변동과 산업 생산으로 인한 충격 부하에 대처하고, 시스템 전압을 안정화하며, 정확한 계전기 보호를 보장하고, 신에너지의 안전한 계통 연결과 안정적인 산업용 전원 공급을 지원할 수 있습니다.

혹독한 작업 환경에서 변압기 보호

부식 방지 및 완전 밀봉 유형을 포함한 특수 맞춤형 버전은 해안 염수 안개 지역, 사막 모래 폭풍 지역 및 고지대 지역과 같은 가혹한 조건에서 작동하는 변압기에 사용할 수 있습니다. 외부 환경 부식에 꾸준히 저항하고 일관된 보호 성능을 유지하며 장비 수명을 연장하고 일일 유지 관리 비용을 줄입니다.

독특한 성능 이점

밀리초 수준 전류 제한 및 빠른 오류 격리

고전압 전류 제한 퓨즈는 탁월한 전류 제한 성능을 제공하고 일반적으로 수십 밀리초가 걸리는 회로 차단기보다 훨씬 빠른 3~6밀리초 이내에 완전한 오류 차단 기능을 제공합니다. 이 제품은 0.35 미만의 전류 제한 비율로 상승 단계에서 단락 전류를 억제하여 전기역학적 충격과 열 손상을 효과적으로 낮추고 변압기 권선과 절연 구조를 보호하며 고장 후 유지 관리 비용을 줄입니다.

우수한 아크 소멸 및 높은 작동 안전성

석영모래로 채워진 밀봉된 도자기 튜브 구조를 채택한 퓨즈는 퓨즈 중에 발생하는 전기 아크를 빠르게 냉각 및 소멸시켜 아크 재점화 및 과전압 발생을 방지합니다. 고온, 고강도 퓨즈 튜브로 제작된 이 제품은 1000MVA 이상의 차단 용량을 자랑하여 결함 조건에서 안전한 차단을 보장하고 상간 단락 및 장비 폭발의 위험을 제거합니다.

컴팩트한 구조, 간편한 설치 및 간단한 유지보수

크기가 작고 무게가 가벼워 다양한 설치 레이아웃에 적합합니다. 플러그인 설계를 통해 특별한 도구 없이 신속하게 퓨즈를 교체할 수 있으며, 한 명의 작업자가 5~10분 내에 완료할 수 있어 정전 손실을 최소화할 수 있습니다. 통합된 표준 인터페이스를 통해 부하 차단 스위치, 링 메인 장치 및 기타 주류 장비와 호환성이 뛰어나 엔지니어링 설계 및 현장 구성을 단순화합니다.

높은 비용 효율성 및 낮은 전체 수명주기 비용

회로 차단기와 비교하여 이 퓨즈는 초기 조달 비용이 회로 차단기의 1/5~1/10에 불과하여 훨씬 저렴합니다. 복잡한 기계적 구동 부품이 없는 단순한 내부 구조로 일상적인 유지 관리가 거의 필요하지 않습니다. 긴 서비스 수명과 낮은 고장률을 지원하는 퓨즈와 부하 차단 스위치의 매칭 적용은 유통 네트워크의 대규모 홍보에 이상적인 매우 비용 효율적인 보호 체계를 형성합니다. 적시에 오류를 격리하면 정전 영향이 줄어들고 전반적인 전원 공급 장치 신뢰성이 향상됩니다.

계층적 그리드 보호 조정을 위한 선택적 보호

보호 변압기용 고전압 제한 전류 퓨즈는 제어 오차가 ±10% 이내인 정밀한 시간-전류 특성을 보유하고 있어 저압 차단기 및 기타 퓨즈와 같은 상위 및 하위 보호 장치와 안정적인 선택 조정을 달성합니다. 대규모 정전을 방지하기 위해 결함이 있는 지점만 차단됩니다. 프리미엄 모델에는 퓨즈 과열을 방지하고 전반적인 작동 안정성을 더욱 향상시키기 위해 과열 보호 기능이 내장되어 있습니다.
