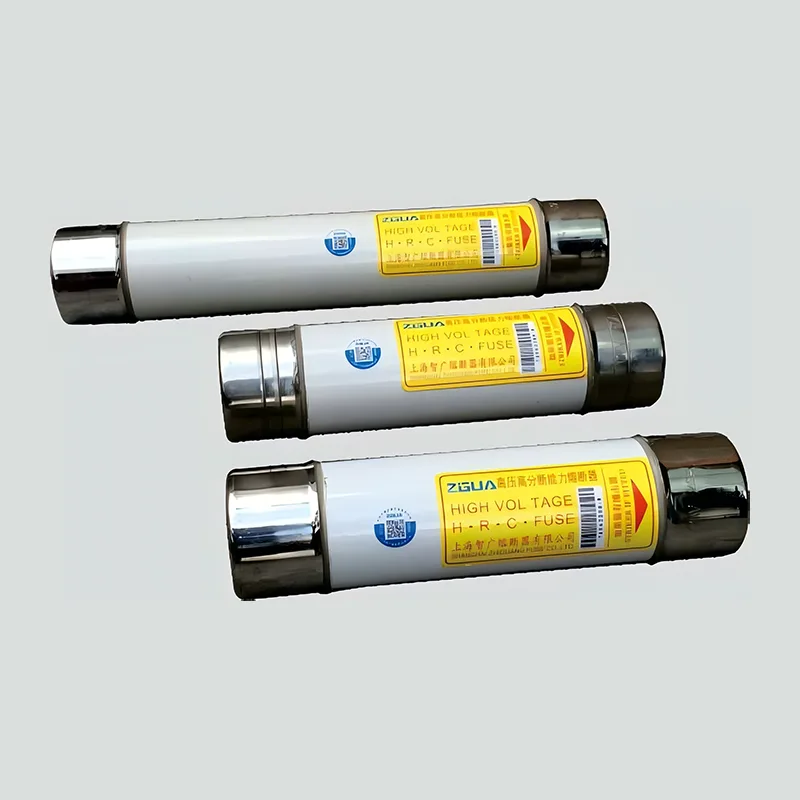

유입 변압기용 고전압 제한 전류 퓨즈는 10kV~40.5kV 중전압 배전망에 사용되는 핵심 보호 부품입니다. 탁월한 유침 호환성과 밀리초 수준의 전류 제한 차단 용량을 갖춘 이 제품은 유침 변압기의 안전한 작동을 보장하는 필수 장비입니다. 다음은 주요 애플리케이션 시나리오와 뛰어난 성능 이점에 대한 자세한 개요이며, 현대 전력 인프라 구축에서의 기술적 강점과 실질적인 가치를 강조합니다.
유침 변압기의 고유한 작동 조건에 맞게 맞춤화된 이러한 전문 보호 퓨즈는 여러 전력 시스템 분야에 널리 적용됩니다.
이는 미국식 패드 장착 변압기 및 단위 변전소에 대한 주요 고전압 측면 보호 역할을 합니다. 부스바 연결 또는 건식 배럴 플러그인 설계로 제공되며 변압기 오일 탱크 내부에 직접 설치할 수 있습니다. 오일이 충전된 환경에 최적화된 3중 밀봉 구조로 제작되어 탁월한 밀봉 성능을 발휘하고 절연 특성을 손상시킬 수 있는 습기 유입을 차단합니다. 주로 내부 권선 단락, 절연 파괴 및 2차측 단락 오류로부터 변압기를 보호하여 과열 및 전기역학적 스트레스로 인한 변압기 소손 또는 폭발을 효과적으로 방지합니다.
도시 및 농촌 배전망에서 이러한 퓨즈는 실외 극 장착형 유침 변압기의 고전압 측에 장착됩니다. 부하 차단 스위치와 함께 사용하면 경제적이고 효율적인 보호 솔루션을 구성합니다. 염수 분무, 모래 폭풍, 급격한 온도 변화 등 혹독한 실외 환경을 견딜 수 있으며, 결함을 신속하게 격리하여 전력망 전체에 결함 전파를 막아 주거용 및 산업용 사용자에게 안정적인 전원 공급을 보장합니다.
풍력 발전소 및 태양광 발전소의 컬렉터 회로에서 이 퓨즈는 그리드 연결 유침 변압기에 대한 안정적인 보호 기능을 제공합니다. 재생 가능 에너지원의 가변적이고 간헐적인 전력 출력은 불안정한 변압기 자화 돌입 전류를 생성하는 경향이 있습니다. 이 퓨즈는 정상적인 돌입 전류와 오류 전류를 정확하게 구별하여 잘못된 트립을 방지하고 정확한 전압 측정과 안정적인 계전기 보호를 보장하며 재생 에너지 전력의 안전한 그리드 연결을 보장합니다.
철강, 화학, 시멘트 및 기타 산업 플랜트의 고전압 배전 시스템에 일반적으로 배치되는 이 퓨즈는 까다롭고 복잡한 산업 부하에 적응하고 유침 변압기에 대한 안정적인 과부하 및 단락 보호 기능을 제공합니다. 콤팩트한 레이아웃은 좁은 산업용 배전실에 잘 맞으며, 플러그인 구조로 신속한 교체가 가능해 유지보수 시간이 크게 단축되고 생산 중단 손실이 최소화됩니다.
이 퓨즈는 오일이 채워진 작동 환경을 위해 특별히 제작되었습니다. 엔드 캡과 퓨즈 튜브 사이의 조인트는 고무 개스킷과 내유성 접착제를 사용한 이중 밀봉 설계를 채택하여 변압기 오일 누출 및 외부 습기 침투를 효율적으로 방지합니다. 특정 고사양 모델은 건식 배럴 베이스 플러그인 구조를 채택하고 퓨즈 요소는 변압기 오일과 분리된 건식 배럴에 배치됩니다. 이러한 구조는 안정적인 내부 오일 시스템 안전성을 유지하고, 변압기 오일을 배출하지 않고도 퓨즈 교체가 가능하며 일일 유지 관리 비용을 효과적으로 절감합니다.
탁월한 전류 제한 특성을 갖춘 유입 변압기용 고전압 제한 전류 퓨즈는 일반적으로 수십 밀리초가 걸리는 일반 회로 차단기보다 훨씬 빠른 3~6밀리초 이내에 오류 차단을 완료할 수 있습니다. 0.35 미만의 전류 제한 비율로 단락 전류 상승을 효율적으로 억제하고 장비에 대한 전기 역학적 충격과 열 손상을 줄여 변압기 권선 및 절연 시스템을 완벽하게 보호하고 결함 수리 비용을 줄입니다. 또한 정확한 역시간-전류 특성(±10% 이내 허용 오차)은 일반 변압기 자화 돌입 전류를 잘 견디고 원치 않는 트리핑을 방지할 수 있습니다.
석영 모래로 채워진 밀봉된 도자기 튜브로 제작된 퓨즈는 퓨즈 중에 생성된 전기 아크를 빠르게 냉각 및 소멸시켜 아크 재점화 및 일시적인 과전압을 방지할 수 있습니다. 퓨즈 튜브는 고온 내성 및 고강도 알루미나 도자기로 만들어졌으며 차단 용량은 1000MVA를 초과합니다. 안정적인 고장 회로 차단을 보장하고 상간 단락 및 장비 폭발과 같은 위험을 방지하며 유침 전기 장비에 대한 엄격한 안전 기준을 완벽하게 준수합니다.
가볍고 공간을 절약하는 퓨즈는 다양한 설치 공간, 특히 미국식 패드 장착 변압기와 같이 공간이 제한된 장치에 적합합니다. 플러그인 설계를 통해 복잡한 도구 없이 퓨즈 교체가 가능합니다. 한 명의 작업자가 변압기 탱크 외부의 전체 작업을 5~10분 내에 완료할 수 있어 유지 관리 주기와 정전 기간이 크게 단축됩니다. 통합 표준 인터페이스를 갖춘 이 제품은 부하 차단 스위치, 링 메인 장치 및 기타 전력 장비와의 강력한 호환성을 제공하여 엔지니어링 설계 및 현장 건설 작업을 단순화합니다.
고전압 회로 차단기와 비교하여 이러한 유입식 변압기용 고전압 제한 전류 퓨즈는 초기 투자 비용이 훨씬 낮고 회로 차단기의 1/5~1/10에 불과합니다. 복잡한 기계적 작동 구성 요소 없이 단순한 구조를 갖추고 있어 일상적인 유지 관리가 거의 필요하지 않습니다. 수명이 길고 고장률이 낮기 때문에 부하 차단 스위치와 결합하면 매우 비용 효과적인 보호 체계를 형성하여 유통 네트워크의 대규모 홍보에 이상적입니다. 신속한 오류 격리는 또한 정전 범위와 기간을 줄여 전체 그리드 전원 공급 장치의 신뢰성을 향상시키고 간접적인 경제적 손실을 완화합니다.
