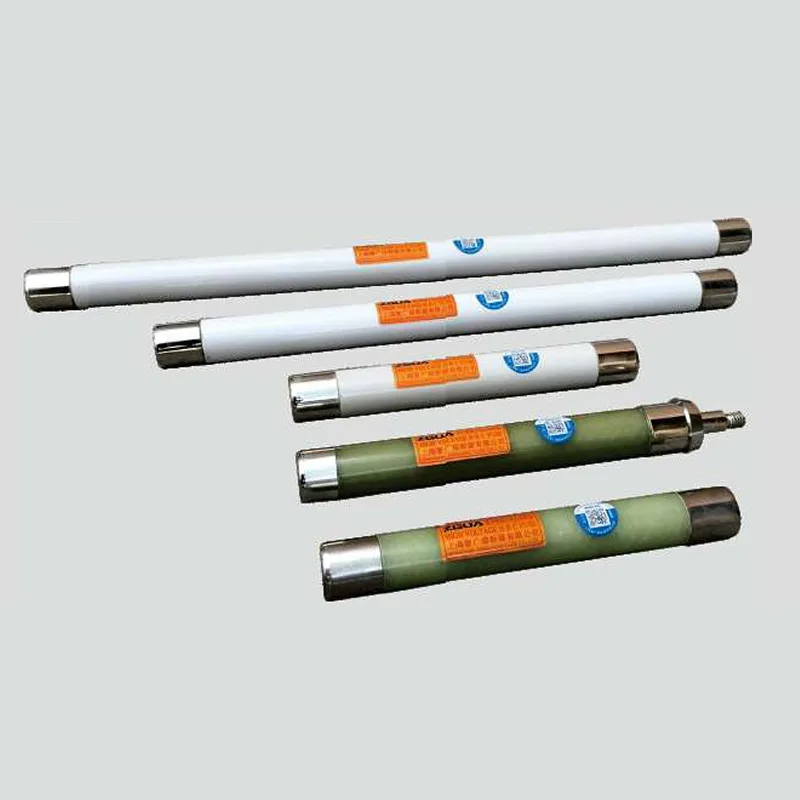

계측기 변압기 보호용 고전압 제한 전류 퓨즈

계기용 고전압 제한 전류 퓨즈 변압기 보호는 전력 시스템의 전압 변압기(PT)를 위한 핵심 보호 ​​부품입니다. 정밀한 보호 성능과 안정적인 차단 용량을 갖춘 이 제품은 최대 66kV의 전력망에서 널리 사용되며, 변압기의 안전한 작동과 안정적인 전력망 성능을 보장하는 필수 장비로 사용됩니다. 다음은 현대 전력 인프라의 기술적 강점과 실제 가치를 완전히 반영하는 주요 응용 시나리오와 뛰어난 성능 이점입니다.

주요 배포 시나리오

이러한 전문 보호 장치는 다양한 전력 시스템 애플리케이션에서 전압 변압기의 고유한 보호 요구 사항을 충족하기 위해 개발되었습니다.

중전압 및 저전압 그리드의 PT에 대한 1차측 보호

이는 최대 66kV, 특히 10kV 및 35kV 시스템의 전력망에서 전압 변압기의 1차측 보호에 가장 일반적으로 사용됩니다. 턴간 단락, 층간 단락, 절연 파괴 등 PT에 내부 결함이 발생하면 이 퓨즈가 급격하게 끊어져 회로를 분리합니다. 이는 과열 및 단락 사고로 인한 PT 손상이나 폭발을 방지하고, 사고가 고전압 계통 전체로 확산되는 것을 방지합니다. 주류 모델에는 RN2, RN4 및 XRNP가 포함되며 0.5A 정격 전류는 변압기의 작동 매개변수와 완벽하게 일치합니다.

실내 개폐 장치 및 계량 캐비닛 보호

PT 캐비닛, PT 서지 피뢰기 조합 캐비닛, 변전소 및 배전실의 계량실에 널리 설치되는 이 퓨즈는 플러그인 구조를 채택하여 설치 및 교체가 쉽습니다. 컴팩트한 크기는 좁은 캐비닛 공간에 잘 맞습니다. 단로기와 결합하면 완벽한 PT 보호 회로를 형성하여 전력 계량 및 모니터링 시스템의 안전하고 안정적인 작동을 보장합니다.

기둥 장착형 PT 및 옥외 배전 장비 보호

전압 변압기용 드롭아웃형 고전압 퓨즈는 도시 및 농촌 배전망의 주상 장착형 PT에 널리 사용됩니다. 변압기를 보호할 수 있을 뿐만 아니라 그리드 스위칭이나 낙뢰로 인한 과도 과전압과 돌입 전류, 공진 과전압으로 인한 여자 서지 전류를 견딜 수 있어 PT 권선의 소손을 방지할 수 있습니다.

재생 에너지 그리드 연결 및 산업 배전 시스템

풍력발전소, 태양광발전소의 집전선, 산업체의 고전압 배전 시스템에 설치되어 변압기를 안정적으로 보호합니다. 이는 정확한 전압 측정과 안정적인 릴레이 보호를 보장하고, 새로운 에너지원의 안정적인 그리드 연결과 산업 생산을 위한 무정전 전원 공급을 보장합니다.

독특한 성능 이점

정확한 보호 및 신속한 장애 격리

계기용 변압기 보호용 고전압 전류 제한 퓨즈는 뛰어난 전류 제한 성능과 빠른 퓨즈 응답이 특징입니다. 1~5ms 이내에 오류를 제거하여 단락 전류 피크를 효과적으로 제한하고 전기역학적 영향과 열 손상을 줄일 수 있습니다. 니크롬선과 같은 특수 퓨즈선이 장착되어 있어 정상적인 과도 돌입 전류를 견딜 수 있고 지속적인 과전류에 대해 신속하게 조치를 취하여 변압기를 정확하게 보호할 수 있습니다.

우수한 아크 소광 성능과 높은 작동 안전성

계기용 변압기 보호용 고전압 제한 전류 퓨즈는 밀봉된 석영 모래로 채워진 도자기 튜브 구조를 채택합니다. 융합 중에 생성된 전기 아크는 석영 모래에 의해 즉시 소멸되어 아크 재점화 및 과전압을 방지할 수 있습니다. 퓨즈 튜브는 내압성이 강하고 차단 용량이 우수한 고온 내성 및 고강도 재료로 만들어졌으며 차단 용량이 1000MVA를 초과하여 오류 조건에서 안전하고 안정적인 회로 차단을 보장합니다.

컴팩트한 구조, 쉬운 설치 및 낮은 유지 관리

작고 가벼운 이 퓨즈는 다양한 설치 조건에 적합합니다. 플러그인 설계를 통해 전문 도구 없이 신속하게 퓨즈를 교체할 수 있어 한 사람이 작업할 수 있고 유지 관리 시간이 크게 절약됩니다. 표준 인터페이스는 단로기, 개폐 장치 및 기타 전력 장비와의 높은 호환성을 특징으로 하여 엔지니어링 설계 및 현장 구축의 어려움을 줄여줍니다.

높은 비용 효율성과 낮은 전체 수명 비용

회로 차단기 및 기타 보호 장비에 비해 이 퓨즈는 복잡한 기계 부품이 없는 단순한 구조로 되어 있어 조달 비용이 낮고 일일 유지 관리 비용이 거의 0에 가까운 특징을 갖습니다. 서비스 수명이 길고 고장률이 낮아 일일 그리드 운영 비용을 효과적으로 낮춥니다. 또한 신속한 오류 격리는 정전 손실을 줄이고 전반적인 전원 공급 장치 신뢰성을 향상시킵니다.

강력한 호환성과 넓은 적용 범위

다양한 사양으로 제공되는 이 계측기 변압기 보호용 고전압 제한 전류 퓨즈는 0.5A~6.3A 범위의 정격 전류로 다양한 전압 레벨, PT 용량 및 그리드 작동 매개변수와 호환됩니다. XRNP와 같은 실내 모델과 실외 드롭아웃 유형을 포함한 다양한 유형은 다양한 현장 설치 요구를 충족하므로 전력 시스템에서 가장 널리 채택되는 PT 보호 장치 중 하나입니다.
