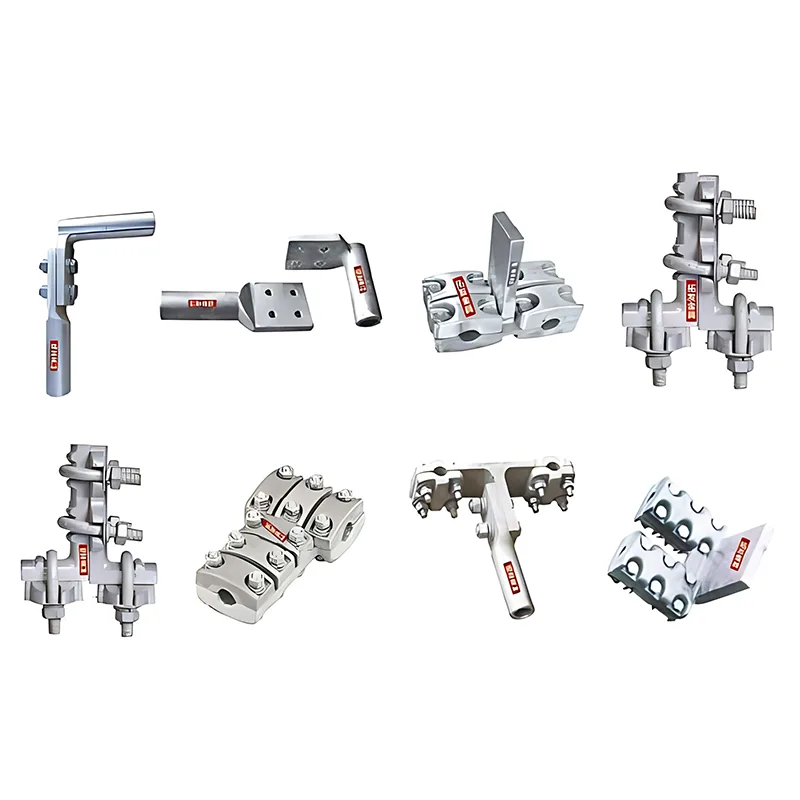

전송선 T 커넥터 피팅은 가공 전력선 및 변전소 부스바 시스템을 위한 필수 분기 연결 구성 요소입니다. 이는 송전 프로젝트에서 전류 분류 및 와이어 분기에 널리 사용됩니다. 입증된 현장 성능과 표준화된 설계를 통해 고전압 전력망에 안정적인 기계적 특성과 탁월한 전기 전도성을 제공합니다.
이러한 전송선 T 커넥터 피팅은 주로 가공선과 변전소에서 T 구성의 주 버스바에서 분기 회로를 분리하는 데 사용되어 주 도체와 분기선 사이의 안정적인 연결을 보장합니다. 이는 전송 시스템의 전력 분배를 위한 핵심 구성 요소 역할을 합니다.
다양한 도체 단면적에 맞게 볼트형(L형) 및 압축형(Y형) 설계로 제공됩니다. 단면적이 작은 도체의 경우 U형 연결이 있는 평행 홈 클램프를 사용하여 다양한 분기 요구 사항을 충족할 수도 있습니다.
330kV 이상의 전력 시스템에 적합하며 고압 송전선의 분기 연결 및 절연 요구 사항을 완벽하게 충족합니다.
도체 조임력에는 엄격한 기술 요구 사항이 적용됩니다. 그립 강도는 도체에 지정된 절단 강도의 10% 이상이어야 합니다. 직경이 49mm를 초과하는 도체용 볼트 체결식 클램프의 경우 그립 강도는 3% 이상이어야 안정적인 기계적 연결이 보장됩니다.
DC 저항은 동일한 길이의 도체보다 높지 않으며 부하 시 온도 상승은 도체의 온도 상승보다 낮습니다. 이는 전력 손실을 효과적으로 줄이고 효율적인 전류 전송을 보장합니다.
330kV 이상 애플리케이션의 경우 최대 작동 전압의 1.05배에서 눈에 보이는 코로나가 발생하지 않아 고전압 환경에서 절연 및 전기장 안정성 요구 사항을 충족합니다.
모델은 해당 도체의 공칭 단면적을 나타내는 숫자와 함께 표준 문자 코드(T 연결은 T, 압축 유형은 Y, 볼트 연결 유형은 L)를 사용합니다. 이를 통해 선택이 쉽고 폭넓은 호환성이 가능해집니다.
볼트 설치 및 압축 설치 옵션이 모두 제공되므로 도체 크기 및 현장 조건에 따라 선택할 수 있습니다. U형 연결은 단면적이 작은 도체에 사용할 수 있어 설치 어려움이 줄어듭니다.
송전선의 중요한 분기 연결 부품인 이 피팅 시리즈는 안정적인 기계적 성능, 우수한 전기 매개변수 및 유연한 설치를 제공합니다. 가공선 및 변전소 부스바의 T형 분기에 이상적인 솔루션으로, 전력 시스템의 안전하고 안정적인 작동을 안정적으로 지원합니다.
