ACSR 지휘자

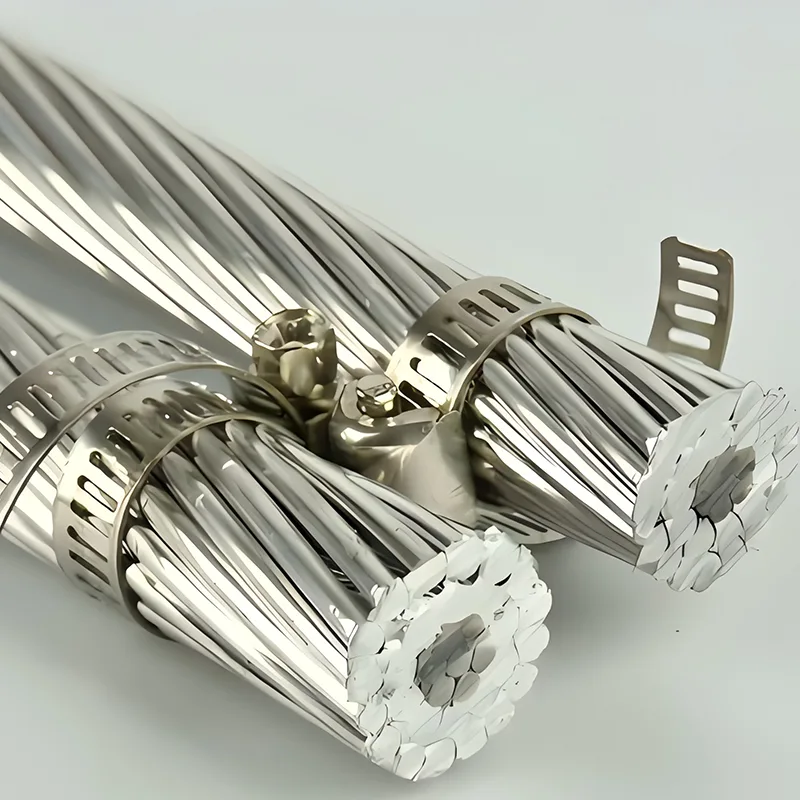

ACSR 도체(강철 코어 알루미늄 연선)는 전 세계적으로 가공 고전압 송전 및 배전선에 가장 널리 사용되는 도체입니다. 강철은 기계적 하중을 견디고 알루미늄은 전기를 전도하는 정교한 복합 구조를 특징으로 하는 ACSR은 비용 효과적인 알루미늄의 전도성과 강철의 구조적 강도 사이의 완벽한 균형을 유지하여 송전 업계에서 건전한 성능 벤치마크를 설정합니다. 핵심 장점은 다음과 같이 6가지 전문적인 측면에서 자세히 설명됩니다.

뛰어난 기계적 성능

장경간 부설 및 고하중 저항에 이상적

ACSR 도체의 내부 아연 도금 강철 코어는 1200MPa에서 1960MPa에 이르는 매우 높은 인장 강도를 자랑합니다. 도체 자중, 강풍, 얼음 코팅, 눈 쌓임 등 극한의 기계적 부하를 쉽게 견딜 수 있어 전력선의 안정적인 장기 작동을 보장합니다.

독점적인 강철 코어 구조로 낮은 처짐 성능을 달성합니다. 강철은 알루미늄보다 열팽창 계수가 훨씬 낮기 때문에 현재 가열 시 라인 처짐이 전체 알루미늄 도체(AAC)보다 30%~50% 낮아 고온 작동 조건에서 라인 안전성이 크게 향상됩니다.

우수한 기계적 특성으로 인해 ACSR의 안전한 설치 범위는 500미터를 초과할 수 있습니다. 송전탑의 수량을 효과적으로 줄이고 인프라 비용을 절감하므로 산지, 하천 횡단 등 복잡한 지형의 장경간 설치에 매우 적합합니다.

우수한 전기적 성능

대용량 송전용 고효율 도체

ACSR의 외부 레이어는 99.5%의 고순도 1350-H19 알루미늄으로 만들어졌으며 전도성은 최대 약 61% IACS입니다. 효율적인 전력 전도를 보장하면서 저손실 전력 전송을 실현하여 고전압 및 초고압 대용량 송전선의 전원 공급 요구 사항을 완벽하게 충족합니다.

대형 사양 ACSR 도체는 3000A를 초과하는 전류를 전달할 수 있으므로 최대 500kV의 전력선에 선호되는 도체입니다. 또한, 외경이 커져 코로나 개시전압이 상승하고, 고전압 운전 시 코로나 손실 및 동작 소음이 감소되며, 전력 전달 효율 및 친환경성이 더욱 향상됩니다.

탁월한 비용 성능

최적의 전체 수명주기 종합 비용

ACSR 도체는 탁월한 경제적 이점을 가지고 있습니다. 알루미늄은 가격이 구리의 1/4에 불과하고 밀도는 1/3에 불과합니다. 동일한 전류 전달 용량에서 ACSR은 구리 도체보다 가볍고 비용 효율적이므로 엔지니어링 프로젝트의 초기 투자를 크게 낮춥니다.

건설 중 경량 특성으로 인해 타워, 기초 및 호이스팅 작업의 건설 비용이 절감됩니다. 사용기간 동안 구조가 간단하고 유지보수가 거의 필요하지 않아 장기적으로 탁월한 경제적 이점을 제공합니다. 표준 서비스 수명은 일반 도체보다 훨씬 긴 40년을 초과하므로 포괄적인 경제적 이익이 더욱 증가합니다.

강력한 환경 적응성

안정적인 전천후 작동 성능

ACSR은 뛰어난 내후성과 부식방지 능력을 보유하고 있습니다. 알루미늄 표면에 치밀한 산화피막을 형성하여 대기침식, 산성비, 해안 염무 등에 의한 부식을 효과적으로 방지합니다. 강철 코어는 지속적인 녹 방지를 위해 고급 클래스 A/B/C 아연 도금 처리를 채택합니다. 이중 보호 구조로 안정적인 라인 작동을 보장합니다.

-40°C ~ +75°C(알루미늄 어닐링 온도 제한)의 온도 범위 내에서 안정적인 작동 성능을 유지합니다. 혹한, 고열, 고지대 등 극한 환경에 적응할 수 있어 기후 조건이 복잡한 지역에 이상적인 선택입니다.

유연한 구조 및 폭넓은 적용

모든 엔지니어링 시나리오에 적용 가능한 범용 도체

ACSR 도체의 강철-알루미늄 비율은 차별화된 프로젝트 요구 사항을 충족하기 위해 유연하게 조정될 수 있습니다. 강철 코어 비율이 더 높은 도체는 장경간 교차선 및 얼음으로 덮인 지역과 같이 높은 기계적 강도가 필요한 장면에 적용 가능합니다. 알루미늄 함량이 높은 제품은 대용량 및 장거리 전력 전송에 적합합니다.

이러한 구조적 유연성은 전체 시나리오 적용을 가능하게 합니다. 평야, 산, 강을 건너는 구간, 해안 지역은 물론 얼음이 많은 지역과 고지대에서도 안정적으로 작동합니다. 10kV 배전망과 500kV 초고압선 모두에 적용 가능하며, 만능 전력공학 도체로 폭넓게 인정받고 있습니다.

친환경 및 완전 재활용 가능

친환경 전력 인프라에 선호되는 소재

ACSR은 성숙한 재활용 및 재처리 기술을 갖춘 100% 재활용 가능한 알루미늄 및 강철 재료로 만들어졌으며 글로벌 녹색 인프라 건설 및 순환 경제 개발 표준을 완전히 준수합니다. 폐기된 도체는 환경 오염을 일으키지 않고 완전히 재활용 및 재사용될 수 있어 에너지 전력 시스템의 지속 가능한 개발을 위한 견고한 지원을 제공합니다.
