글로벌 전력망은 전례 없는 압박을 받고 있습니다. 재생 가능 에너지로의 전환, 초고압 전송 네트워크의 확장, 기상 이변의 빈도 증가로 인해 기존 도체로는 처리할 수 없는 가공 송전선에 대한 수요가 높아졌습니다.
기존 알루미늄 도체(주로 순수 알루미늄 와이어(예: 1350 등급))는 높은 전기 전도성(61%~65% IACS)을 제공하지만 인장 강도가 일반적으로 180MPa 미만으로 제한됩니다. 이는 강이나 해협을 가로지르는 장거리 횡단, 결빙이 심한 지역, 고온 작동 환경과 같은 응용 분야에서 중요한 문제가 됩니다. 송전선이 까다로운 지형에 걸쳐 수천 미터에 걸쳐 있거나 설계 한계를 초과하는 빙하중을 견뎌야 하는 경우 강도는 전도성만큼 중요합니다.
핵심 질문은 다음과 같습니다. 고강도 및 내열성 알루미늄 합금 케이블 솔루션이 기계적 성능과 전기 효율성 사이의 오랜 균형을 극복하여 현대 전력망의 극한 요구 사항을 충족할 수 있습니까? 대답은 점점 더 그렇습니다. 그러나 엔지니어링 및 조달 팀이 다음 프로젝트의 도체 옵션을 평가하려면 기본 기술을 이해하는 것이 필수적입니다.
이 기사에서는 기술 사양, 시장 데이터 및 실제 사례 연구를 바탕으로 알루미늄 합금 연선 산업을 재편하는 재료 혁신을 조사하여 전력 인프라 프로젝트를 위한 도체 선택에 대해 정보에 근거한 결정을 내리는 데 도움을 줍니다.
고성능 가공 도체를 설계할 때 근본적인 과제는 강도와 전도성 사이의 역관계에 있습니다. Al-Mg-Si 시리즈 합금(6xxx 시리즈)은 30.45~33.35MS/m의 전도성을 유지하면서 255~330MPa의 인장 강도를 달성하므로 고강도 알루미늄 합금 도체에 이상적인 선택입니다. 그러나 석출 경화, 결정립 미세화 및 격자 왜곡을 통한 강도 향상은 필연적으로 전자 전달을 방해하는 반면 전도도 최적화는 강화 효과를 약화시키는 경향이 있습니다.
이러한 성능 모순으로 인해 역사적으로 대규모 전송 프로젝트에서 고강도 알루미늄 합금 도체의 광범위한 채택이 제한되었습니다. 최근 연구에서는 조성 미세합금 및 공정 조정을 통해 획기적인 경로를 체계적으로 탐구했습니다. 희토류 원소 추가, 고급 노화 공정 최적화 및 심각한 소성 변형 기술의 출현으로 기계적 및 전기적 특성이 동시에 향상되기 시작했습니다.

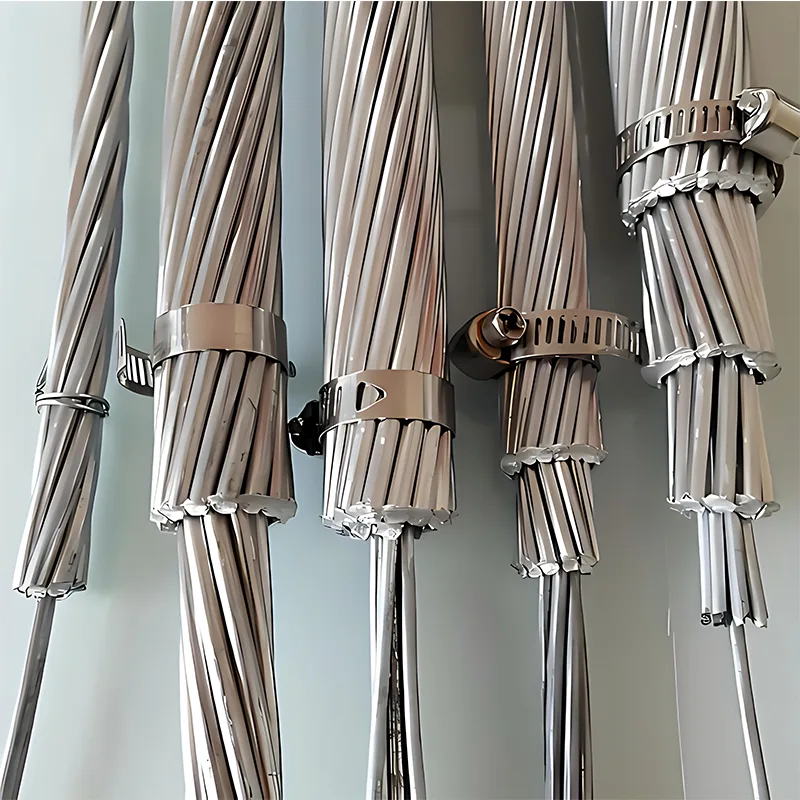

현대적인 내열성알루미늄 합금 연선주로 Al-Mg-Si(6201 합금) 또는 Al-Zr(내열성) 합금을 사용하여 제조되며 각각 IEC 62641, IEC 61089, ASTM B398 및 ASTM B399를 포함한 국제 표준에 따른 특정 작동 요구 사항을 충족하도록 설계되었습니다.
다음 표에는 고강도 내열 알루미늄 합금 케이블 제품의 성능 범위를 정의하는 주요 기술 매개변수가 요약되어 있습니다.
| 매개변수 | 표준값(6201-T81 AAAC) | 내열합금(Type-AT2) |
|---|---|---|
| 재료 | Al-Mg-Si 합금 | 알루미늄-지르코늄 합금 |
| 인장강도 | ≥295MPa(≥43,000psi) | 159~165MPa(최소) |
| 전도도 | 55%~57% IACS | 60%~61% IACS |
| 연속 작동 온도 | 90°C | 최대 150°C |
| 단시간 허용 온도 | 120°C | 180°C |
| 밀도 | 20°C에서 2.70kg/dm³ | 20°C에서 2.70kg/dm³ |
| 온도 계수 | 0.00360/°C | 0.00360/°C |
| 선형 팽창 계수 | 23 × 10⁻⁶ /°C | 23 × 10⁻⁶ /°C |
| 비저항 | 20°C에서 0.03284Ω·mm²/m | 20°C에서 0.02826Ω·mm²/m |
| 230°C/1h 후 잔류 강도 | — | ≥90% |
출처: ASTM B399, IEC 62641 및 산업 기술 간행물.
알루미늄 합금 도체의 동심원 연선 구조는 설치 유연성을 유지하면서 기계적 균형과 균일한 전류 분배를 제공합니다. 다양한 디자인은 다양한 용도에 사용됩니다.
| 도체 유형 | 핵심 구성 | 전류 운반 용량과 표준 ACSR | 주요 애플리케이션 |
|---|---|---|---|
| AAAC(전체 알루미늄 합금 도체) | 단층 또는 다층 6201 합금 | ACSR과 비교하여 손실이 적습니다. | 중경간, 해안지역, 도시분포 |
| TACSR(내열성 합금 도체 강철 강화) | 알루미늄-지르코늄 합금 외층 + 강철 또는 Invar 코어 | 50%~80% 더 높음 | 용량 확장, 복도 제약 구간 |
| AACSR(전체 알루미늄 합금 도체 강철 강화) | 6201 합금 외층 + 아연 도금 강철 코어 | 적당한 증가 |
출처: HTLS 도체 산업 데이터.
타워의 풍하중이 중요한 설계 요소인 대형 횡단면의 경우 고강도 내열성 알루미늄 합금 케이블이 결정적인 이점을 제공합니다. 예를 들어 최적화된 연선 패턴을 갖춘 AAAC는 다양한 구성에 사용할 수 있는 구성 매개변수에 자세히 설명된 대로 16mm²~560mm² 범위의 공칭 단면에서 34~170kN의 절단 하중을 달성할 수 있습니다.
2011년에 설립되어 베이징 왕징 과학기술단지에 본사를 두고 있는 전문 통합 전력 시스템 솔루션 제공업체인 Huixing Zhongdian (Beijing) Electric Co., Ltd.는 15년 간의 심층적인 업계 경험과 한국, 인도네시아, 베트남, 미국 및 도미니카 공화국에 걸친 글로벌 운영 입지를 결합하고 있습니다.
후이싱은 중국의 우수한 전기 제조 역량과 글로벌 시장 접근성을 결합합니다. 단조, 주조, 판금 가공, 사출 성형 등 핵심 공정을 다루는 전문 제조 시설과의 전략적 파트너십을 통해 첨단 테스트 및 조립 장비를 바탕으로 고품질 생산 역량을 유지하고 있습니다. 모든 제품은 ISO 9001 인증을 획득했으며 IEC, ASTM 등 국제 표준을 준수하는 테스트를 통과했습니다.
후이싱의 포괄적인 전력 제품 라인업 내에서 알루미늄 합금 케이블 포트폴리오에는 다음이 포함됩니다.
- AAC(전체 알루미늄 도체)
- AAAC(전체 알루미늄 합금 도체)
- ACSR(알루미늄 도체 강철 강화)
- XLPE 절연 전력케이블(0.6kV~138kV)
이러한 가공선 도체는 전송, 배전 및 변전소 응용 분야 전반에 걸쳐 신뢰할 수 있는 성능을 제공하도록 설계되었습니다. 한국, 도미니카 공화국, 미국에 해외 지사를 두고 있으며,후이싱중국의 제조 우수성과 전 세계 전력 인프라 프로젝트를 효과적으로 연결합니다.
알루미늄 합금 도체의 세계 시장은 빠른 속도로 확대되고 있습니다. 알루미늄 합금 저전압 케이블 시장은 2025년에 54억 7천만 달러로 평가되었으며, 2032년까지 77억 9천만 달러에 도달하여 연평균 복합 성장률(CAGR) 5.17%를 나타낼 것으로 예상됩니다. 한편, 전 세계 가공 알루미늄 도체 케이블 시장은 2025년 약 4억 5,200만 달러에 달했고, CAGR 4.2%로 2032년까지 6억 달러로 성장할 것으로 예상됩니다.
이러한 성장을 촉진하는 요인은 다음과 같습니다.
1. 구리-알루미늄 대체 동향. 2026년 초 구리 가격이 약 50% 상승하는 반면 알루미늄 가격은 상대적으로 안정적으로 유지되면서 알루미늄 합금 도체의 경제적 사례가 크게 강화되었습니다. 알루미늄 합금 케이블의 가격은 구리 등가물의 약 30%~50%에 달하면서도 비슷한 전류 전달 용량을 제공합니다.
2. 그리드 현대화 및 용량 확장. 전 세계 전력회사에서는 새로운 통행권이나 송전탑 수정 없이 선로 용량을 50~100%까지 늘릴 수 있는 TACSR과 같은 고온 저전류(HTLS) 도체를 사용하여 노후된 송전선을 재도선하고 있습니다.
3. 재생에너지 통합. 종종 외딴 지역에 위치한 태양광 발전소와 풍력 발전 단지의 확장으로 인해 최소한의 인프라로 장거리를 연결할 수 있는 가볍고 부식 방지 가공 도체가 필요하게 되었습니다.
4. 수출 수요 급증. 2026년 4월 중국의 알루미늄 연선 수출량은 약 27,580미터톤에 달해 전년 대비 28.95% 증가했습니다. 알루미늄 연선(HS 코드 76149000)만 해도 전월 대비 94.5% 급증하여 약 15,500미터톤에 이르렀습니다. 수출 목적지는 여전히 동남아시아, 아프리카 및 동아시아에 집중되어 있으며, 이는 고급 알루미늄 합금 케이블 제품에 대한 국제적 수요가 강력함을 나타냅니다.
고강도 알루미늄 합금 도체는 기존 도체로는 작동하지 않는 열악한 환경에서 탁월한 성능을 입증했습니다. 주요 애플리케이션 시나리오는 다음과 같습니다.
- 심하게 오염된 지역 또는 해안 지역: 강철 코어 없이 완전히 알루미늄 합금으로 구성된 AAAC 도체는 해양 또는 산업 환경에서 ACSR을 괴롭히는 갈바닉 부식의 위험을 제거합니다.
- 중간에서 무거운 얼음 구역: 6201 합금 도체의 높은 강도 대 무게 비율은 순수 알루미늄(예: 1350 등급) 설계에서 처짐 및 틈새 위반을 일으킬 수 있는 얼음 하중 하에서 기계적 무결성을 유지합니다.
- 용량 확장 개조: 150°C에서 작동하는 TACSR 도체는 새로운 통로를 확보하지 않고도 기존 타워의 전송 용량을 50%~80%까지 늘릴 수 있습니다.
- 대형 교차점: IACS 전도성이 58%이고 인장 강도가 표준 내열 합금의 1.5배인 고강도 내열 도체는 해협이나 강을 가로질러 1,000미터를 초과하는 구간을 위해 특별히 설계되었습니다.
A1: 기존 ACSR(알루미늄 도체 강철 강화)은 강철 코어를 감싸는 순수 알루미늄 연선(일반적으로 1350 등급)으로 구성됩니다. 강철 코어는 기계적 강도를 제공하지만 알루미늄과 강철 사이의 갈바닉 부식, 자기 히스테리시스 손실, 약 90°C에 달하는 낮은 연속 작동 온도 한도 등 몇 가지 제한 사항이 있습니다.
이에 반해 고강도 내열 알루미늄 합금 케이블은 Al-Mg-Si(6201 합금) 또는 Al-Zr 합금선을 열처리하여 강심에 의존하지 않고도 우수한 기계적 특성을 구현합니다. 이 합금은 55%~61% IACS의 전도성을 유지하면서 295~330MPa의 인장 강도를 달성합니다. 균일한 재료 구성은 갈바닉 부식 문제를 제거하고, 코어의 자기 효과를 방지하여 라인 손실을 줄이며, 내열 합금의 경우 지정된 강도 유지로 150°C에서 연속 작동을 가능하게 합니다. 또한 경량 구조(밀도 2.70kg/dm3)는 설치를 단순화하고 타워 간격을 넓혀 전체 프로젝트 인프라 비용을 절감합니다.
A2: 예. 최신 알루미늄 합금 연선은 엄격한 국제 표준 테스트를 거쳐 극한의 작동 조건에서 장기적인 신뢰성을 보장합니다. 장기간의 열 노출로 인한 어닐링, 지속적인 장력 하에서의 크리프, 공격적인 환경에서의 부식 등 역사적으로 알루미늄 도체의 신뢰성에 영향을 미친 주요 문제는 고급 합금 설계 및 열처리 공정을 통해 실질적으로 완화되었습니다.
내열성: 알루미늄-지르코늄 합금 도체(IEC 62004에 따른 Type-AT2)는 230°C에 1시간 동안 노출된 후에도 초기 인장 강도의 ≥90%를 유지합니다. 이는 결함이 있는 상황이나 지속적인 고온 작동 중에도 기계적 무결성을 보장합니다. 6201-T81과 같은 특수 알루미늄 합금은 장기간 열 노출로 인한 어닐링을 방지하도록 강화되어 도체가 장시간 동안 뜨거워지는 경우에도 기계적 무결성을 유지합니다.
크리프 저항성: 고강도 알루미늄 합금은 기존 순수 알루미늄(예: 1350 등급)보다 최대 3배까지 크리프 저항성을 나타내므로 연결이 점진적으로 느슨해지는 것을 방지하고 열 순환 시 전기적 및 기계적 접촉 무결성을 유지합니다. 이 특성은 계절별 온도 변화가 큰 지역에서 안정적인 장기 작동을 보장하는 데 중요합니다.
부식 저항성: 해안 또는 산업 환경에서 AAAC 도체는 이종 금속을 포함하지 않아 갈바닉 부식을 완전히 제거하므로 ACSR보다 성능이 뛰어납니다. 균일한 알루미늄 합금 구성은 보호 코팅이 필요 없이 대기 부식에 대한 자연스러운 저항성을 제공합니다.
IEC 62641, ASTM B398 및 ASTM B399와 같은 국제 표준을 준수하면 인증된 제품이 인장 테스트, 저항률 측정, 열 순환 및 부식 노출 평가를 통과하여 장기적인 성능에 대한 검증 가능한 기준을 제공할 수 있습니다.
A3: 예, 고급 알루미늄 합금 케이블을 채택하면 특히 대규모 전송 및 배전 프로젝트에서 구리 도체에 비해 총 소유 비용(TCO) 이점이 뛰어납니다. 경제적 이익은 프로젝트 계획 및 수명주기 관리의 다양한 측면에서 나타납니다.
재료비: 알루미늄 합금의 가격은 톤당 구리의 약 1/3 정도입니다. 2026년 초 구리 가격이 톤당 12,800달러를 넘어섰고, 알루미늄 가격이 톤당 3,400달러를 넘어서면서 원자재 비용 차이가 극적으로 벌어졌습니다. 알루미늄 합금 케이블은 일반적으로 구리 등가물보다 비용이 30%~50% 저렴하면서도 비슷한 전류 전달 용량을 제공합니다.
무게 및 설치: 알루미늄의 밀도는 구리의 약 1/3입니다(2.70 대 8.96kg/dm3). 알루미늄 합금 케이블을 사용하는 1km 길이의 가공 도체는 동일한 전류 용량의 구리 도체보다 무게가 60%~70% 더 가볍습니다. 이러한 중량 감소는 운송 비용 절감, 작업 현장에서의 취급 단순화, 타워 구조 요구 사항 감소 및 스트링 작업 작업 용이함으로 직접적으로 이어집니다. 지형 및 접근성에 따라 설치 인건비를 15%~25% 절감할 수 있습니다.
타워 간격 및 인프라: AAAC 및 유사한 합금의 높은 강도 대 중량 비율로 인해 순수 알루미늄(예: 1350 등급) 또는 더 작은 구리 도체에 비해 타워 간격이 더 넓어집니다. 새로운 송전선의 경우 킬로미터당 필요한 지지 구조물의 수가 줄어들어 자재 조달, 기초 건설 및 토지 취득 비용이 절감됩니다.
유지 관리 및 수명 주기: 알루미늄 합금 케이블의 내식성은 ACSR 설계에서 갈바닉 부식을 해결하는 데 필요한 주기적인 유지 관리를 제거합니다. 또한 균질한 합금 구성은 차등적인 열팽창이나 갈바닉 효과로 인해 연결 지점에서 파손될 위험을 줄여줍니다.
TCO 기준으로 평가할 때 구리에 비해 알루미늄 합금 도체의 총 경제적 이점은 일반적으로 30년 서비스 수명 동안 40%~60% 범위이므로 성능 요구 사항과 예산 제약의 균형을 맞추려는 유틸리티 및 프로젝트 개발자가 선호하는 선택입니다.
최신 세대의 고강도 및 내열성 알루미늄 합금 케이블은 현대 전력망의 극한 요구 사항을 충족할 수 있는 능력을 확실히 입증했습니다. 합금 구성, 열처리 최적화 및 정밀 제조 공정의 발전을 통해 강도와 전도성 사이의 오랜 성능 모순이 체계적으로 극복되고 있습니다. 55%~61% IACS 전도성으로 295~330MPa의 인장 강도를 달성하는 Al-Mg-Si 계열 합금은 현재 상업적으로 이용 가능하며 다양한 글로벌 응용 분야에서 현장에서 입증되었습니다.
